Paso 4: El circuito: parte 3, LEDs!
Estoy utilizando LEDs de alta intensidad. Normalmente, LEDs necesitan una resistencia en serie para limitar la corriente y evitar daños. Sin embargo, cuando una baja que se aplica suficiente voltaje y la corriente por el LED es lo suficientemente baja como para evitar la sobreintensidad de corriente.

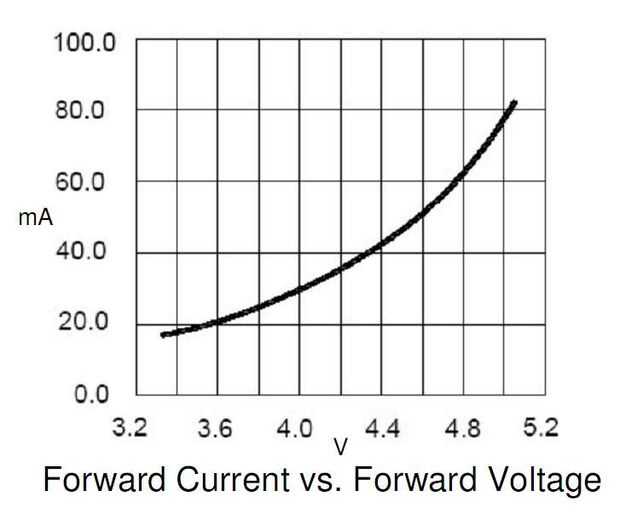

En el caso de los LED verde y azul de, según su hoja de datos, aplicación de 4.2V (el máximo posible para mi celular de iones de litio), la corriente era sólo 35mA, que es limítrofe. Si utiliza 3 pilas alcalinas, se recomienda una resistencia.
En el caso del LED rojo, se necesita una resistencia de 20 ohmios.
Los LEDs están conectados a través de transistores, puesto que el PIC bUnigénito provee un máximo de 25mA por pin.
Si usas menos LEDs potentes, podría salirse con conectar los LEDs directamente a los pines del microcontrolador.
