Flor de Origami de detección de proximidad (3 / 5 paso)

Paso 3: Montar los circuitos

La idea básica para que el circuito del sensor de proximidad proviene tutorial de Conductor desnudo.  He modificado su sketch de Arduino para incluir un control para encendiendo y apagando el motor de la vibración.

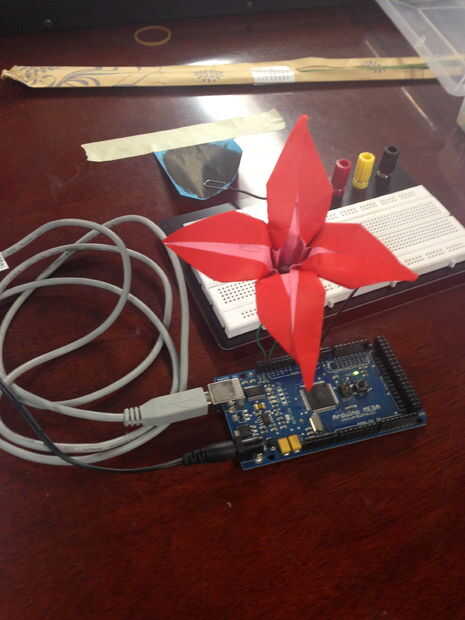

Al principio, empecé con un sensor de proximidad de prueba de un post-it, pintado con pintura de desnudo.  Una vez pude comprobar que mi dibujo estaba trabajando, estaba entonces lista para incluyen la flor de origami.

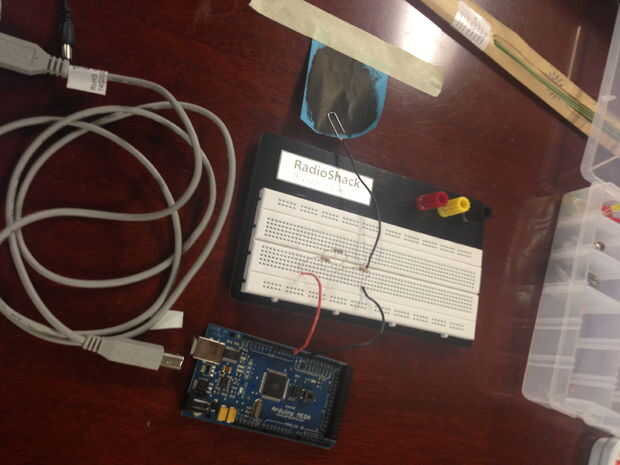

El circuito es bastante simple: conecté un cable del pin 4 en el arduino a la placa.  A continuación, conectar 3 resistencias de 10MOhm en serie (para dar resistencia 30MOhm) y había conectado al final de esta cadena al pin 2 de arduino.  Finalmente, el extremo de la cadena de resistencia fue conectado a un clip con un hilo de cobre.  Entonces conecté el clip de papel directamente al papel pintado con pintura conductora, que actúa como un condensador con aire como dieléctrico y mi mano como segundo conductor.  Esto sigue el tutorial de desnudo casi exactamente.

Entonces, conectado el motor (incrustado en la flor) al pin GND y pin 13.  PIN 13 es conveniente porque la mayoría de placas Arduino tienen un LED conectado al Pin 13 por defecto y esto le permite ver lo que está sucediendo.
