Paso 6: Espalda - cableado y construcción:

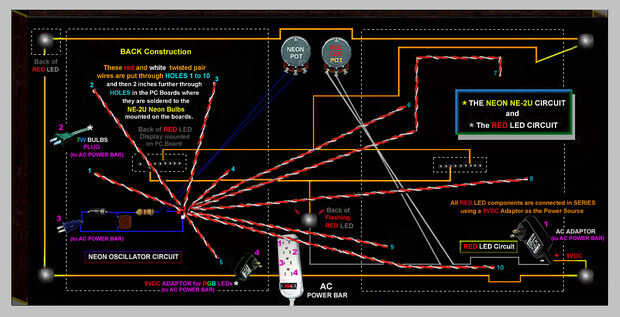

Imagen #6 ilustra la construcción y el cableado sobre la espalda de plexiglás que se encuentra "dentro" de la caja.
La salida del circuito de lámpara de neón se compone de 10 longitudes de cable de par trenzado rojo y blanco que pasan a través del Panel de plexiglás, así como a través de los tableros de PC donde se sueldan a la lámpara de neón / pares paralelo de condensador montado por encima de las tarjetas de PC.
Puede colocar el potenciómetro en serie con el circuito para cambiar la "tasa de Flash" de los neones que flash al azar entre 8 segundos y 1 segundo, dependiendo de la configuración de la olla.
El potenciómetro se muestra – montado en la parte superior del centro del panel de plexiglas.
El enchufe está conectado a la barra de energía.
Este circuito de lámpara de neón es continua 24/7.
El circuito de ORANGE es el circuito del LED rojo.
Muestra cómo todos los componentes del LED rojo que consta de los 4 LEDs rojo, 2 pantallas de LED rojo y un LED rojo "Intermitente" están conectados en serie de un adaptador 9VDC.
El LED rojo potenciómetro que se muestra montado en la parte superior central del panel de plexiglás puede ajustarse para permitir una "tasa de flash" entre 1 a 2 segundos.
9 VDC adaptador se conecta a la barra de energía de CA.
Este circuito de LED rojo que destella es continua 24/7.
El otro Adaptador de CA para el circuito de LED RGB y el enchufe para las luces de colores 7W también están conectados en la barra de energía dentro de la caja.
El Circuito del LED RGB tiene un ON-OFF Switch debajo de cada uno de los tableros de PC.
El Circuito de luz de colores 7W tiene un ON-OFF interruptor montado en el lado derecho de la caja.
