FILTRO de sólidos - parte de un aquaponic jardín balcón diseño (6 / 10 paso)

Paso 6: Parte de montaje de la válvula - filtro de sólidos - de aquaponic jardín de balcón

MONTAJE DE LA VÁLVULA DE SÓLIDOS FILTRO--

Montaje de la válvula sirve una función importante para el filtro de sólidos para ambos extremos del filtro de sólidos. Primera función permite la desconexión del filtro de sólidos del sistema para la limpieza y mantenimiento que es muy importante en sistemas como éste. La función de la sección es la colocación de las asas de la válvula. Con los extremos de Unión las asas de la válvula pueden colocarse en la mejor ubicación para la colocación del filtro de sólidos. También es importante que el montaje de la válvula es sellado con el cuerpo principal del filtro sólido.

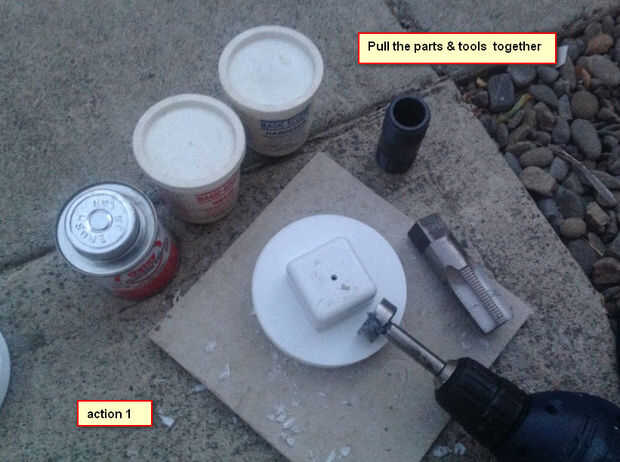

ACCIÓN 1--

Reunir las partes.

PIEZAS-

dia 3-4 - en PVC limpieza enchufe montaje--artículo #: 23308 | Modelo #: PVC 1200 00106
Tapa de 4 pulgadas

Bajo VOC PVC/ABS transición cemento de oatey 4 fl oz
http://www.Lowes.com/pd_68640-138-30900L_0__?produ...

Magia-Sculpt compuesto

Magic Sculpt

1-1/4 de diámetro PVC Sch 80 pezones - artículo #: 59241 | Mode#:212040RMC

niple de 1 pulgada

HERRAMIENTAS-

Forstner de 1.25 en

http://www.Lowes.com/pd_306160-70-PC1015___?produc...

Taladro inalámbrico de 3/8 pulg
http://www.Lowes.com/pd_83529-70-DCD710S2_1z0wcj4 _...

5/32-en titanio broca de taladro de torcedura--artículo #: 351684 | Modelo #: DW1310 G

http://www.Lowes.com/pd_351684-70-DW1310++G___?Pro...

5/32-en pedacito de taladro de la torcedura

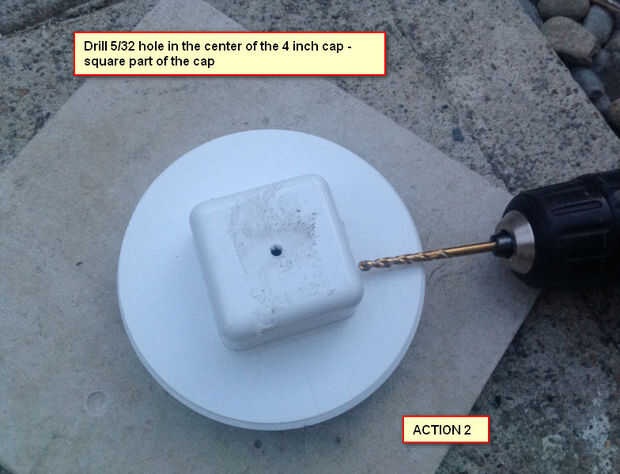

ACCIÓN 2--

Taladro de 5/32 en el centro de la tapa de 4 pulgadas - parte cuadrado de la PAC

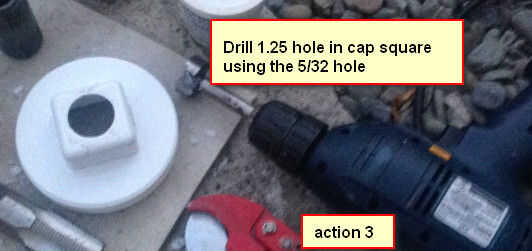

ACCIÓN 3-

Taladro de 1,25 en el centro de la Plaza de cal 4 pulgadas usando el agujero de 5/32 como guía.

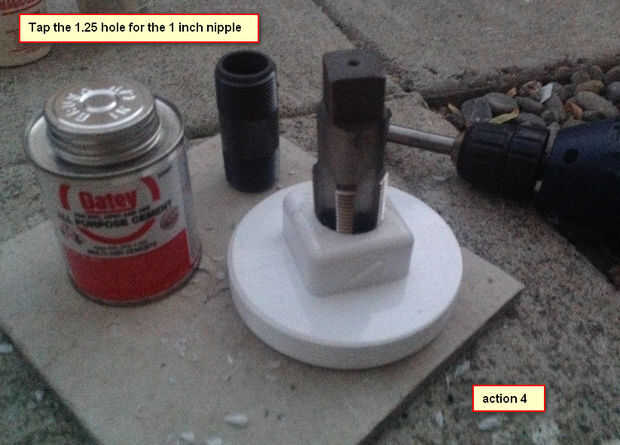

ACCIÓN 4--

Toque el agujero 1.25 para el niple de 1 pulgada

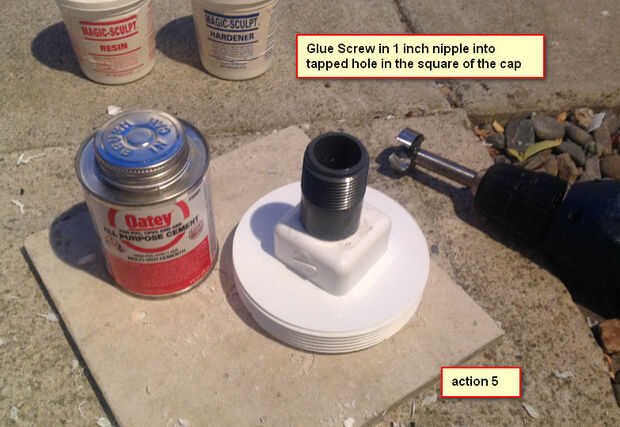

ACCIÓN 5--

Tornillo pegamento en niple de 1 pulgada en el agujero roscado en la Plaza de la tapa

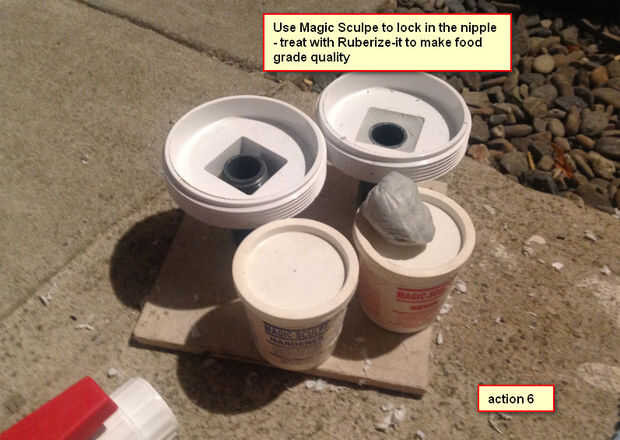

ACCIÓN 6--

Utilizar magia Sculpe a bloquear en el pezón - tratar con Ruberize-it para hacer calidad de alimentos

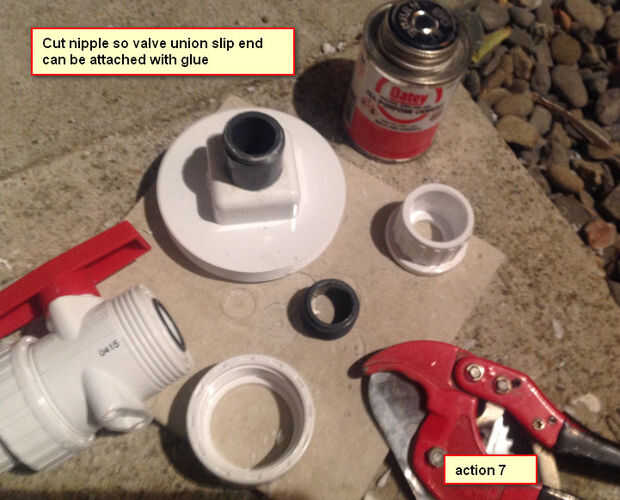

ACCIÓN 7--

Corte el niple para que extremo de unión deslizante de la válvula puede fijarse con pegamento

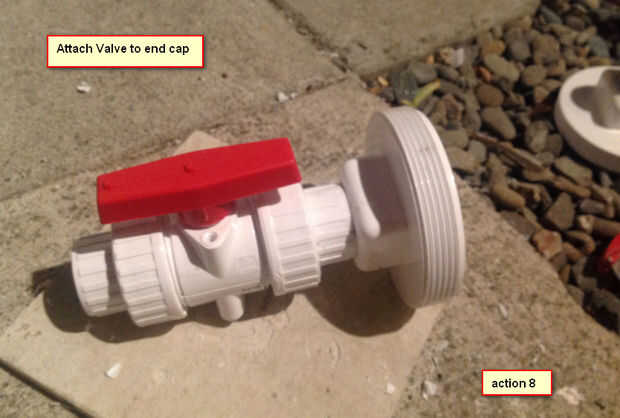

acción 8--

Acople extremo Unión válvula para montaje de la tapa, asegúrese de que el extremo hembra Unión se coloca entre la tapa y deslice el extremo macho del montaje de la válvula. SER cuidadosos aquí o una nueva válvula se necesita para comprar - como el extremo de la tapa no podrá ser conectada a la válvula con ninguna forma de corregir la situación. ADVERTENCIA SE JUSTIFICA AQUÍ...

MEJORAS EN LOS PROCESOS:
En cualquier momento pueden hacerse mejoras en esta versión. Estas mejoras pueden y tendrán muchas formas diferentes. Se realizará cuando se aprenden nuevos trucos o mejor piezas son cambios de origen. Las actualizaciones se harán aquaponic Blog DIY de automatización y las nuevas ideas - piezas o cambios se actualizarán en este Instructable. Por favor enviar sus ideas y modificaciones y cambios en el diseño puede y si son de valor para otras personas interesadas en este proyecto se realizará.
