Filamento carrete Rack (2 / 6 paso)

Paso 2: piezas impresas 3D

Necesita a 3D publicaremos las siguientes partes:

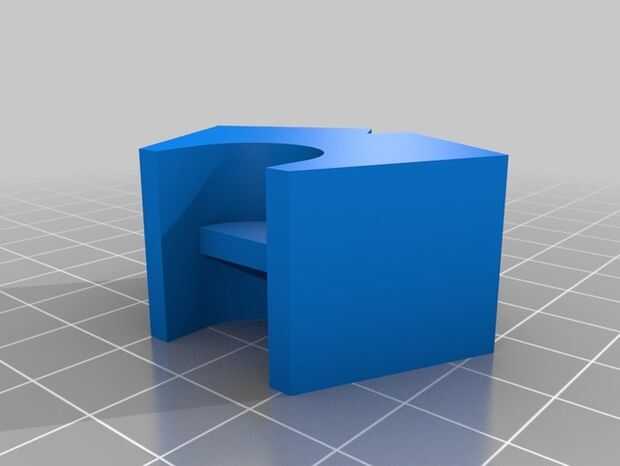

4 x soportes rincón

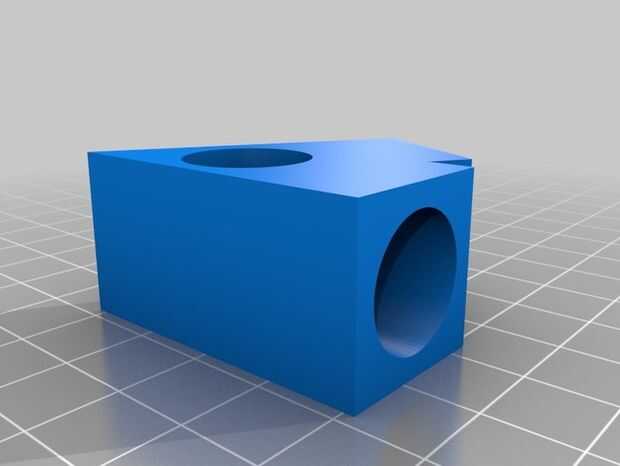

2 x soportes de carril soporte

Los archivos STL se unen aquí y también están disponibles en thingiverse Ubicación: http://www.thingiverse.com/thing:1527965

Te recomiendo imprimir estos fuertes - que mantenga algo de peso, para impresión con un revestimiento de alta (40-60%) y usar capas delgadas para asegurar que la adherencia entre las capas es agradable y fuerte, capas de 0,1 mm (100 micras) sería lo ideales, pero funciona de 0,2 mm también.

Los usaremos para hacer dos triángulos, que comprende: 2 esquinas, sostenedor de 1 carril, 3 pedazos de varilla de madera

Los soportes están diseñados para ángulo de las varillas en forma de triángulo, como las esquinas son en ángulo de 60° y 3 x 60 ° = 180 °, que se suma a un triángulo equilátero.
