Paso 3: Fije para tablero

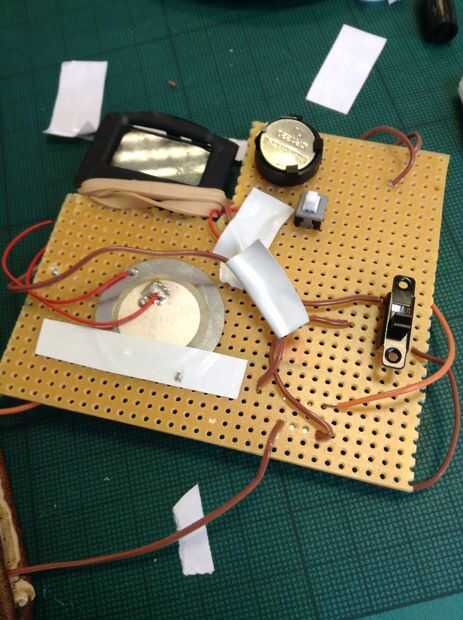

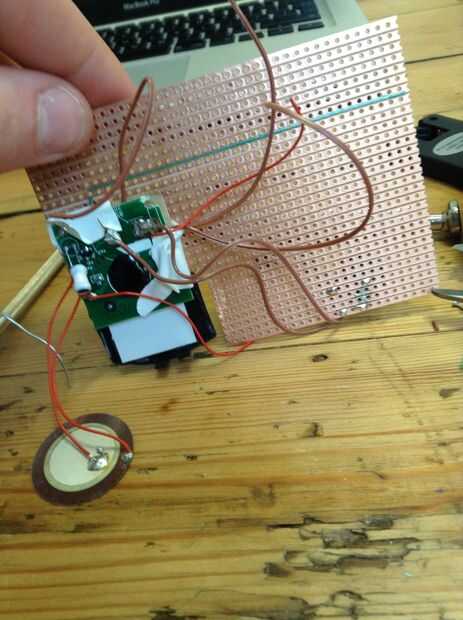

La primera imagen muestra el circuito impreso atornillado a la Junta de tira, si le colocas en la parte trasera Asegúrese de que usted poner un aislante entre él y el cobre.
Entonces es fácil usted sólo soldadura los distintos bits en

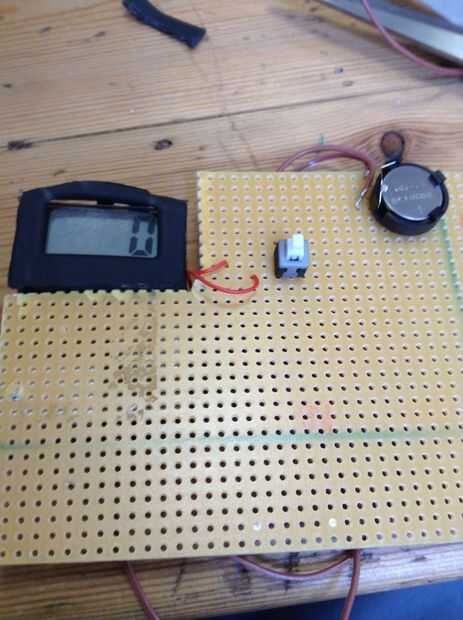

El portapilas y el interruptor de reset son fáciles solo tiene los cables de la placa de circuito a las líneas que se sientan en la placa perforada.
Una vez tienes el botón de reset y batería configurar Asegúrese de probarlo antes de pasar.
Luego la cinta el altavoz en la parte tira juntas aisladas

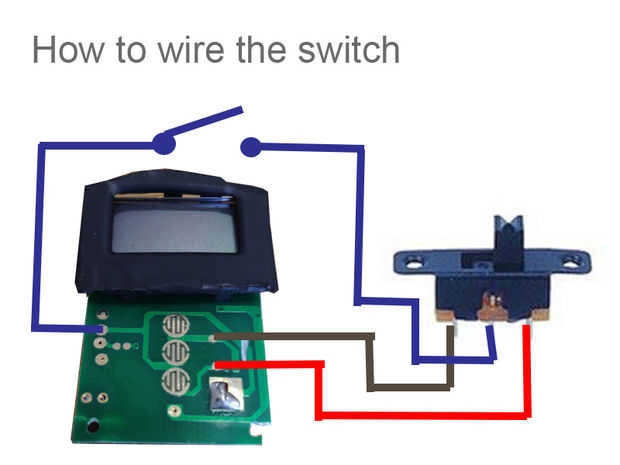

Luego conectar el interruptor que he incluido una guía sobre cómo cablearlo, cuadro 4. El color de los cables no significa nada. Es justo en la posición que cuenta.

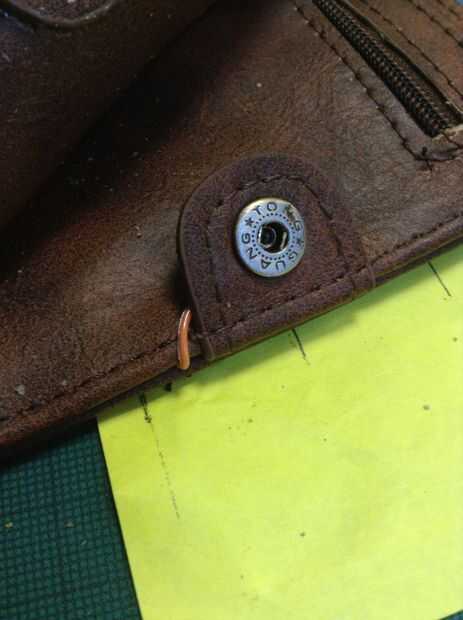

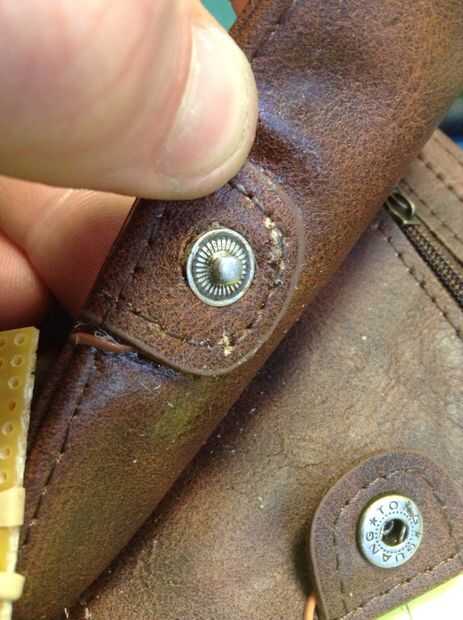

Por favor nota que el interruptor en la línea azul representa el interruptor que hace el recuento, estos son los conectores de metal en la billetera, por lo que necesitará de la soldadura de cada lado de la línea azul a los ganchos de cartera como en cuadro 6. Asegúrese de que arena cualquier revestimiento aislante en el metal antes de hacer esto.

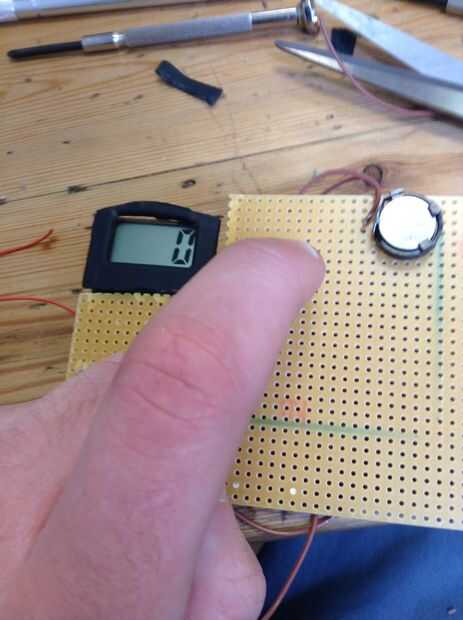

Una vez que este cable puede probar presionando los dos clips juntos, la pantalla debería mostrar un número 9999 o 1 dependiendo de que forma lo tienes cambiado. Si esto no sucede entonces Compruebe si existe continuidad a través de los clips de la carpeta. Luego si sigue sin funcionar revise tu cableado.
Ahora tienes lo que significa que usted puede ponerlo en su carpeta de trabajo.
