Fijación y la mejora de una gorila de Fisherprice verdes prados con una verruga de la pared. (1 / 3 paso)

Paso 1: Diagnosticar el problema

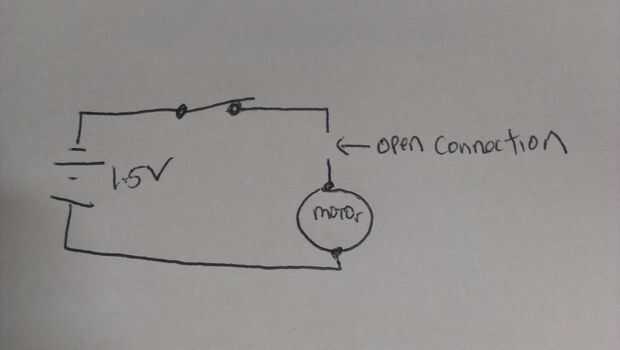

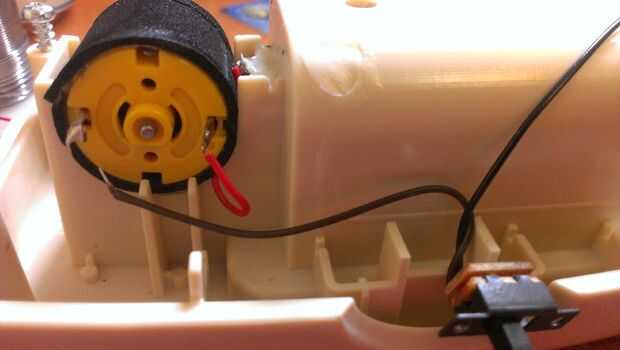

Con mi Multímetro Digital que confía, que ohmed a los dos terminales. El + y - terminales, incluso cuando el interruptor fue cerrado. Esto significa que había una conexión rota en alguna parte. El caso se abrió y encontró que uno de motor las conexiones terminal habían roto sueltas.

Reparar rápidamente la articulación y luego inserta el D-Cell. Encendido... y nada.  Di una vuelta el eje del motor, y puso en marcha muy bien. Aplicar muy poca tensión en un motor de cepillo de la C.C. se traduce en bajo par de arranque. Si el voltaje es demasiado bajo, el eje es incapaz de iniciar el giro. Con mi fuente de alimentación variable regulada, poco a poco aumentó la tensión hasta que el motor se arranca sin ayuda. 4.5V parece el número mágico. Convenientemente, tenía una verruga de pared vieja que sería fuente de 5V DC, 200ma Max.

Creo que puede haber algo malo con esta unidad particular, porque no comenzar bajo las condiciones de diseño. La examinación cercana del interruptor reveló que hubo una caída de 0,5 ohmios a través de los contactos cerrados. Generalmente usted espera 0-0.1 ohmios a través de contactos cerrados de cualquier tipo de interruptor. Tener resistencia en un interruptor significa que habrá una caída de voltaje en el interruptor. Esto significa que el calor se está produciendo en el interruptor y no algo bueno. Además, si están bajando voltaje a través de un interruptor, y usted está conduciendo un motor, puede aumentar el amperaje en el motor.

Los inductores son clasificados en VA (Volt amperes). A diferencia de una carga puramente resistiva, la VA de un inductor permanece constante. Si tienes un motor que tiene una potencia de 100VA a 50 volts, deben dibujar 2 amperios. Si se te cae la tensión 25Volts, ese mismo motor entonces dibujará 4 amperios. (50V * 2amps = 100VA, 25V * 4A = 100VA). Además de dibujar más amperios, los motores provistos con muy poco voltaje no tendrá tanto par.

No estoy seguro, pero supongo que puede haber alguna pequeña SMD topetón-para arriba del regulador de voltaje en el interruptor. Hay un pequeño pedazo de cobre revestido tablero en la parte inferior del interruptor, y tiene una sin marcar, smd tres terminal microchip similares en forma y tamaño a un regulador de voltaje lm pequeña serie.

Busqué la ficha técnica motor en línea, y debería funcionar de 4v-12v dc, así aplicando 5v DC es mucho seguro.
