Paso 4: Análisis de la placa de circuito
![]()
![]()
![]()
![]()

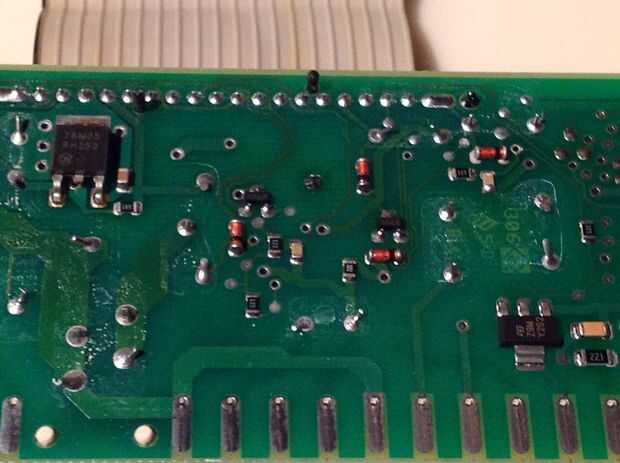

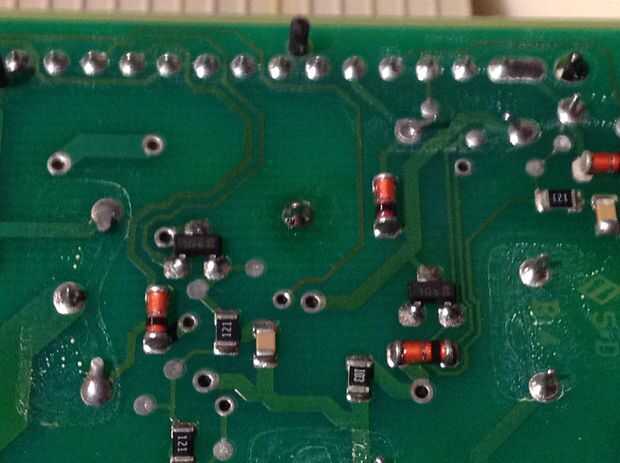

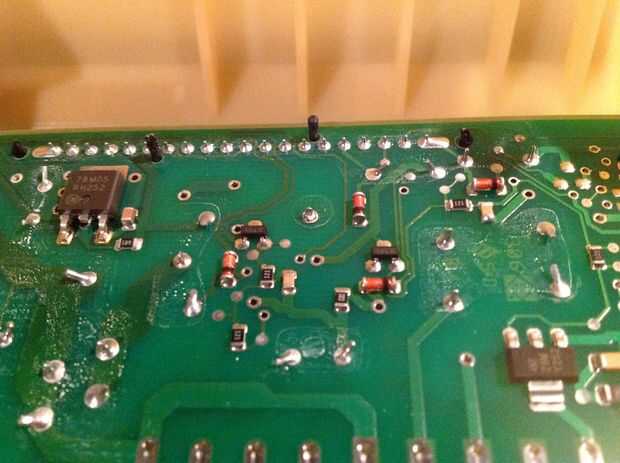

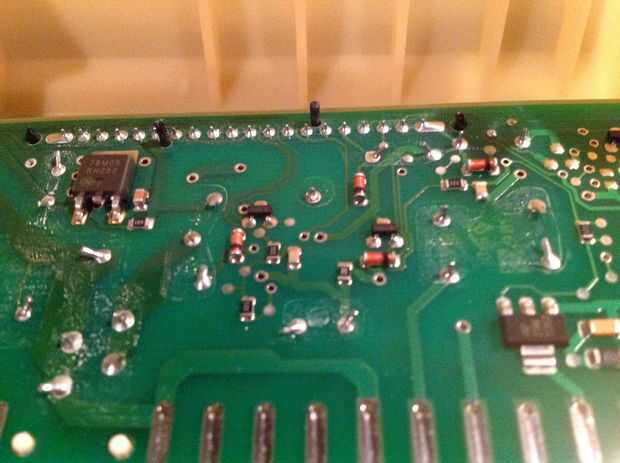

Mirando la placa de circuito encontramos un pad de soldadura que había sido roto. Es un poco difícil de ver en las imágenes, pero se puede saber cuando miraba cerca que hay un anillo visible alrededor de la parte inferior de la soldadura común. Esta leve crack desconecta la parte de la Junta Directiva. Mi conjetura es el fabricante de la soldadura de plomo usado que fue calentado y enfriado nuevamente cada ciclo y finalmente solo rajados.
Me vuelve a derretir la soldadura y quitado totalmente con un lechón de la soldadura.
Entonces había soldado vuelva a la plataforma, con nueva soldadura fresca.
Me ha tocado también a algunas otras pastillas que parecía un poco sucios (no quería que les va mal en otro mes)
