Ferrocarril línea yunque (6 / 6 paso)

Paso 5: Nuevas ideas

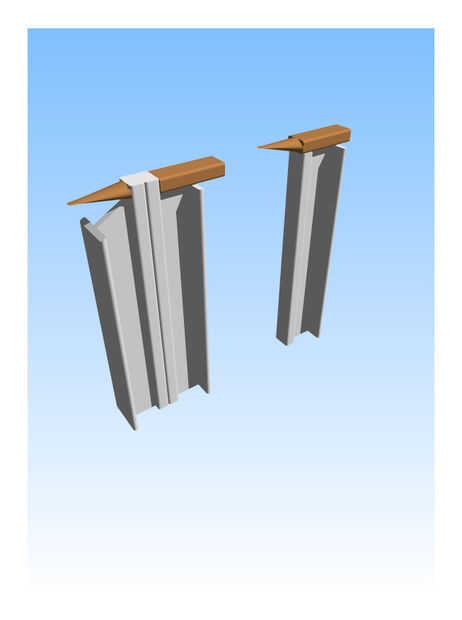

Bien he usado este yunque un poco ahora y sus limitaciones han cogido para arriba con mí. Las siguientes imágenes muestran un diseño posible, otra vez con línea de ferrocarril. Ignorar la forma del cuerno, todavía me estoy acostumbrando a este software de CAD. Si no se tiene sentido de él, es dos secciones de carril, en extremo, con las bridas superiores juntas. Esto me da una cara de forja muy bien soportada de 70x80mm aout, sólo de los extremos de las pestañas superiores. Las partes de color marrón soldadas a zona da para enderezar y doblar. Estos no serían enfrentarse a fuertes golpes pero no realmente necesitaría.

Este diseño fue derivado de las discusiones en el foro de discusión de Anvilfire, con la participación de un número de miembros, incluyendo al gurú de la Anvilfire. Ver los mensajes archivados aquí, haga clic en 1-7 de junio de 2007 registro.

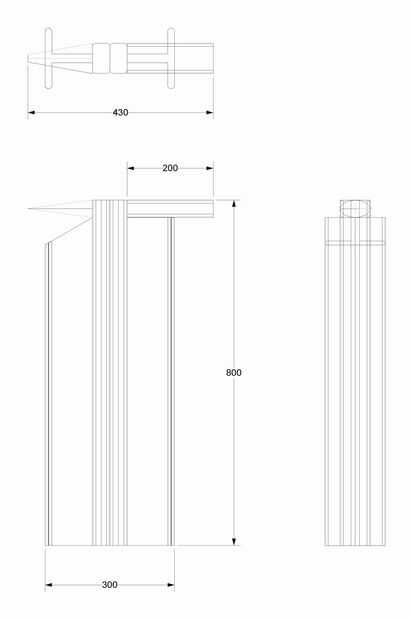

¿Reducir a la mitad la longitud de las secciones verticales reduciría rendimiento considerablemente? la segunda foto tiene dimensiones tentativas.
¿Otros comentarios?

OTRA EDICIÓN

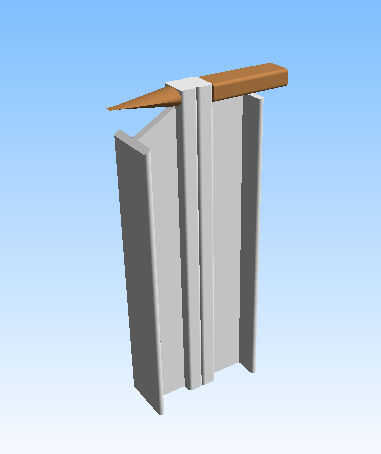

He añadido otro dibujo mostrando una segunda posibilidad, que implica una sola sección vertical con un pedazo continuo de cara/bocina soldar. ¿Cuál es mejor?

Y OTRA EDICIÓN

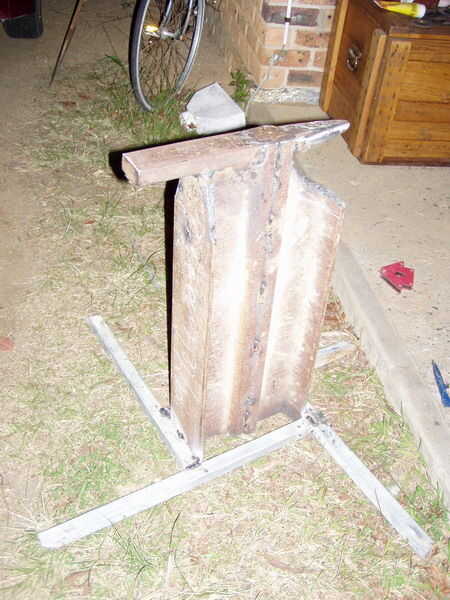

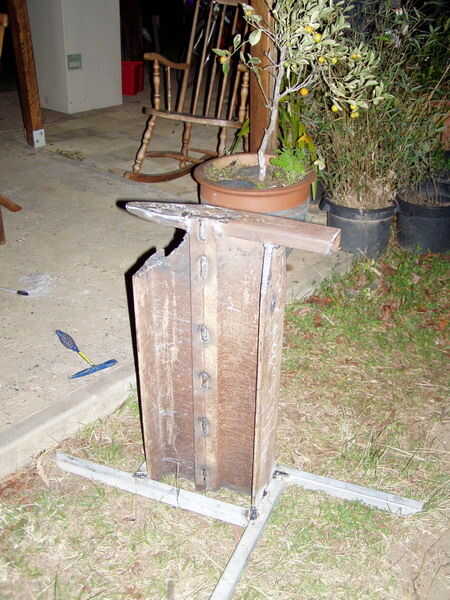

Me decidd para ir con la opción más pesada. No hay fotos de la construcción por desgracia. Las partes fueron cortadas utilizando un soplete de oxígeno/acetileno y parcialmente terminadas con una amoladora. La soldadura fue hecha con un soldador MIG. Mi futuro tiene bastantes más horas con una amoladora.
