Paso 1: Preparación y arreglos
El primer paso para iniciar este proyecto era básicamente informarme sobre clones de amp disponible y posibilidades. Durante mucho tiempo que estaba buscando para construir el más pequeño y un "poco más fácil de construir" clon Fender Champ (5F1). Después de algunas investigaciones y la posibilidad de probar el 5F1 y 5E3 en un lugar de amigos decidí ir para el 5E3 porque quería tener un amplificador que también sería adecuado para conciertos de pequeño club. El 5F1 es un también un amplificador de fantástico y creo que en construir uno para mí también pero es muy pequeña y puede utilizarse para hacer ejercicio y grabación.
Después de conseguir la decisión recta para ir para el 5E3 ordené lo en tienda online de TADs. El motivo de pedido al TAD fue porque son una empresa alemana y cerca de mi ubicación en Austria. Más ya que ofrecen productos de calidad y piezas de calidad con el kit de amplificador (por ejemplo: tubos probados y seleccionados, tablero original de la torreta en lugar de tablero del PWB, resistores de composición de carbón, orange drop condensadores...). De todos modos hay muchas compañías que ofrecen kits de clon gran amp.

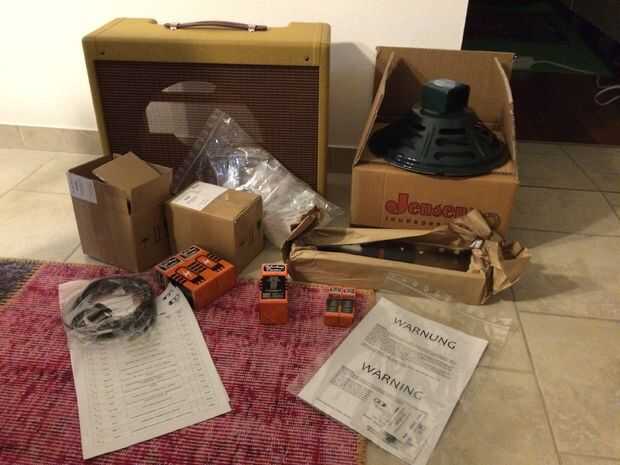

Unos días después pedí el kit 5E3 fue entregado a mi casa directamente por DHL. El primer paso fue descomprimir todo y comprobar si el envío fue completado. Incluyó un
- Tweed Deluxe 5E3 de gabinete
- 5e3 amp chasis incluyendo y piezas necesarias de todo
- 12" altavoces Jensen P12R 25Watts, 8 ohmios
- Lista de lista de materiales

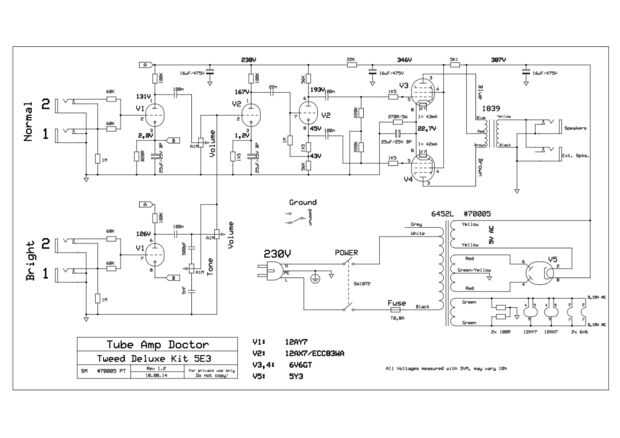

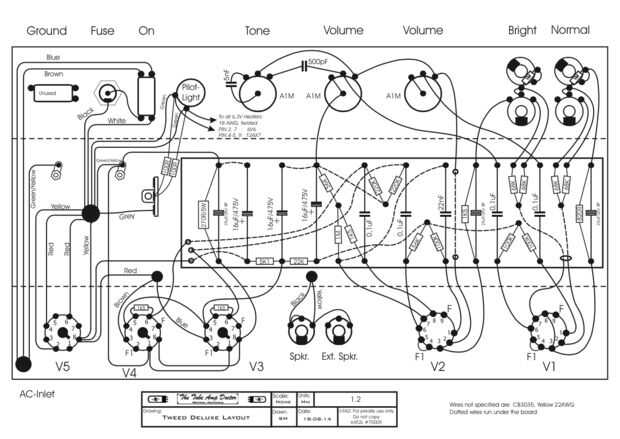

- Los diagramas esquemáticos del amplificador y el diseño (puede descargarse en la tienda online de TADs)
- Plantilla para taladrar agujeros en el chasis (puede descargarse en la tienda online de TADs)
- Construir instrucciones (puede descargarse en la tienda online de TADs)
El construir instrucciones, esquemas y el diseño se pueden descargar en tienda TADs. Favor de considerar que estos documentos son para uso privado solamente. De todos modos, los documentos están disponibles en línea. Además de mucho material adicional gratis en los 5E3 que puede ser hallado en la web.
Se deberá mencionar que construir un kit de amplificador de tubo como este, no es un proyecto de principiante porque los niveles de voltaje dentro de un amplificador de válvulas pueden excede 500V y pueden dañar seriamente o incluso matar. Tener graves disposiciones para manejo seguro y trabaja en la amp y siempre revise los condensadores de la línea de energía en sus niveles de tensión (y escurrirlas) antes de trabajar en el amplificador.
Basado en los documentos de embarque y la factura de material list (lista de BOM) comprobé que si todas las piezas han sido entregadas correctamente.
Paralelamente he preparado todas las herramientas necesarias necesarias para construir el kit:
- Soldador o estación de soldadura
- Soldadura, mecha de desoldadura o bomba de desoldar
- Conductores del tornillo en diferentes tamaños (ranurado / Philips)
- Conjunto de trinquete y el zócalo
- Conjunto de electrónicos alicates y pinzas para corte, doblez, formando, tenencia, móvil...
- Tercera mano
- Lámpara de escritorio
- Multímetro
- Pistola máquina / batería, taladro de 3,5 mm, 5,5 taladro Molino, hoyos de tornillo de la perforación
- Martillo y punzón del pinchazo
- Escariadores
- Lápiz, marcador, marcador
- Cinta aisladora y cinta de papel regla (regla de aluminio se recomienda), los carpinteros ángulo
- Dos bloques de madera (para sujetar el carrito)
El siguiente paso fue leer el documento de instrucciones de construcción y avanza cuidadosamente en cada etapa de trabajo descrito en el documento.
