Fat Cat automático alimentador del animal doméstico de Arduino (8 / 9 paso)

Paso 8: Conexión de todo y prueba

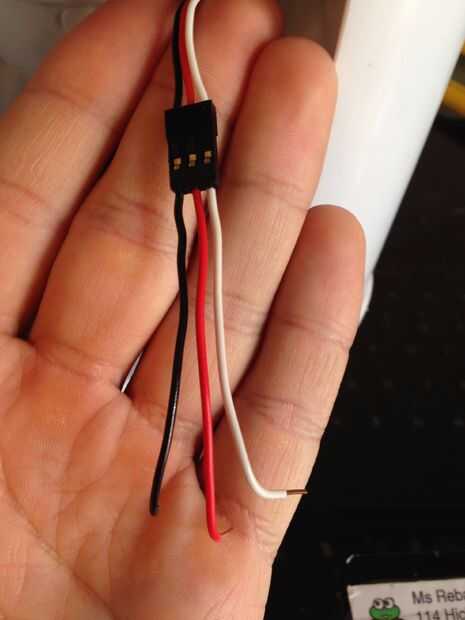

Ahora que tenemos el código escrito, podemos conectar el Arduino al servo para probar todo. Las conexiones son las siguientes:

Cable de Servo - de negro GND de Arduino

Cable de Servo rojo - 5v de Arduino

Cable de Servo - Pin 13 de Arduino blanco

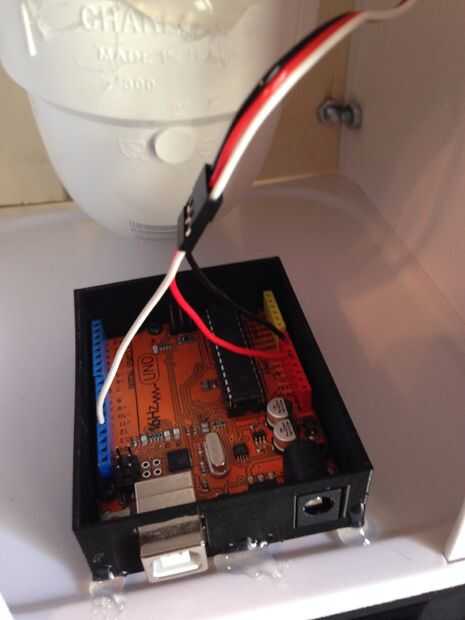

Después de haber probado que todo funciona correctamente, puede asegurar el Arduino en el lugar. Mi Arduino tiene una caja impresa 3D que hice para él. Esto hizo muy fácil al pegamento caliente a la Asamblea en el interior si el alimentador del animal doméstico.

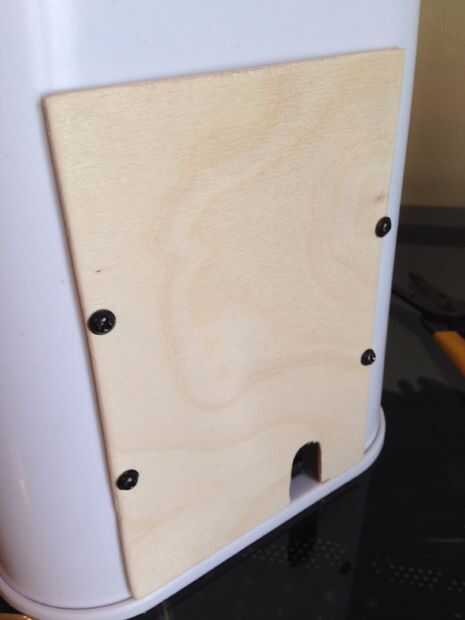

Con lo que quedaba de la Junta, corte un panel trasero para el alimentador del animal doméstico, asegúrese de dejar espacio para el cable de alimentación.

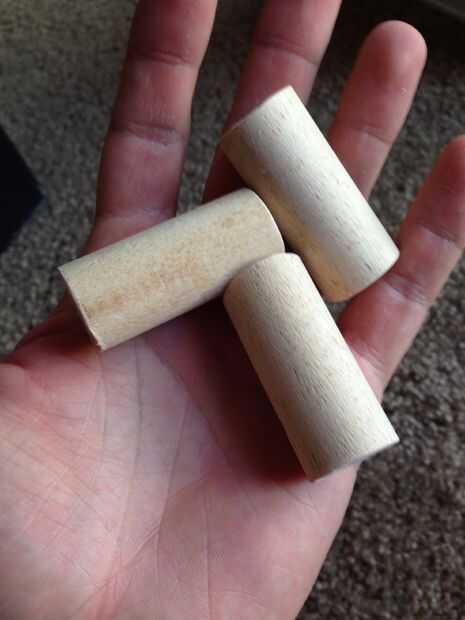

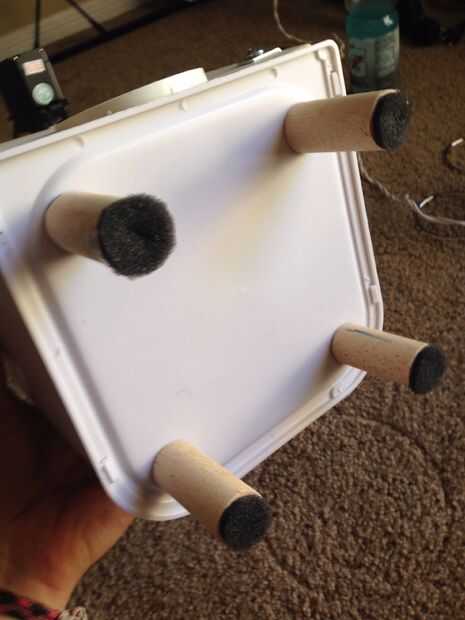

La modificación final que hice fue agregar las piernas al alimentador para elevarlo por encima de la taza del alimento de animal doméstico. Para las piernas cortar 4 2" piezas de barra de pasador tenía puesta alrededor. Que caliente pegan poco de espuma en la parte inferior de las piezas para que no rayan el suelo. Todo lo que quedaba para hacer era pegamento caliente las piernas al alimentador y... SE HACE!
