Farma: un biorreactor de inicio para fármacos (4 / 18 paso)

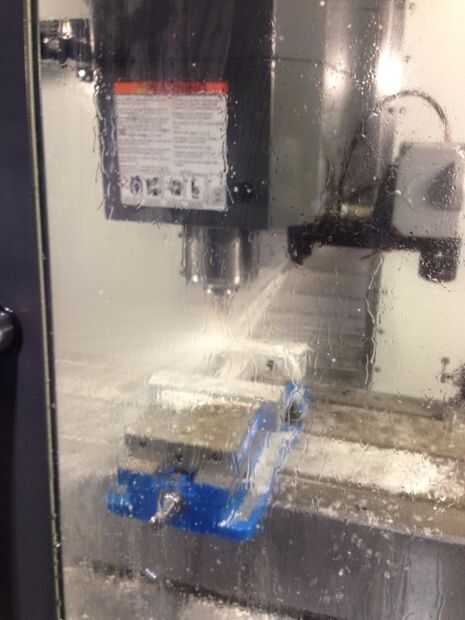

Paso 4: Hacer garras blandas para CNC que muele en el molino de Haas

¿Qué garras blandas?

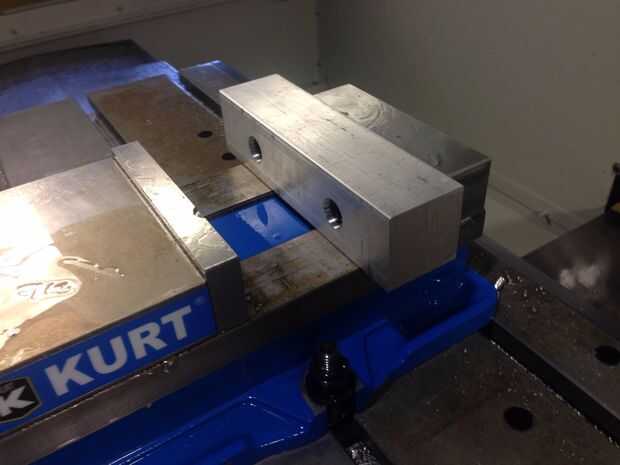

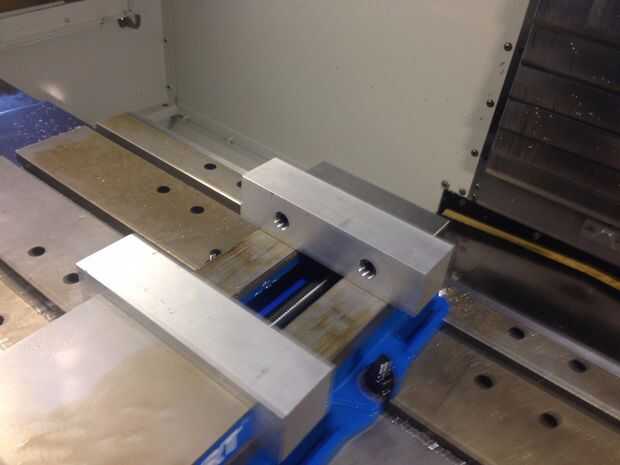

Garras blandas son personalizados, molido vice mandíbulas que se utilizan para la sujeción de piezas. Normalmente, haces suaves garras si tu pieza es es no rectilíneo, es decir, que se curva o tiene algunos geoemetry extraño que sería difícil fijar en el estándar vice garras.

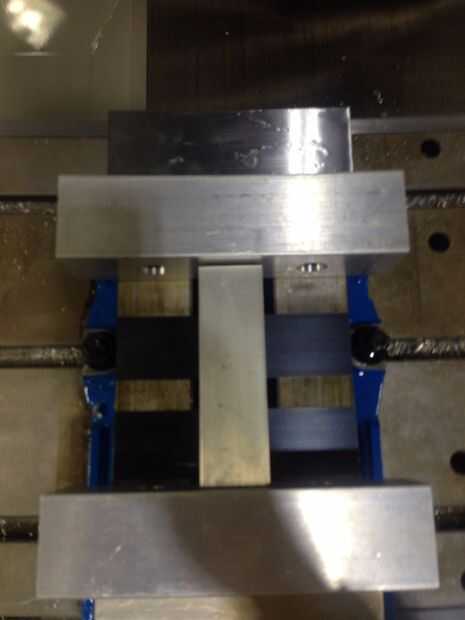

Para mi pieza, creé garras blandas para fijar las placas de aluminio curvado.

Material:

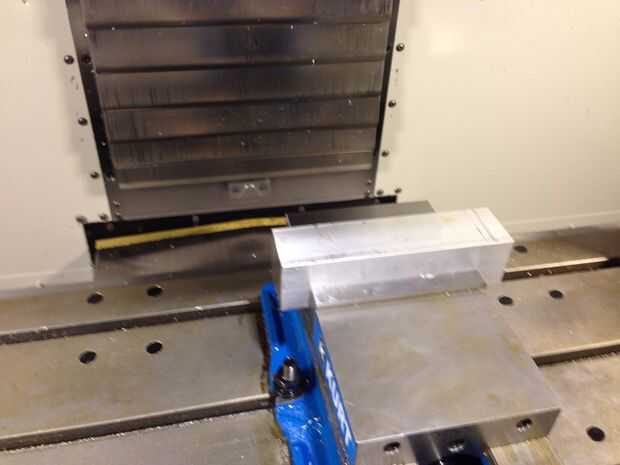

Usé 2 "x 2" aluminio y cortar dos segmentos largos de 8" en la Sierra de cinta horizontal.

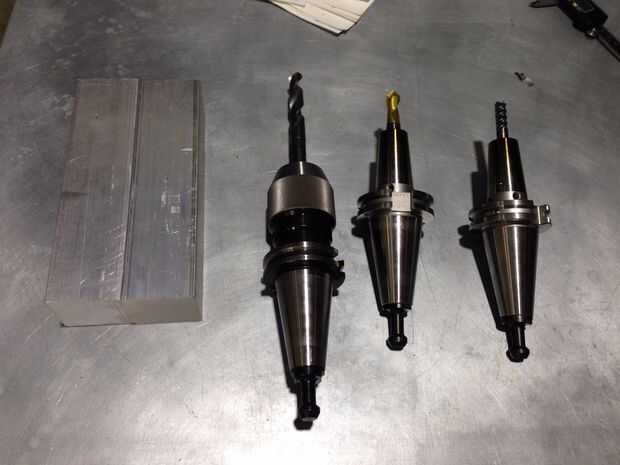

Herramientas:

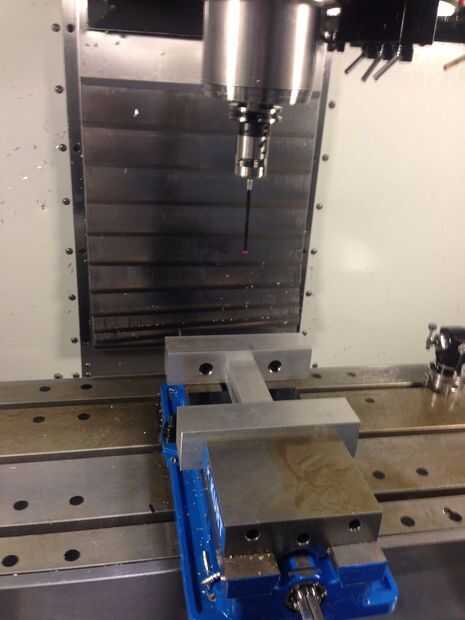

Molino CNC de Haas VF-2SS

Sierra de cinta horizontal

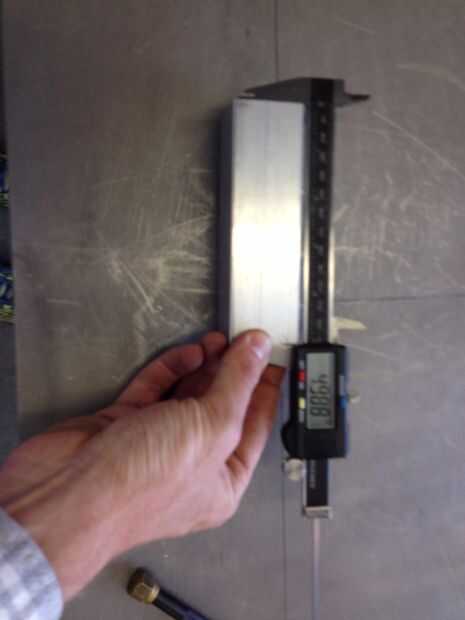

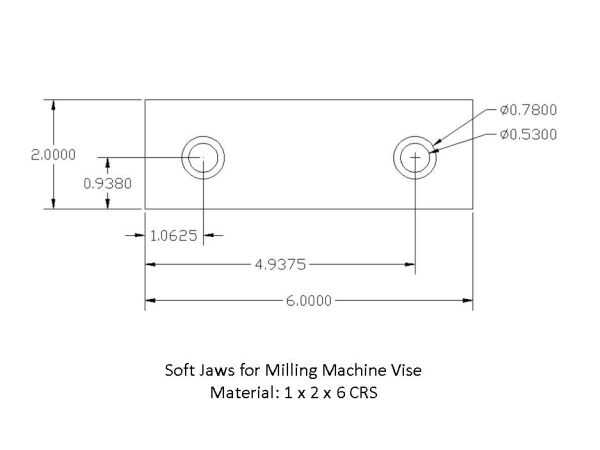

Dimensiones:

Una búsqueda en google revela



.

Reparto de pantalla explicando CAM en fusión:


CAD de garras blandas con la placa base:
