Paso 5: Preparar el cambiador de voz
El cambiador de voz viene completamente ensamblado, pero tenemos que llevar el micrófono y la alimentación (opcional) fuera el caso. No recomiendo modificar el módulo de voz. Es un dispositivo sensible y el interior está lleno de epoxy. En su lugar vamos a "ampliar".

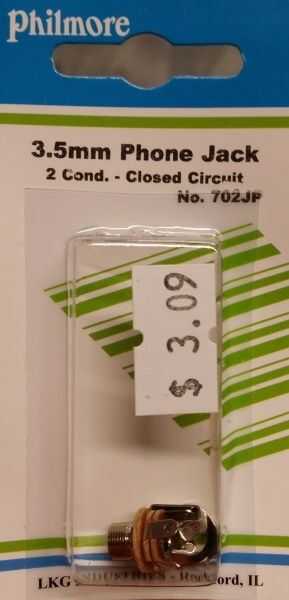

El Jack de micrófono

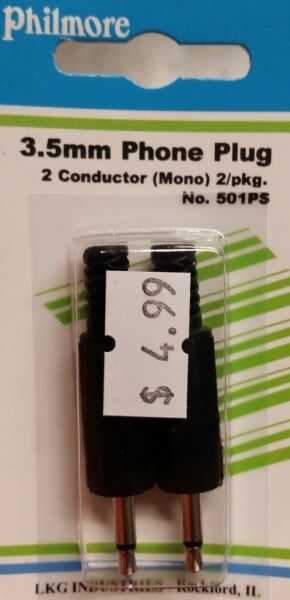

El enchufe de auriculares mono de 3.5mm con soldadura de alambre conectores a la toma de usted a montar en el recinto. Entonces el extremo de enchufe del teléfono sólo se enchufa el módulo de voz. Puede cortar el anclaje de la funda de plástico o saltar la manga plástica totalmente de menos volumen y utilice cinta eléctrica en su lugar.
El conector del altavoz
Utilice 6" o similar mono teléfono cable o hacer uno por cortar un cable más largo. A soldar entre sí los dos extremos después de quitar una cantidad suficiente de cable. Mejor sólo para comprar un cable corto, sin embargo.
Clip de la batería

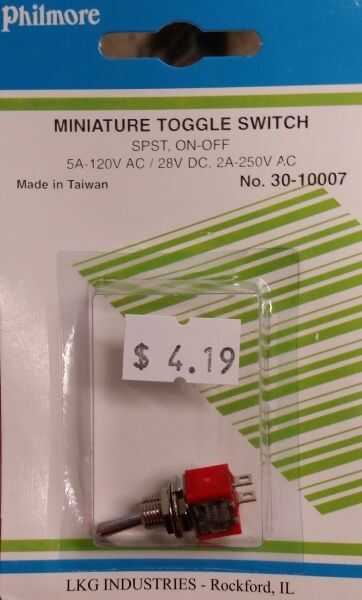

Tomar la pinza de masa desde el kit de sonido a luz que no utilizas y cuidadosamente corte mitad lo tienes separado conduce para el + y -. La soldadura de estos al interruptor y portapilas restantes (ver foto). Asegúrese de obtener el + y - corregir o freírlos el módulo de voz! Tenga en cuenta que la mitad roja del conector cortado está conectada al cable negro del soporte de la batería. Esto es porque las conexiones ahora se invierten ya que se enchufa un conector en un conector. El cable rojo del soporte de la batería y el cable negro del conector cortado se sueldan en el interruptor. Ahora recorta los conectores en el clip de la batería en el módulo de voz.
Prueba con el altavoz para asegurarse de que funciona correctamente antes de continuar. Asegúrese de que el interruptor de cambiador de voz (uno en el cambiador de la voz) está en la posición on, ya hemos exteriorizado ese interruptor añadiendo la palanca del clip de la batería.
Si tienes buenos resultados con un cambiador de voz diferente, hágamelo saber y actualizo el instructable.
