FanBus ventilador Digital e interfaz de LED para PC (6 / 7 paso)

Paso 6: instalación

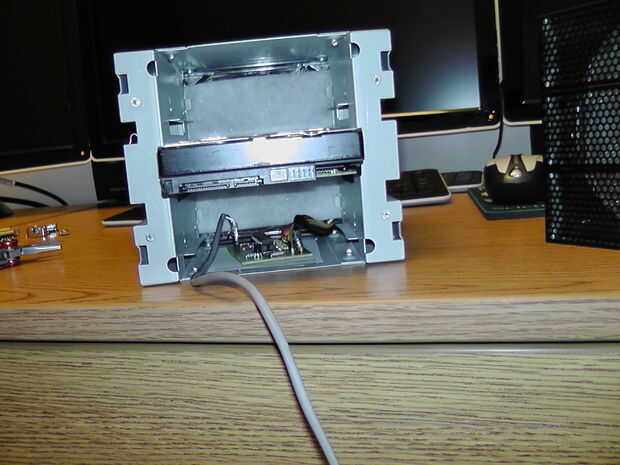

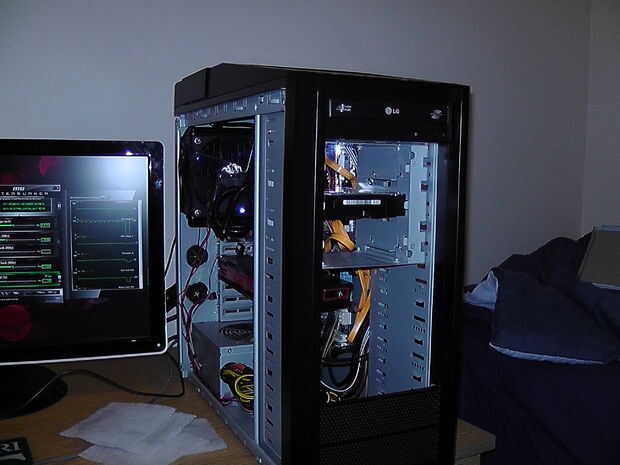

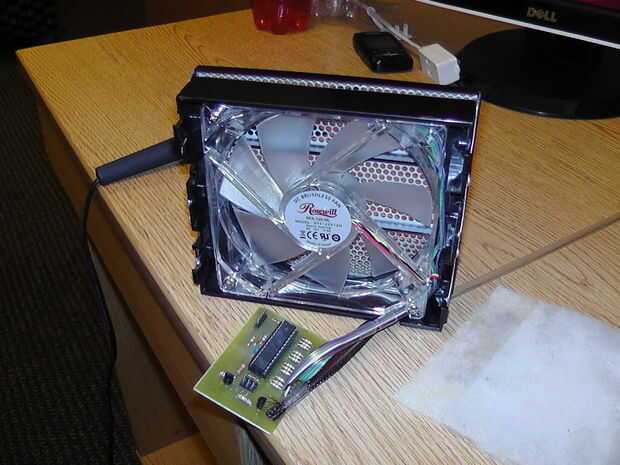

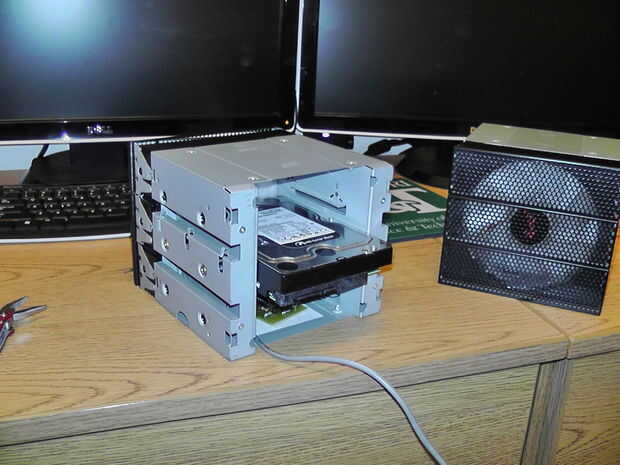

Instalación depende mucho en qué caso tiene y organizado de qué manera es.  Usted necesitará encontrar un lugar para poner cada tablero de regulador y también un lugar para poner el tablero de distribución/adaptador.  Pongo los controladores en donde se montan los ventiladores para unidades de disco vacías.  Para el ventilador lateral, grabado el tablero controlador bajo el ventilador en el panel lateral (yo pongo un trozo de papel negro debajo de él, por lo que no es tan sensible a través de la ventana).

Para la Junta del adaptador, me pegadas a la parte inferior de mi caso para facilitar el acceso a la alimentación y funcionó un cable de cinta a mi tarjeta de puerto serie (desconecta el segundo puerto y conectado el cable de cinta en su lugar).

Para hacer los cables FanBus utilicé cuatro conductor teléfono cable y conectores de perno femenino de la ruptura en segmentos de 4 pines.  El pinout es tierra de datos + 5 + 12.  Mirando el tablero de adaptador (con el MAX232 en la parte superior) de izquierda a derecha, es al revés (+ 12 + 5 tierra datos).  Mirando el controlador con el FanBus conector en la parte inferior, de izquierda a derecha, es tierra de datos + 5 + 12.  Conéctelo correctamente o destruirán el ATMega168 y posiblemente más.  Conector de alimentación del adaptador (con MAX232 en la parte superior, de izquierda a derecha) es + 12 tierra + 5 (coincide con el conector Molex 4-pin ATX).  El conector serial en el adaptador (con MAX232 en la parte superior, de arriba a abajo) es, Rx, Tx.
