Paso 1: Reunir las piezas

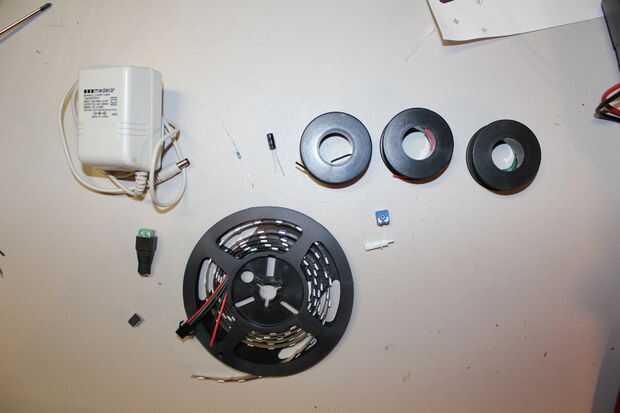

Aquí está mi lista de piezas:
- ATTiny 85-8 pin microcontrolador - comprar mina de Jameco aquí
- 8 zócalo pin DIP - opcional pero útil para futura reprogramación - mina comprado de Amazon aquí

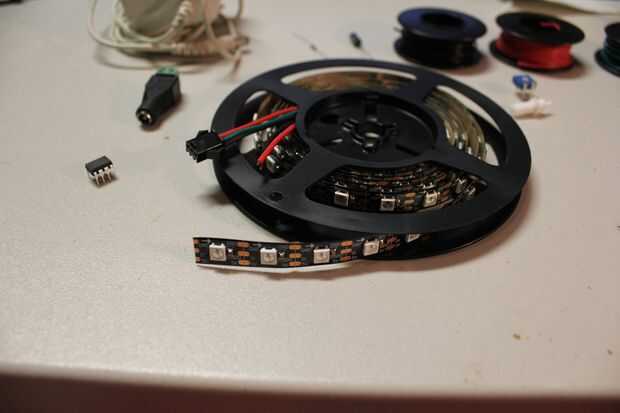

- WS2812B RGB LED - aka NeoPixels (60 por metro) compró minas de eBay, ver detalle más abajo

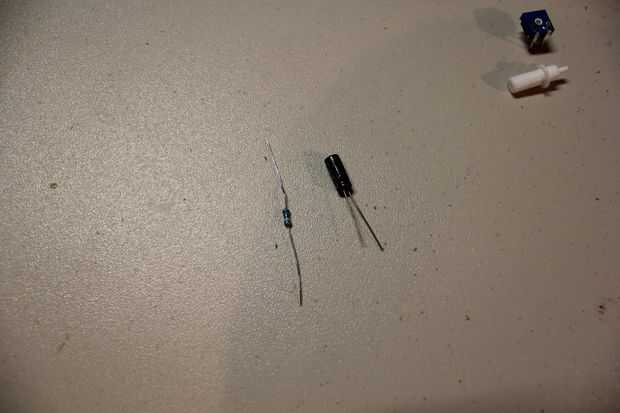

- condensador electrolítico de 10 uF - se retiró de un pack surtido he comprado de Amazon aquí
- Resistencia - en alguna parte entre 300 y 500 ohmios será perfecto - se retiró de un pack surtido he comprado de Amazon aquí

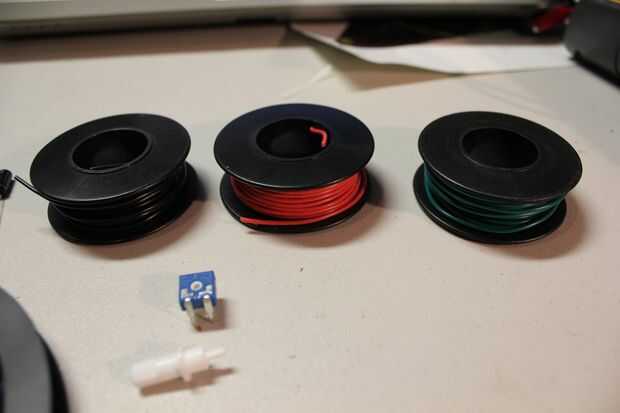

- Cable de conexión - ayuda a tener 3 colores, pero no es necesario - creo que yo tengo la mía de RadioShack

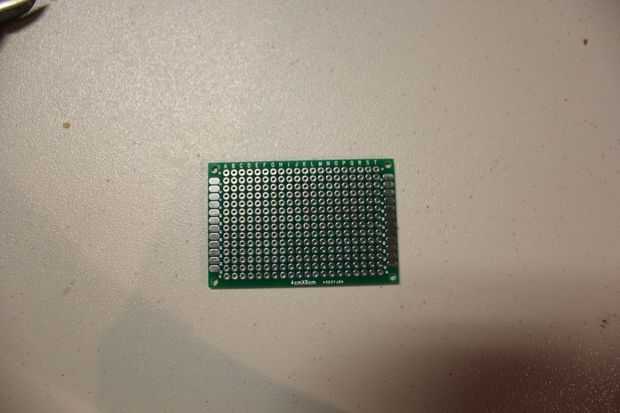

- Perfboard - prefiero doble cara con agujeros estañados, pero puede administrar con otros - de Microtivity en Amazon aquí
- Barril de Jack - esto es opcional, podría soldar la fuente de alimentación directamente al dispositivo - comprar mina de Amazon aquí
- Potenciómetro de 10K - no es necesario, pero útil para afinar el brillo para obtener la correcta apariencia - mina vino en un pack de inicio de Arduino, pero estos en Amazon son barato y debe ser perfecto
- Adaptador de corriente - algo entre 3.5 y 5.5v. O algo con un voltaje más alto que puede bajar con un regulador de voltaje - tomar uno de estos de una venta de garaje, su cajón de basura, etc.
Tenía todas estas partes poniendo alrededor de otros proyectos pero son fáciles de recoger en muchos minoristas en línea. El artículo de "alto costo" es el LED WS2812B. Estos son mejor conocidos con el nombre NeoPixels como comercializados por Adafruit. Si usted desea apoyar Adafruit y luego ir a comprar desde su página web. Sin embargo, los encontré por menos de la mitad del costo en eBay. He comprado mi NeoPixels aquí. Han trabajado muy bien en 4 diferentes proyectos sin pixeles muertos o problemas de ningún tipo.
Consideraciones:

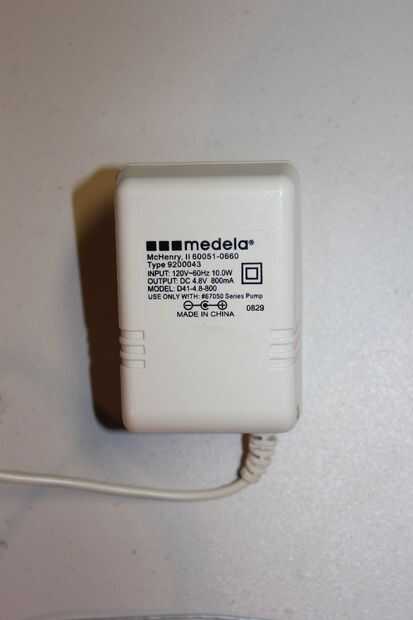

Adaptador de corriente: Probablemente tienes varios de estos poniendo alrededor de la casa que ya no sirven a su propósito o el elemento que funciona desde hace mucho tiempo ha sido roto, perdido/sacudido. Tomé uno en una venta de garaje de 25 centavos a agregar a mi colección hace unos días. Para este proyecto necesita un adaptador que se producirá en algún lugar entre 3.5v y 5.5v. Debe permanecer dentro de ese intervalo cuando bajo carga y cuando bajo no bajo carga. También debe ser capaz de fuente suficientemente actual. Los LEDs deben consumir un máximo de 60 mA por LED (20 mA por color). En mi diseño, esto significa que necesito 60 mA * 8 LEDs = 480 mA plus consume lo que el microcontrolador. Estimado que el ATTiny probabilidades de no consume más de 40 mA para esta aplicación (tirada que conjetura de la nada) así que mi máxima corriente total debe ser 520 mA. Tuve una colocación alrededor de que podría entregar 4.8v a 800 mA. Lo enchufé y el voltaje sin carga fue 4.95v por mi multímetro. Tenga cuidado porque esto no es siempre el caso, muchas veces estos adaptadores pueden tener cerca el doble de voltaje bajo/sin carga. Este aparato cubre un amplio rango de corriente que podría resultar en una fluctuación grande en voltaje en algunos de los adaptadores de corriente de calidad inferiores. Leer más sobre adaptadores de corriente de Adafruit aprendizaje de sitio aquí. Una de las soluciones más baratas y más fácil es probable que recoger un cargador de teléfono celular barato de la isla de caja de supermercado, sabes la clase de rosa de diamantes de imitación que venden por $2. Encender su dispositivo con un cable USB viejo que no importa desgarrando. Esos pequeños adaptadores generalmente fuente de 500 mA a 5 v y suministros regulados. O puede utilizar una verruga más grande de pared, pilas, etc. y bajar el voltaje con un regulador de 5v. Aquí está algo de información sobre aquellos.
