Paso 7: Finalizando una "Bomba" - la "bomba" de acabado

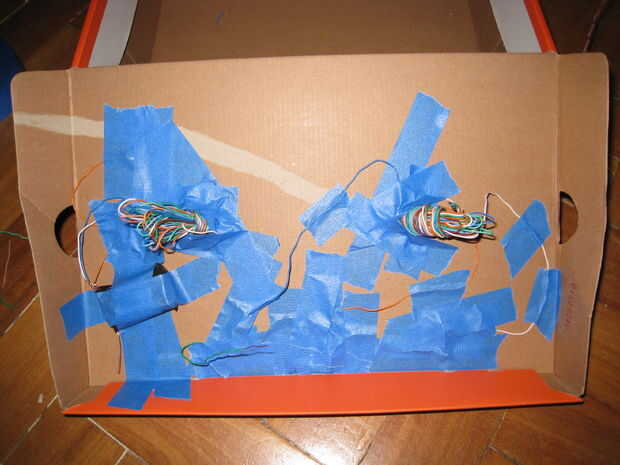

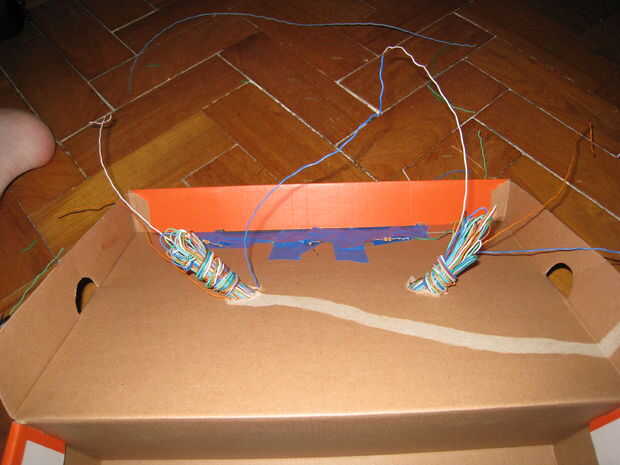

Desencape una ponta de cada um desses fios e os esconda dentro emaranhado de fios adicionados a caixa na etapa anterior.

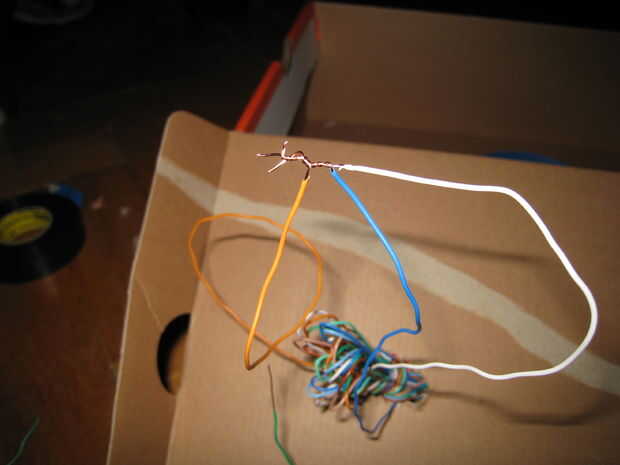

Trance de os 3 fios juntos um lado. Esse será o contato un ser ligado ningún lado positivo das pilhas e isso fará un em de comprimento "paralelo" circuito.

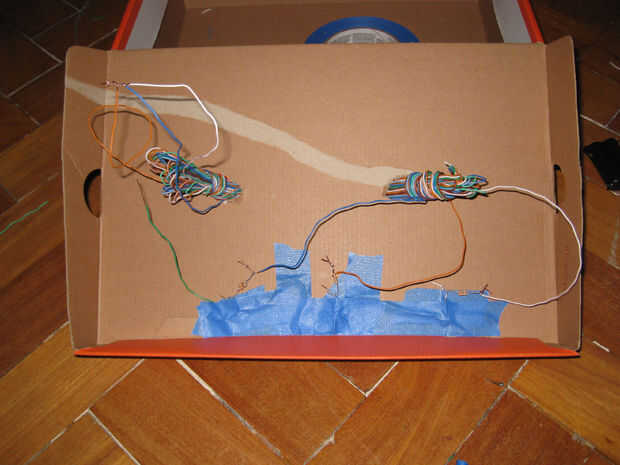

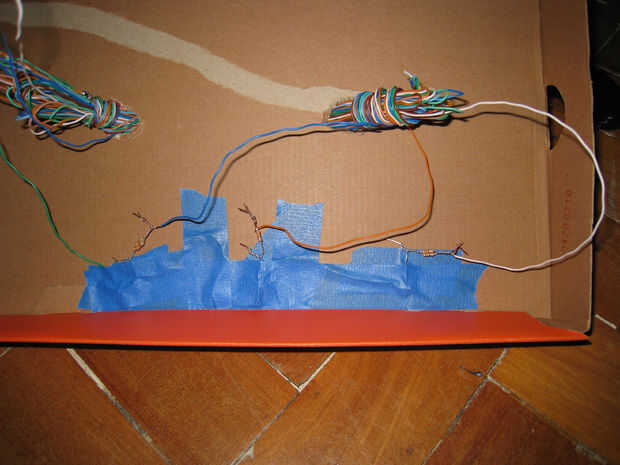

Agora temos cada um de dos 3 fios interligados um lado com os outros 2 fios e um lado solto em cada fio. Ligue cada lado solto à um resistor foi previamente ligado à um condujo, conforme sistema nas figuras. Isole todos os terminais com fita.

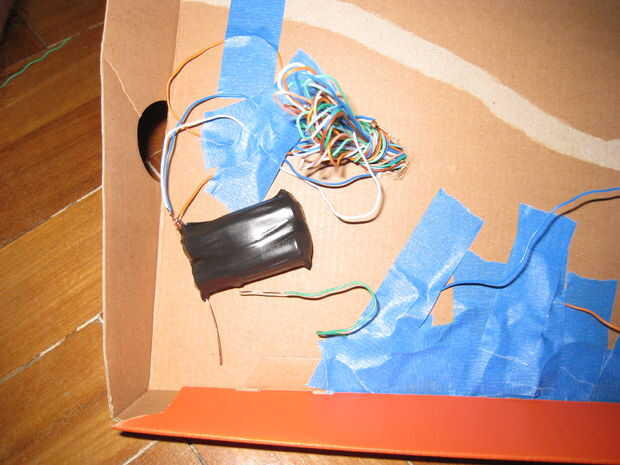

Prenda como pilhas à caixa e trance o terminal positivo das pilhas aos 3 fios trance juntos.
Para ligar una "Bomba", basta trancar o fio lo negativo terminal das pilhas ao fio solto terminal negativo dos LEDs.

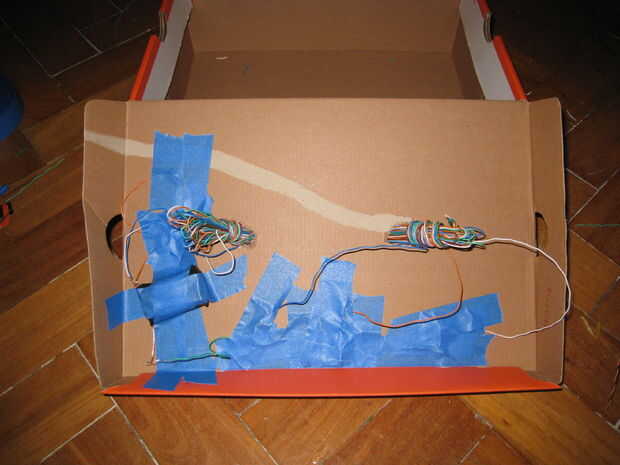

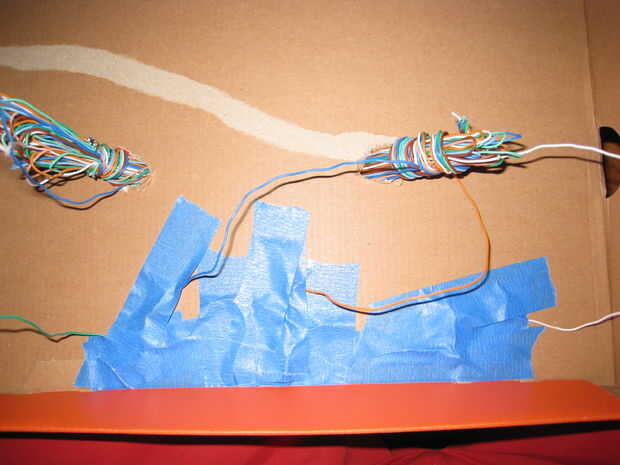

Isole todos os fios.

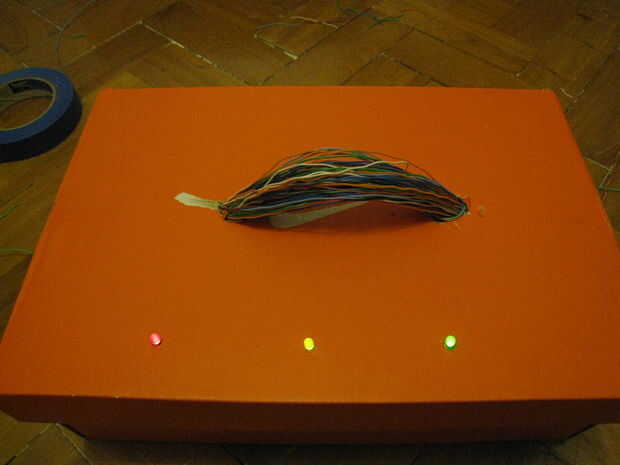

Teste encostando os fios negativos juntos e veja se os acendem de LEDs.
Caso não acenda, inverta como conexões das pilhas, se ainda assim não acender, procurar mal-contatos nos fios.
Quando um organizador cortar o fio correto, um LED irá apagar.
Como já foi dito, recomenda-se colocar 2 fios em paralelo caso una "Bomba" possua somente 1 LED.
OBS: fazer Para una "Bomba" apagar LED um vermelho e acender um LED verde no caso fio correto ser cortado, um circuito um pouco mais complexo deve ser feito. Para tanto, em ligados de la e a outra entrada em 0V de basta ligar uma entrada da «Porta Lógica y» de em duas entradas (chip 7408) de 5V um resistencia (10K ou mais) e um LED vermelho em série com 5V (una entrada deve ser ligada logo después o resistencia, antes conducido) e a sua salida em um LED verde. AO se cortar o fio liga o LED em 0V, un porta y vai ver 5V nas duas entradas e vai ligar o LED verde. Deixei de só un idéia aqui, sem maiores detalhes, já isso por si só pode ser outro projeto.

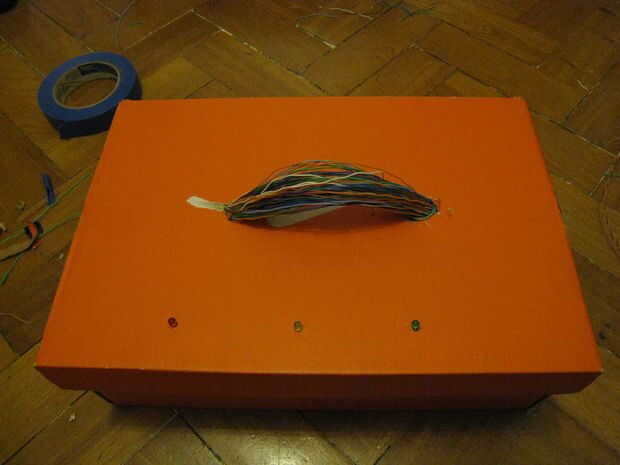

Para terminar la bomba, simplemente separe los tres cables a cortar para desactivar los LEDs respectivos.
Pele el extremo de cada alambre y esconderlos en los cables añadidos a la caja en el paso anterior.
Los tres alambres juntos en un lado de la trenza. Se trata de la conexión para conectarse al lado positivo de la batería y será el enlace del circuito "paralelo".
Ahora tenemos cada uno de los tres cables conectados de un lado a los otros dos cables y un extremo suelto de cada cable. Trenza a cada lado de un resistor suelto que anteriormente estaba conectado a un LED, como se muestra en las figuras. Aislar todos los terminales con cinta.
Conecte la batería a la caja y trenza la batería terminal positivo a 3-hilos trenzado entre sí.
Para conectar la "bomba", a trenzar el cable suelto desde el terminal negativo de la batería con el terminal negativo de los LEDs.
Aísle todos los cables.
Prueba tocando juntos los cables negativo y ver si los LEDs encendidos.
Si no enciende para arriba, invierta las conexiones de la batería, si sigue no encendido para arriba, mira para malos contactos en los cables.
Cuando un participante corta el cable correcto, un LED se apagará.
Como ya se mencionó, se recomienda poner dos cables en paralelo si la "bomba" tiene sólo un LED.
Nota: para hacer la "bomba" de tal manera que un LED rojo se apaga y enciende un LED verde si cortar el cable correcto, debe realizarse un circuito un poco más complejo. Para ello, sólo tiene que conectar una entrada de un "y compuerta lógica" de dos entradas (chip 7408) a 5V y la otra entrada lo conecte a 0V. Este 0V está conectado a una resistencia (10K o más) y un LED rojo en serie con 5V (la entrada debe conectarse después de la resistencia, antes el LED) y su salida está conectado a un LED verde. Cortando el cable de conectar el LED a 0V la puerta verá dos entradas en los 5V y el LED se vuelve verde. Sólo se dio una breve explicación para "difundir la idea", ya que esto podría requerir otro instructivo; )
