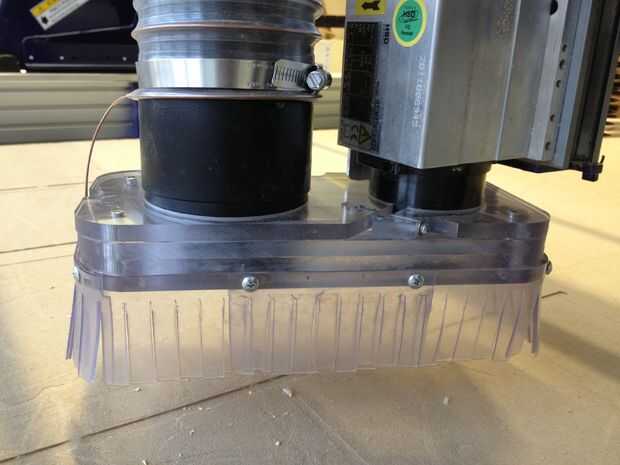

La original falda de polvo en nuestra ShopBot uno tuvo muchos hits y francamente no era un gran fan del diseño. Éste se construye mediante algún desecho 3/8" policarbonato, un tornillo de 2" #8 y tuercas y cilíndrico de tierras raras imanes de 16 3/8 "x 1/4".
Hay 2 piezas en el diseño.
La primera es la base principal que se sujeta en el eje de nuestro.
La segunda pieza se utiliza como los espaciadores y la falda de polvo. Puede crear a tantos separadores como necesite para la longitud de bits que utiliza. Hice 2 para empezar.
Este sistema resulta muy fácil quitar la falda para cambios de brocas, cero de z, o funcionamiento sin la campana en conjunto. Se mantiene alejados de la grúa Y cuando el eje z debe ser levantado. También elimina la necesidad de mariposa tonta que lleva a cabo la campana de polvo de fábrica. Rara vez podía acceder a ella cuando necesitaba y se encuentra en un potencial punto de pellizco.
He incluido el DXF archivos para que pueda tomar esto a cualquier combo de cad/cam te gusta.
