Fácil, Simple Detector oscuro (2 / 2 paso)

Paso 2: montaje

Si sigues las fotos, debe ser bastante fácil de construir. Hay un par de notas que debes siempre recordar al construir circuitos.

  • El cable más largo del LED se llama ánodo y es positivo y el más corto, el cátodo es negativo.
  • Cable rojo = positivo y el cable negro = negativo
  • Recuerde siempre EBC para muchos transistores bipolares. Asegúrese de que el bombeo va la manera correcta.

Por lo tanto, estos son los pasos reales.

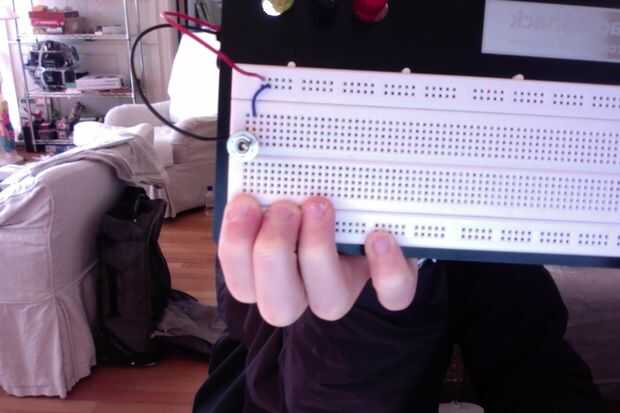

  1. Conectar la alimentación como se muestra en la imagen.

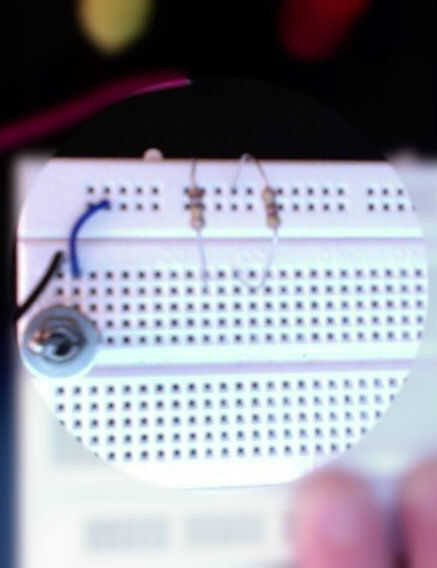

  2. Inserte ambas resistencias en el bus positivo de la placa. Es decir, insertar las resistencias en el bus superior. Utilice la ayuda.

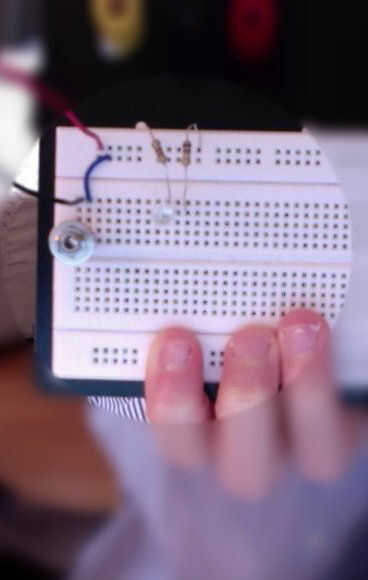

  3. Inserte el ánodo del LED en la resistencia de 470 ohm e inserte el cátodo en el espacio entre los otros 100 k ohm resistencia. Cuadro de uso para la orientación.
  4. Insertar el transistor. No creo que la imagen hace mucho bien en este caso, así que siga estas instrucciones. Introducir el colector en el cátodo del LED y la base a través de la resistencia de ohmios 100 k. El emisor va una ranura encima de la resistencia de 100 k.

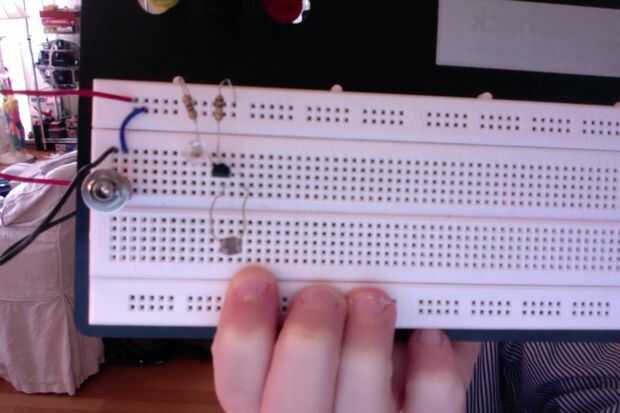

  5. Ahora inserte el fotoresistor en el emisor y la base del transistor. El cuadro es útil.

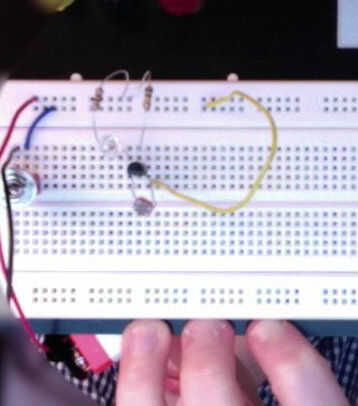

  6. Finalmente, utilizar la imagen para ejecutar el plomo negativo en el emisor del transistor.
  7. El interruptor y disfruta!
