Fácil de construir de alta potencia calentador de agua Solar de plato de banda C (3 / 4 paso)

Paso 3: Construcción del intercambiador de calor/collector(The "focus" of this instructable)

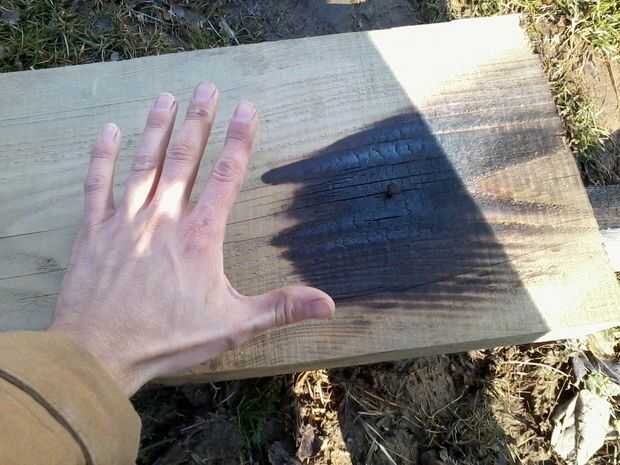

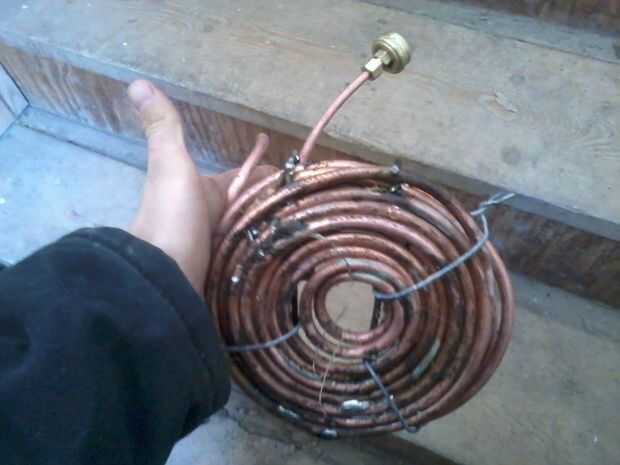

Como es el tema de este instructable este paso también es bastante sencillo. Vas a tubería de cobre y en forma de recibir la luz enfocada y poner el calor en el agua. Para determinar el tamaño que necesitamos para construir el colector necesitamos determinar el tamaño del punto focal del plato. Para ello quité el receptor LNB del plato dejando el brazo del soporte en su lugar. Esto es bastante fácil de hacer y realmente no necesita ninguna explicación. Ahora con el plato de espejo centrado en el sol clavado son un pedazo de madera de scap al extremo de otra pieza de madera lo suficientemente largo para mantener partes del cuerpo fuera de peligro. En este momento sostener la pieza de madera donde se monta el LNB. Mantenga allí durante unos 10 - 15 segundos dejar arder un poco. Ahora retire la madera desde el punto de enfoque y póngala en el suelo se enfríe durante unos minutos. Medir el tamaño de la madera ennegrecida que se quema sólo para determinar el tamaño de punto de enfoque y por lo tanto el colector. En mi caso que mide aproximadamente 6 pulgadas por que con mi plato de 10 pies equivale a aproximadamente a 400 X concentración/ampliación.  No para hacer el colector necesita el tubo de cobre de la utilidad. Usted puede conseguir en la tienda de la caja grande por unos cuantos dólares. Usé 1/4 de pulgada para permitir curvas más agudo y estrecho contacto con el cobre caliente. El tamaño de su punto de enfoque determina cuánto de un pedazo de tubería que necesaria. Generalmente puede tener en longitudes de 10, 20 o 50 pies. Opté por la sección de 20 pies que era entonces bastante. Para permitir que la tubería hacer curvas cerradas, que usted necesitará utilizar un pequeño truco recogí viéndolos hacer trombones en «Cómo se hizo». Llenar el tubo con agua y ponerlo en el congelador durante unas horas. Si obtienes un accesorio que se adapta de compresión de 1/4 para manguera de jardín esta tarea es muy fácil.  Recuerde que los extremos abiertos de la tubería hasta cuando la pones en el congelador para evitar que el agua funciona hacia fuera. El hielo en el interior poner creará una presión desde el interior para reducir las posibilidades de que se doblen el tubo. Todavía es posible doblarlo pero, es posible crear mucho más apretado radio vueltas antes de doblar. Tan pronto como usted tire del tubo fuera del congelador comienzan a envolver algo para darle un contorno suave agradable. Después de la primera revolución en su forma de seguir recorriendo edificio ontop de abrigo de uno de los últimos hasta llegar a un diámetro ligeramente más grande que el punto de enfoque. En este punto usted tiene la opción de cortar cualquier exceso de tubo o haciendo rap otra detrás de la primera de la misma manera que el primero. después de haber hecho esto que decidí soldar una pieza de cobre para suministrar un poco de estructura. Utilicé un trozo de alambre de cobre del Ga 10 y un soplete de propano para lograrlo. Una cosa a recordar aquí es que el hielo derrite y drene el agua antes de soldar para evitar sufrir quemaduras por agua caliente o vapor.
