El acero es un material increíble. Tomar algunos hierro puro y poner en un poco menos del 1% de carbono y de repente tienes una aleación marcadamente diferente. Acero es generalmente más fuerte que el hierro puro y puede ser hecho para ser más así. Mezclar en pequeñas cantidades de otros elementos y puede hacerlo resistir moho, hacerla flexible y elástica, es super difícil y aumentar su resistencia a la tracción.
Con el fin de obtener el máximo de acero, generalmente necesita ser tratado con calor. Diferentes tipos de acero requieren tratamientos diferentes, sin embargo la estructura general es la que debe calentarse hasta por encima de cierta temperatura crítica, mantiene a esta temperatura por un período de tiempo y luego enfriado rápidamente por lo (enfriar) dunking en un líquido como aceite o agua. Finalmente, tras el proceso de endurecimiento, generalmente necesita ser templado - mientras endurecimiento dificulta considerablemente, también hace el acero más frágiles así. Temple restaura algo de flexibilidad y elasticidad al metal.

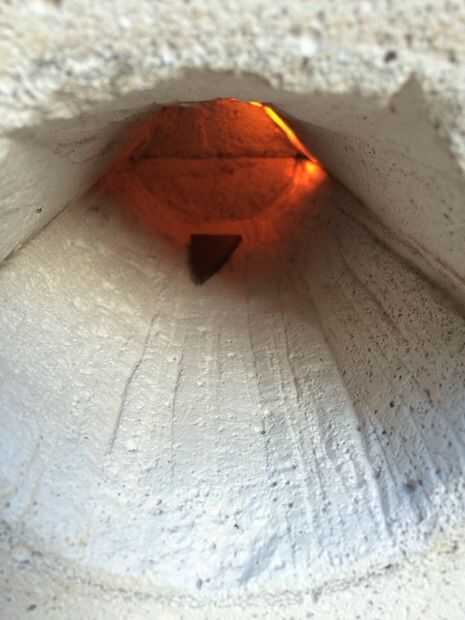

He hecho un pequeño horno para el tratamiento de acero, con un soplete de mapa, se debe lo suficientemente caliente para acero a un calor rojo cereza del calor.
De unas guías en línea, a calor tratar 1084 de acero, necesita llegar hasta alrededor de 815 ° C (aprox. 1500 ° F).
Estoy usando algunos acción plana que es alrededor de 3mm de espesor (0.125") por lo que probablemente deba mantener el acero a la temperatura de endurecimiento de 5 a 7 minutos.
El objetivo de este horno fue usar algunos materiales fácilmente disponibles para hacer un recinto aislado que puede soportar ese tipo de calor y mantener el calor en un lugar bastante tiempo para que el metal a alcanzar estas temperaturas.
Como guía a la temperatura correcta, puede calentar hasta que el acero al rojo vivo y pruebe un imán en el metal. Si el imán es atraído a ella, necesita ir más caliente. Una vez de hierro (que el acero es predominantemente compuesto) llega a 770° c. (1418) que golpea es temperatura de Curie - esto es la temperatura a la que el metal sufre un cambio significativo en sus propiedades magnéticas, por debajo de esta temperatura un imán es atraído por el acero, por encima de esta temperatura ya no es atraído el imán. Esto no es lo suficientemente caliente como para el acero 1084 alcanzar su dureza óptima, así que tenemos que ir un poco más, de un rojo cerezo intenso a un color un poco más anaranjado.
