Fácil automatización del hogar bricolaje (usando interruptores servo) (2 / 4 paso)

Paso 2: Montaje y cableado

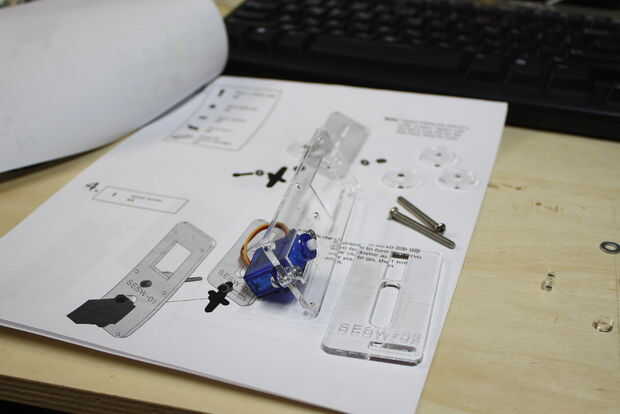

Con todas las piezas listas para lo que viene después es tirar juntos.

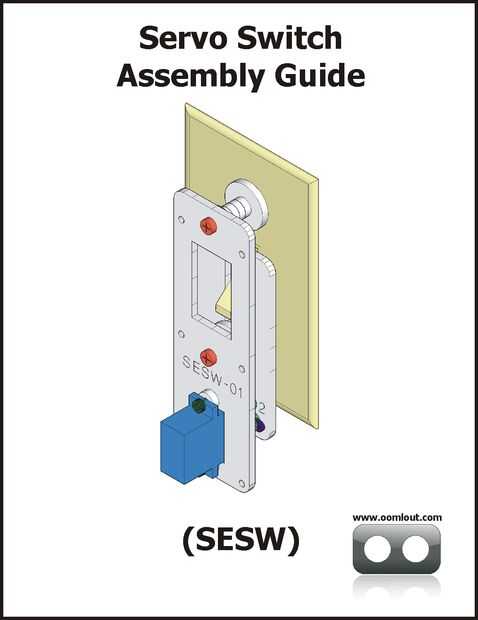

Descargar a la guía de montaje de ".pdf" a continuación y siga los pasos. (04-(SESW)-Guía de montaje)

Algunas notas:

  • Debe perforarse un orificio pequeño 3mm en el cuerno del servo antes de paso 3
  • En el paso 4 cuando el cuerno del servo en primer lugar girar el servo como mucho hacia la derecha (mirando la parte superior), lo dejaré ir. Luego coloque el cuerno del servo en la posición totalmente vertical.

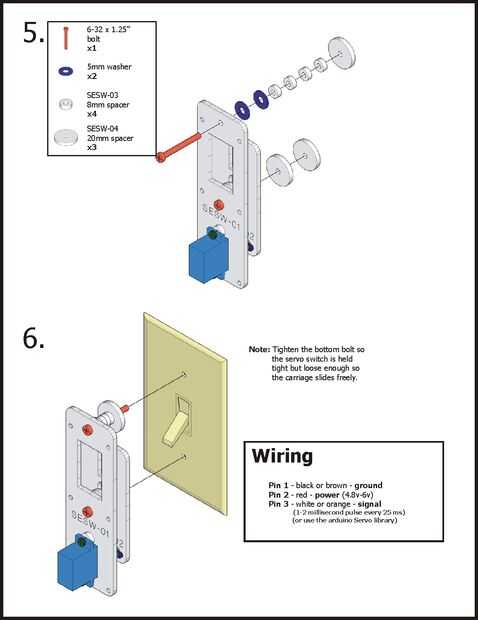

Cableado:

  • El cableado es super sencillo. El enchufe de servo tiene tres pines que deben conectarse como se indica a continuación

Pin 1 - Coloque en el lado negativo de la fuente de alimentación (-)
Pin 2 - Conecte a la energía positiva (4.8v - 6v)
PIN 3 - Fije para perno 9 o 10 de tu Arduino (o proporciona un pulso de entre 1000 y 2000 mS para más detalles sobre el control de servos prueba (aquí)
