Paso 5: Router Jig
Originalmente, tenía intención de hacer un pantógrafo, con un taladro eléctrico con una escofina rotativa, que permitiría la libre circulación en tres dimensiones. Pero me pareció más sencillo adaptar una prensa del taladro, y hacer una plantilla para desplazar lateralmente la pieza de trabajo. Esto permite el movimiento en dos dimensiones. La forma 3D se construye en rebanadas, como una imagen de TV analógica. El espacio en blanco y patrón se atornillan a la plantilla de debajo. Esto deja un par de agujeros en la sandalia, pero están cubiertas por la suela de goma.
El taladro es en realidad un adaptador para tomar un taladro eléctrico. No es muy buena calidad y tuve reparos en taladrar agujeros en ella. Montado en una barra horizontal en el viajero de la prensa y montado en una sonda vertical, paralelo a la broca... Cuando se baja la palanca de perforación, la sonda se mueve en concierto con la broca. La cosa no es muy rígida; usted tiene que parar bajar cuando ves que la sonda toque el patrón, no cuando se sienta resistencia. La sonda seguramente no funcione como un tope.

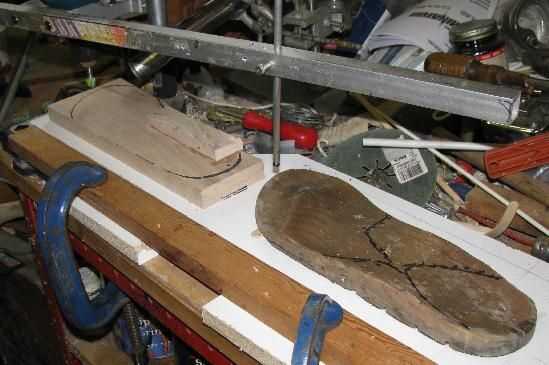

Para el movimiento horizontal, la madera en blanco y el patrón (sandalia vieja) se montan en una plantilla de madera. La distancia horizontal entre el espacio en blanco y el patrón coincide con el espacio de la broca y la sonda. Hay un carril de madera fijado a la mesa para que la prensa está asegurada, y espaciadores equipadas para mantener el nivel de la plantilla. Así es posible deslizar la plantilla horizontal en una línea recta manteniendo contra el riel. La broca trace una línea en el espacio en blanco, mientras que la sonda sigue el mismo camino a través del patrón.
Para tallar una pista paralela, el carril es aflojado y desplazado hacia el taladro. La posición de la sonda se comprueba para asegurarse de que tiene la misma línea. Permite que el taladro el taladro hacer pivotar de lado a lado cuando una tuerca se afloja; con esta configuración, la sonda rota con el taladro y se mueve horizontalmente. Dada la geometría de las abrazaderas y la mesa, es más fácil hacer pivotar el extremo izquierdo del riel para mover el taladro a través de la pieza de trabajo (en realidad, mover la pieza en el taladro) y para hacer pivotar el taladro para pasar la sonda a través del patrón.
El taladro se configura con una broca de fresadora hemisférico sobre 1 cm de diámetro. Cuando esto es utilizado como un router, deslizando la pieza de trabajo manteniendo la profundidad de taladro de la misma, va tallar una ranura semicilíndricas.
En la práctica, ya que la prensa no es particularmente bien hecha y la plantilla ha limitado solamente a las limitaciones en el movimiento incontrolado, es más fácil y más seguro utilizar la prensa como prensa - perfore un agujero, levantar el taladro, deslice el trabajo hacia un lado y perfore otro agujero
El video muestra los pasos de la alineación de la sonda y router bits por lo que registro correctamente.
