Fabricación de ejes de rueda de moto amplia y uniéndose a ellos para llantas de coche. PARTE 2! (1 / 6 paso)

Paso 1: 5 modificación de plantilla de rayo.

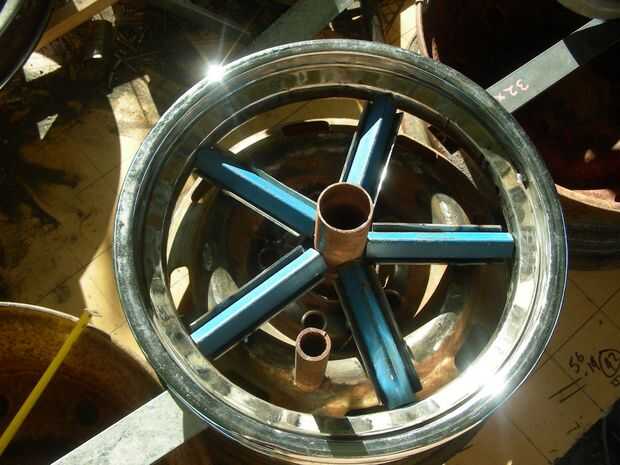

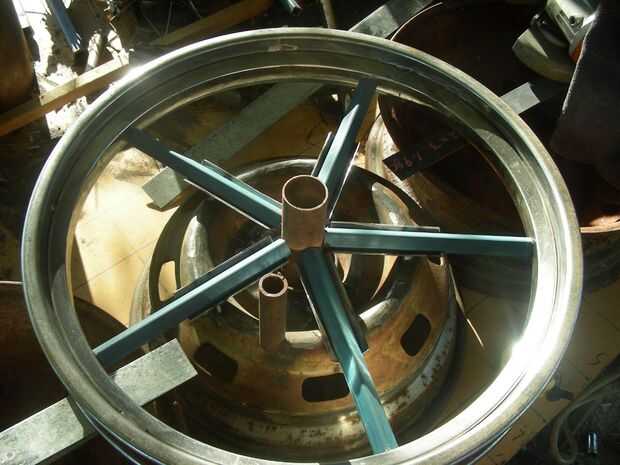

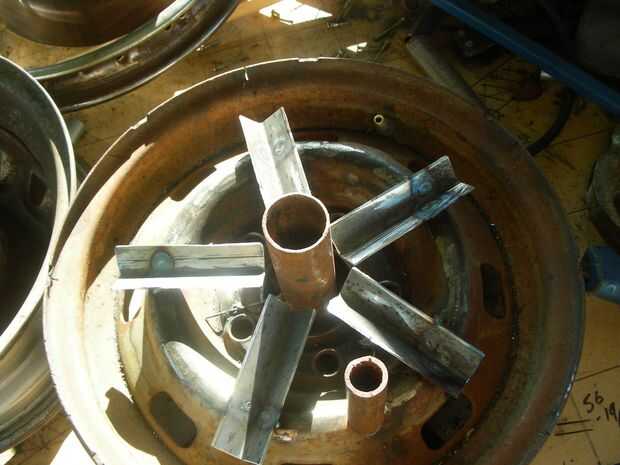

He modificado mi plantilla que he construido anteriormente para hacer ruedas de 5 radios, 5 es el número tradicional de radios de hot-rods y coches del músculo, por lo que funciona realmente bien y se ve realmente bien. Como se puede ver en la primera foto que utilicé trozos de ángulo de 1 "x 1" para poner los radios en la razón de esto es permite para ambos cuadrados radios de tubo y redondo tubo de rayos, y de hecho casi cualquier tubería pueden quiere probar. Incluso he utilizado tubos ovales con gran éxito.

El diseño original fue limitado a solamente un tamaño de tubería, para que pueda ver por qué esto es una ventaja.

Para obtener los ángulos exactos requeridos es realmente más fácil de lo que imaginas. Hay 360 grados en un círculo completo, tenemos dividir por 5, que nos da 72 grados. Una búsqueda rápida en Google o Bing imagen le dará un diagrama con 72 grados en él y luego es sólo una cuestión de imprimirlo y cortarlo hacia fuera, luego ponen en su plantilla o tabla o lo que usted está usando y marque los puntos habla, usted sabrá si usted comete un error porque el boquete pasado entre la costumbre de rayos coincide con el ángulo , si eso sucede simplemente encontrar donde cometiste el error y solucionarlo.

Usted puede utilizar el mismo método a trabajar le habló largo como se describe en el Instructable otros a pesar de que los radios no están en línea, todavía cubren la misma distancia. (Diámetro interior de llanta, menos el diámetro del cubo, dividida por dos.)
