Fabricación de circuitos sin una ordenador parte 1: el diseño (5 / 5 paso)

Paso 5: Dibujar los rastros

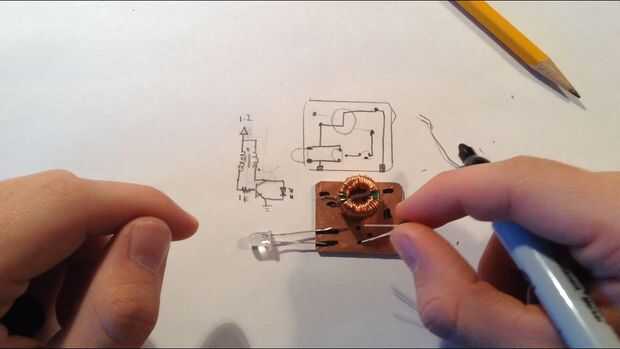

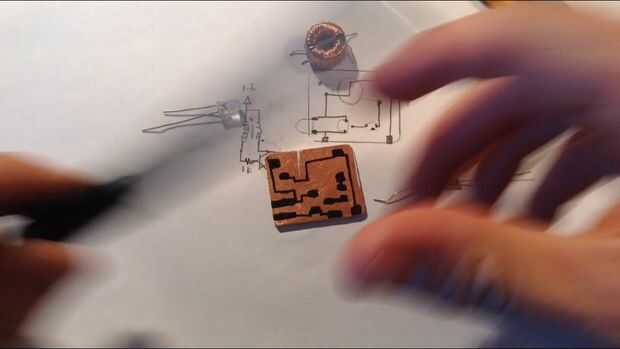

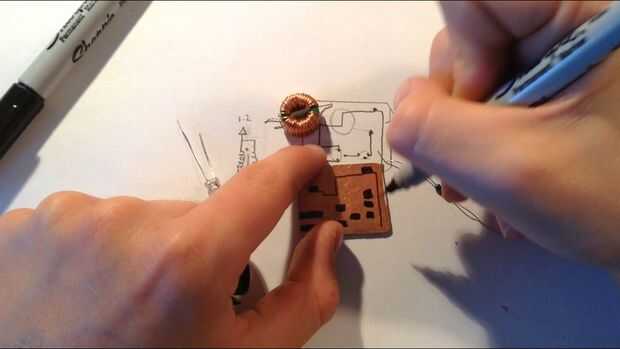

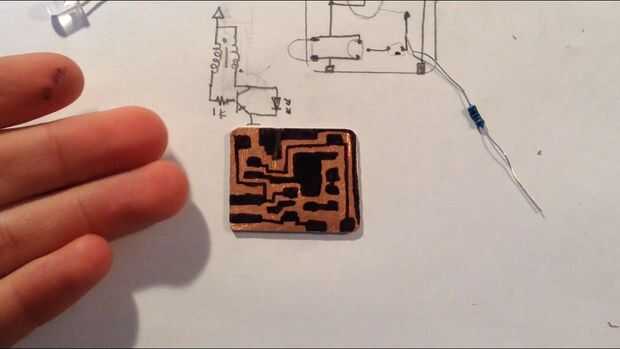

Para dibujar las huellas en el tablero, necesitarás 2 marcadores permanentes, uno de ellos bien punto y una de ellas regular punta. Usé un marcador sharpie. Puede el sorteo entonces los rastros de cobre revestido tablero utilizando el diseño que creó en el paso 3 como guía. Utilizar los dos tipos diferentes de marcadores permanentes como le parezca; con la punta fina para dibujar trazas actuales bajo y punta normal para las almohadillas de montaje y alta rastros actuales. Después de dibujar todos los rastros, volver sobre ellos con el marcador de una segunda capa.

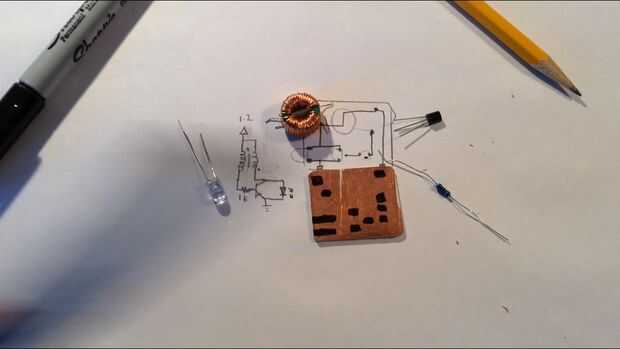

Antes de dibujar realmente los rastros, dibujar rectángulos gruesos como almohadillas de cobre donde se soldar los pines del componente.

Después de que el circuito está preparado, pasemos a mi siguiente instructable sobre cómo utilizar cloruro férrico para grabado de la placa de circuito y eliminar todo el cobre no deseado.
