Paso 3: Construcción de "batería de 9V" y el "Timbre"
Vamos a comenzar con el módulo de batería de 9V.
Cada módulo incluye un conjunto de patas a lo siguiente:
- 1 imán
- 1 tornillo
- arandelas de 2 o 3
- 1 tuerca de

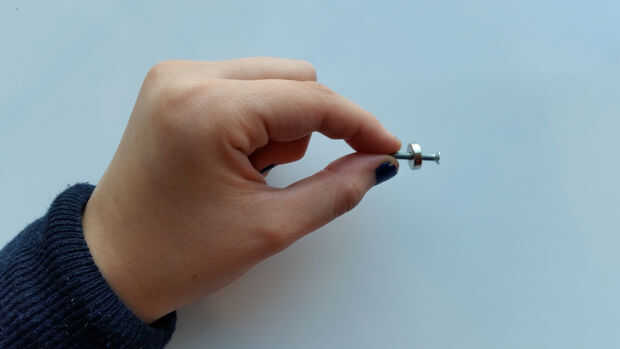

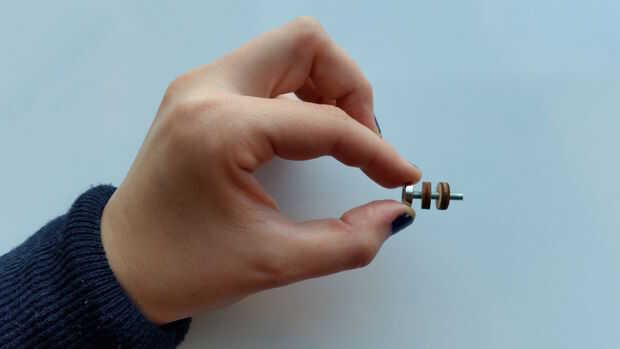

En primer lugar, inserte el tornillo en el agujero del imán. Puesto que el imán es avellanado, la cabeza del tornillo debe encajar perfectamente. Repita la acción con las 2 arandelas. Más tarde, usted tendrá la tuerca para asegurar la pata al módulo.
Ahora es el momento para fijar libremente las piernas a la base de la pila de 9V. Observe que la parte superior de la base tiene el nombre del módulo escrito en él, así como el plus y los signos de menos. Inserte los tornillos en los orificios de la base, asegurándose de que el grabado se encuentra en la parte superior. Esto le ayudará a identificar el positivo y el polo negativo del módulo.
Mantener las piernas en posición con las tuercas. En esta etapa, no necesita apriete sólo asegúrese de que no caigan.

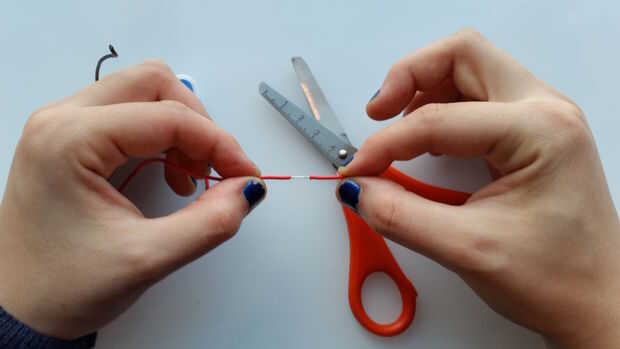

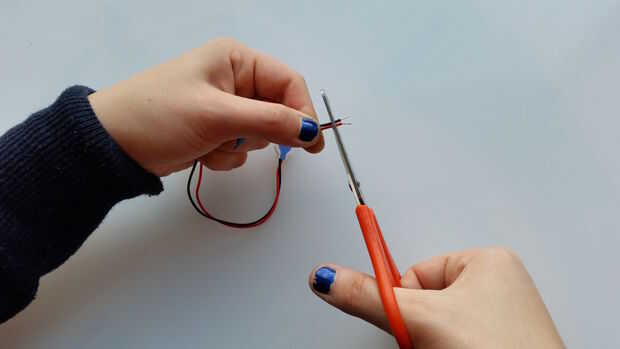

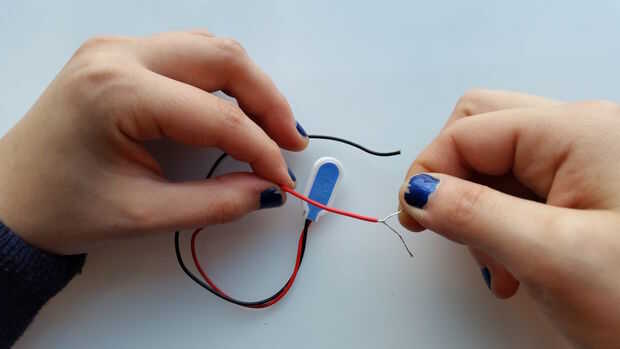

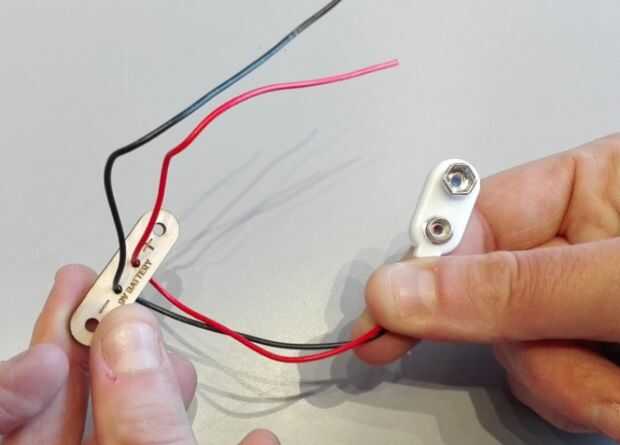

Una vez has construido las 2 patas necesarias para batería de 9V y libremente attacched a la base, tira de los cables de la pinza de 9V. Si no tienes un pelacables, siéntase libre de utilizar tijeras regulares.

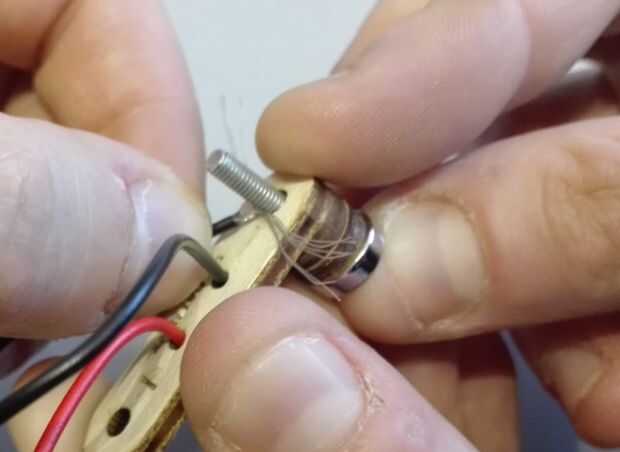

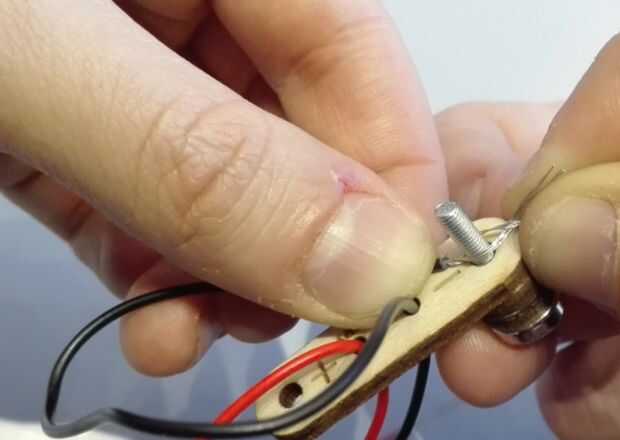

Cada alambre se envuelve alrededor de uno de los tornillos. El rojo se debe envolver alrededor del marcado con el signo positivo, mientras que el negro uno debe sujetarse a la marcada con el signo negativo. Para ello, inserte en los pequeños orificios de la base, asegurándose de que sobresalgan en la parte superior. Dividir cada conjunto de cables en dos racimos y hacerlas rodar hasta que se unen firmemente a cada tornillo. Este paso es muy importante para la eficacia de los circuitos hará más adelante: Si no está conectados correctamente, no habrá las conexiones eléctricas necesarias.

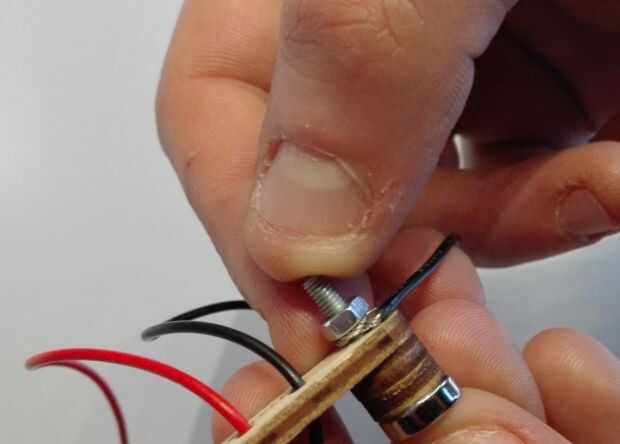

Una vez que haya terminado con esta tarea, apriete las tuercas en los tornillos.
N.B. Repita este proceso de construcción del módulo zumbador .
