Paso 10: Donde se encuentra sus interrupciones!
Mencioné anteriormente que la DP32, uC32 y WF32 disponen de cuatro interrupciones para elegir, pero hasta ahora todos he demostrado que es interrupción 2. Si desea utilizar un pin diferente para su interrupción, o si usted quiere tener más de una interrupción, deberás saber que pines cada interrupción se asocia.

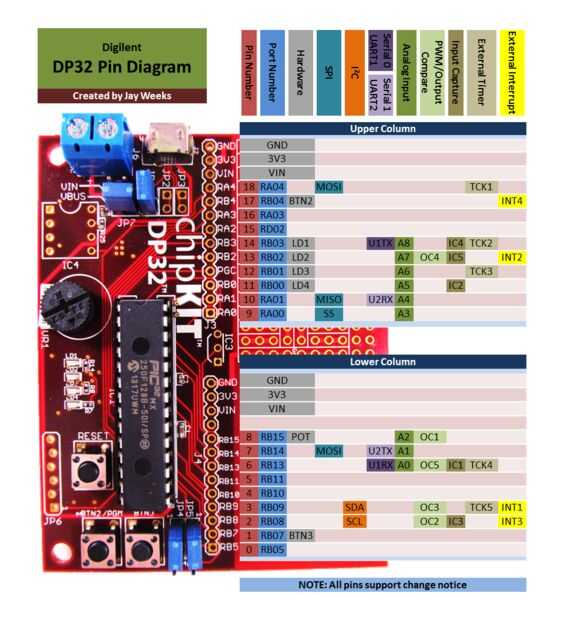

Para el DP32 y el WF32, yo he recopilado estos diagramas de pines súper útil que no sólo le mostrará dónde están todas las interrupciones en estos tableros, pero todo lo demás de LEDs para PWM para I2C!

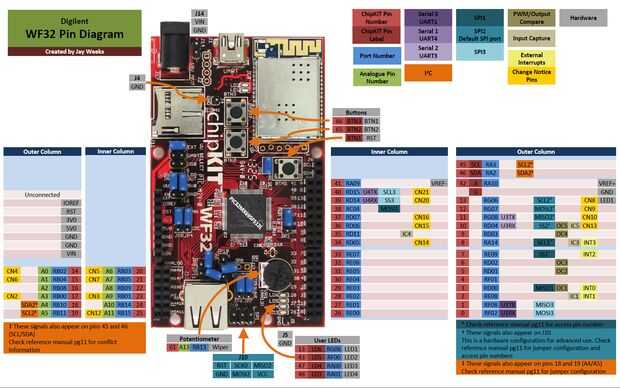

Tengo que señalar que el diagrama para el WF32 es algo viejo, y desde entonces me he vuelto consciente de algunas inexactitudes en el mismo. Quiero fijar estos en algún momento, pero por ahora todavía te sirven como una referencia muy sólida para la mayoría de las aplicaciones.
"Pero Jay!" Le oigo mascullar groggilly por la falta de sueño (no te culpo, he tenido un año áspero también), ¿la uC32?"
Bueno, resulta que el diseño de la interrupción de la uC32 es lo mismo que el WF32, pero también me complace señalar que mi diagramas de pines no son sólo las referencias para estos tableros. (Sería aterradora?) Yo ahora dirigirlo a los manuales de referencia de Digilent DP32 WF32y por supuesto el uC32. En cada uno de ellos, si haces una búsqueda por "interrupciones externas", encontrarás la sección que da los números de interrupción, como así como el que patillas las interrupciones se unen a.
