Este proyecto surgió debido a mi empresa de cable la gente cambia a todo digital. Como la mayoría de la gente había sido reemplazar sus televisores con LCD digital listo en los años por lo que no resolver esto sería un problema mayor. PERO... sistema digital de la compañía por cable sólo funciona con su caja cable y cobran una cuota de alquiler al mes por la caja con ninguna opción para comprar su propio. Actualmente mis padres tienen 5 televisiones pero sólo relojes 2 de ellos en cualquier momento. En lugar de alquiler 5 cajas querían ser capaces de usar sólo 2 cajas en varios televisores. La división de la señal de salida se logra fácilmente con las astillas de la TV por cable estándar. Pero necesitan una manera de controlar el decodificador desde las diferentes ubicaciones remotas.

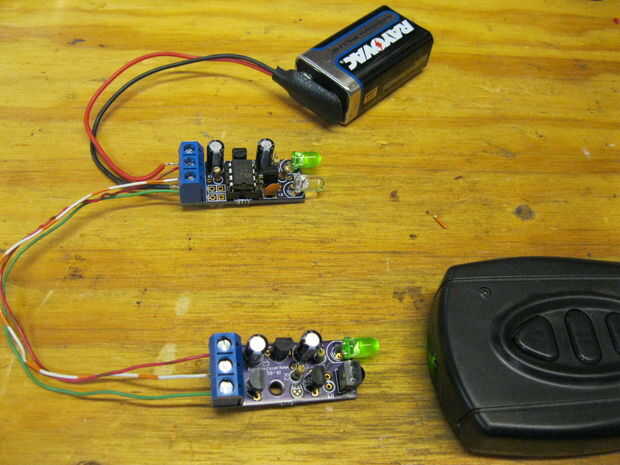

Ya hay televisiones en las habitaciones múltiples necesitaban un sistema de múltiple entrada y simple salida IR. Buscando por ahí me había encontrado varios sistemas que tenían una sola entrada y varias salidas para uso en gabinetes, pero no mucho para múltiples entradas por un precio razonable que. Al final decidí hacer mi propio sistema. He instalado 3 RX de IR conduciendo un TX de IR a la caja de cable y 2 RX de IR conduciendo un TX de IR segundo en la segunda caja. Tanto cajas de cable se han montado en el sótano cerca de las líneas de cable y todos los IR-RX y TX de IR fueron cableado con cable de teléfono estándar conductor 4. Hasta ~ 6 meses de problemas con el sistema. Gente algunos mandos a distancia universales baratos y había programado para las cajas de cable y los dejó en cada habitación.
El diseño es tan universal como pude hacerlo. Hay varias formas que se pueden utilizar algunos ejemplos son:
1.) solo en solo hacia fuera. Esta es la configuración normalmente se utiliza para tomar una señal de fuera de un gabinete en el interior.
2.) solo en salida múltiples.
3.) múltiples en solo hacia fuera. Usé esta configuración para mi gente.
4.) múltiples en múltiples hacia fuera.
5.) receptor de control remoto IR para un regulador micro.
6.) transmisor IR para un micro controlador.
7.) cable IR.
