Exploración de síntesis de sonido con la tinta conductora de Circuitscribe circuito Kit (3 / 4 paso)

Paso 3: Crear un teclado de escalera de la resistencia de papel

Como he dicho, la frecuencia es determinada por los valores del resistor y condensador en el circuito del oscilador. Puesto que hay tantas opciones para Potenciometro de resistencia variable, resistencias dependientes de luz y transistores, termistores, recolecciones superficiales, circuitos de audio etc. utilizan resistencia para determinar la echada y el condensador se utiliza para determinar el intervalo de u ohmios de resistencia entre las notas. Voy a utilizar la leve resistencia de la Electronink tinta conductora del kit de Circuitscribe para crear un teclado de papel simple basada en la idea de una escala de resistencia. Entender cómo funciona una escalera resistencia vamos a imaginar una fila de interruptores de botón. Todos los botones están conectados por un lado. Al otro lado de los interruptores está conectado en línea con resistencias. El primer conmutador tiene un cable conectado al cada estirón, el resistor y el lado común. Si el voltaje es alimentado a un plomo y se presiona el primer botón, se reducirá la tensión según el valor de la resistencia de primera. Si se suelta el botón del primer y el segundo botón es presionado, la tensión se reduce por el valor de la resistencia primera más el valor de la resistencia de la segunda. Más abajo la fila de botones que vas, mayor la resistencia será, significa pasada cuanto más baja la tensión. Si esa resistencia es determinar el tono de un oscilador, podemos ajustar cuidadosamente el valor de resistencia en cada paso para producir notas. Este es un básico monofónico (capaz de reproducir una nota simultáneamente) teclado. Para crear un teclado de escalera simple resistencia para el kit de Circuitscribe, a confiar en el hecho de que la tinta conductiva Electronink realmente tiene una ligera resistencia de aproximadamente 5 ohmios por centímetro. Esta resistencia no efecto los circuitos simples que vamos abordando en un proyecto típico de Circuitscribe donde las líneas son muy cortas y los circuitos creados no son muy precisos. ¿Y si nos explota esta resistencia dibujando líneas largas para crear resistencias personalizados?

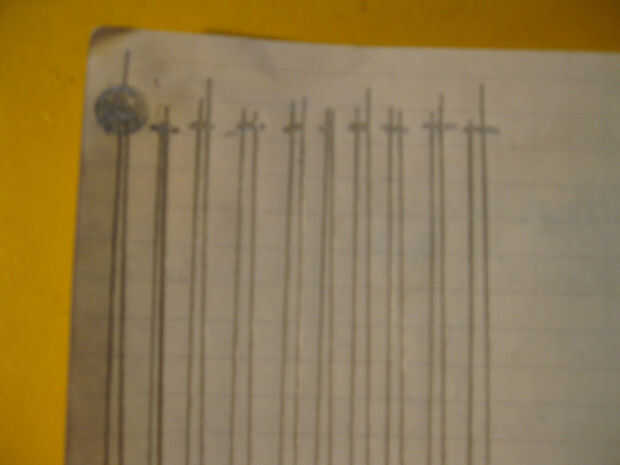

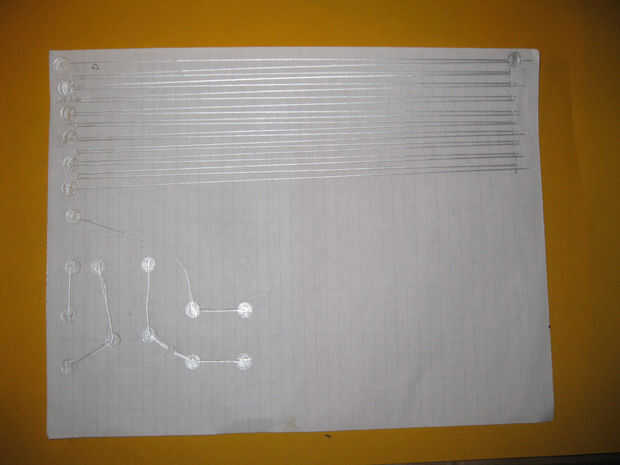

Cuanto más tiempo la línea es, cuanto mayor sea la resistencia en la tensión que lo atraviesa. El folleto en el kit de Circuitscribe afirma que la resistencia de la tinta conductora es sobre 5ohms por centímetro. Dibujé una línea larga de zig-zag en un pedazo de papel con segmentos de 25cm. Cada segmento cuarto fue unido a una almohadilla de contacto dibujada, me da intervalos de 100cm con aproximadamente 500ohms de resistencia entre los cojines. Me encontré un cable de un lado del oscilador y había conectado a la primera almohadilla dibujada con una almohadilla de contacto magnética. Usé un cable puente para tocar los otros cojines dibujados y completan el circuito para el otro lado del oscilador, produciendo notas.
