Paso 2: Construcción - LEDs
Para las exhibiciones de punto de vista es muy importante que todos los puntos (es decir, el LED parpadea) tienen el mismo aspecto en el ojo - el mismo brillo, forma y tamaño así como la distancia entre ellos. Grandes diferencias con cualquiera de esos parámetros arruinarán el efecto y que no es algo que usted quiere en un día como este!
Nuestro objetivo es ocultar los LEDs dentro del chocolate caja localizando debajo el plástico que los chocolates individuales se ponen en Insertar, y que presenta un desafío particular. En primer lugar, el LED debe brillar a través de la inserción y se pierden parte de su brillo por eso. En segundo lugar, está proyectando su luz en la parte posterior de la inserción y más de la superficie de la pieza de inserción son, cuanto mayor sea el punto ligero y el atenuador se convertirá.
Decidí hacer un PCB separado sólo para el LED (el resto del circuito es construido a mano alzada alrededor de un enchufe de 14 - in IC) para controlar mejor la profundidad en que cada LED se coloca así como la distancia entre los LED ellos mismos.
Empezar por encontrar un lugar en la caja donde tienes aprox 2.5" de espacio lineal que es lo suficientemente profundo para recibir los LEDs y la Junta. Dependiendo del diseño real de la caja, no puede ser así de fácil! He encontrado sólo dos lugares en el cuadro que utiliza, tanto hacia la parte superior de la caja. Luego medir el contorno de los picos y valles en el inserto plástico utilizando ya sea el contorno calibre herramienta (ver foto más abajo) o si no tienes uno (no) uso sólo un número de palillos delgados celebrado entre dos tablas. La herramienta es mucho más fácil, trust me, así que la próxima vez que estés en la tienda de su herramienta favorita, tome uno, ahorrará mucho de provocación.

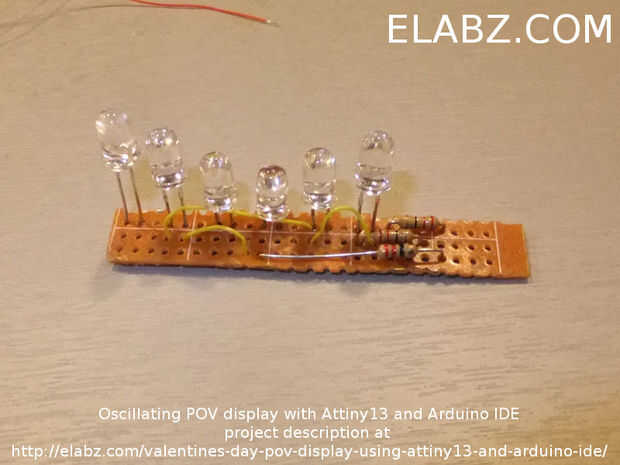

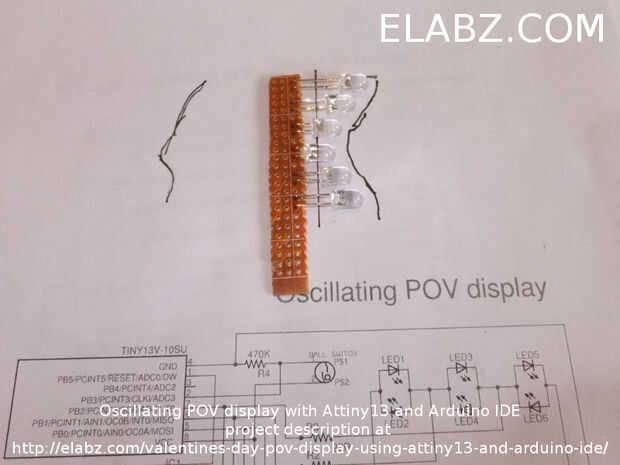

El contorno sobre un trozo de papel de transferencia y forma de los cables de LEDs usando el PCB, que corté de una placa perforada más grande, como una guía. Empecé por poner la junta plana y LEDs en sus caras mientras se suelda. En retrospectiva, probablemente sería un poco más fácil soldar los LED ' s de pie, como debe ser en el estado final (segunda foto).
El PCB es más fácil colocar las resistencias de 22 ohmios limitadora actual, use los orificios restantes en el tablero y soldarlos en el alambre los LEDs y las resistencias entre sí según el diagrama de esquemas en la página anterior.
