Exhibición de LED de ventilador de techo (2 / 12 paso)

Paso 2: Crear placas de circuito impreso

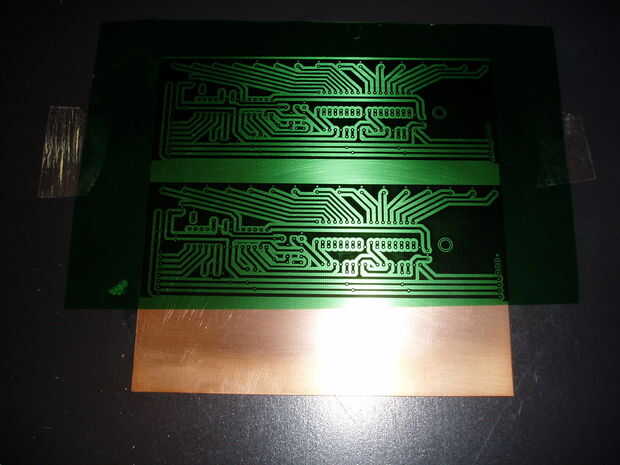

Las juntas fueron diseñadas usando ExpressPCB. Decido comprar algunos solo cobre cara revestida y les grabe yo mismo. Hay un montón de cómo-a de para hacer tablas pero, encontró el método de transferencia de toner funcionó bien para mí. Después de experimentar un poco con la plancha de ropa, retroproyector hojas impresas en una vieja máquina de fax trabajaban mejor. Una permanente marcador o dedo esmalte de uñas negro son buenos para retoques de lagunas donde el tóner no se adhiere bien al cobre. Además, los tableros de cortar fácilmente con una tabla vieron ya que no tengo acceso a una corte. Ácido muriático y agua oxigenada era la mezcla de la opción para grabar las juntas. Si no quieren tratar con el ácido, siempre podría pedir los tableros a través el programa ExpressPCB.
