Exhibición de LED de onda (4 / 12 paso)

Paso 4: Conecte el cableado

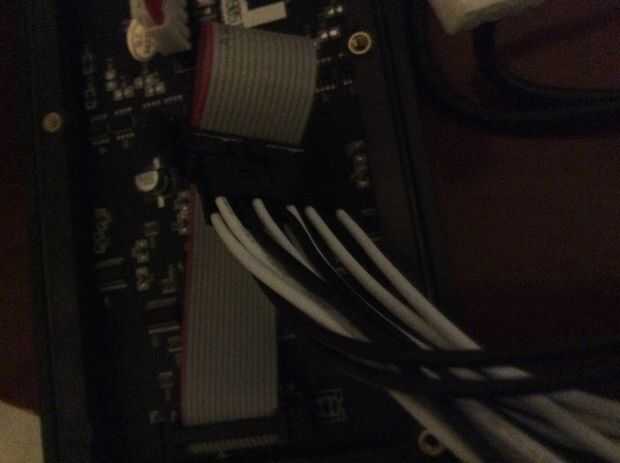

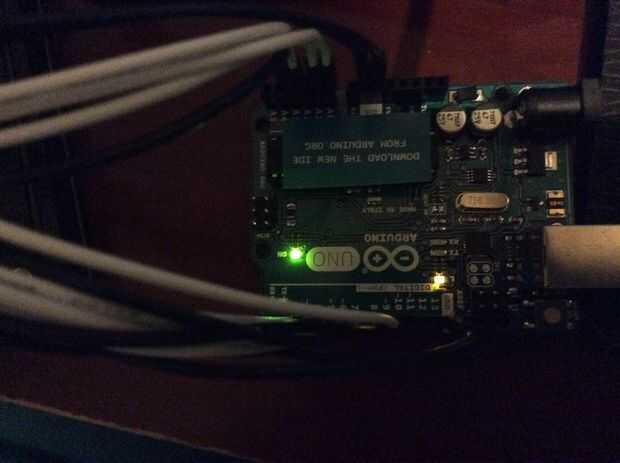

-Uno de los principales pasos que hay que hacer para completar este proyecto es cables el Arduino con el tablero de LED, de manera que el Arduino puede enviar señales a la placa de LED. Siga las imágenes de abajo para completar el cableado. En el Arduino uno, hay una multitud de alfileres, cada uno con una etiqueta en el lado derecho o izquierdo. Asimismo, el conector que se conecta a la board LED tiene pasadores, apenas lo suficientemente grandes como para un cable de puente. Los cables de puente será capaces de hacer una conexión entre los dos puntos y la información de relé sin necesidad de soldadura. La placa también puede ser una herramienta muy útil, evitando la molestia de tener que soldar. En las siguientes imágenes, se retrata mi cableado, con muchos cables de puente blanco y negro.
