Paso 4: montaje
Instrucciones de montaje

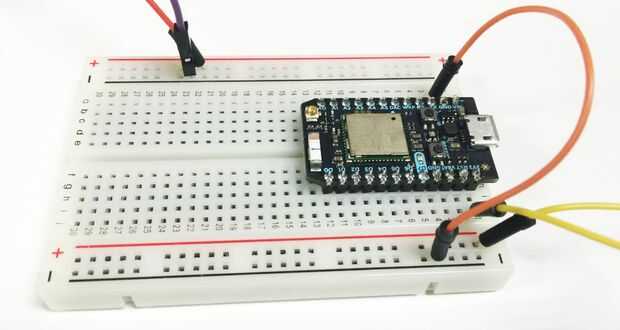

El LED RGB requiere una entrada de 5V. Por lo tanto, utilizar un 5V de entrada al poderles. Conecte el adaptador a un tablero de pan y alimentación tanto las tiras de la placa. Cada tira de LED tiene 3 conexiones.
1. energía en - conectar a la entrada de 5V
2. datos en - Conecte al fotón para el control de las luces
3. tierra – Conecte a la tierra en el tablero de pan

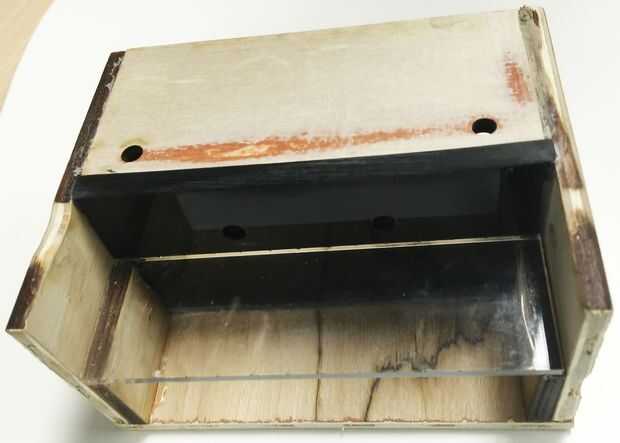

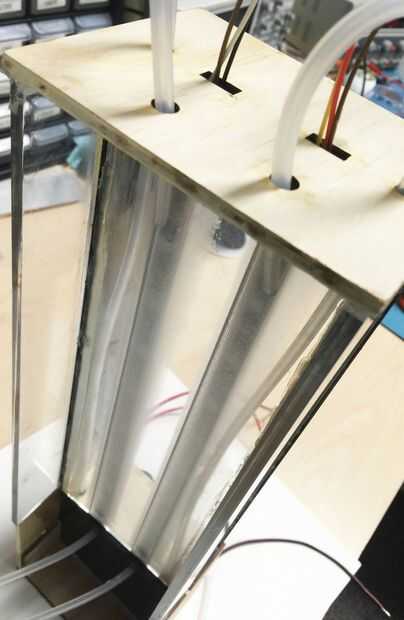

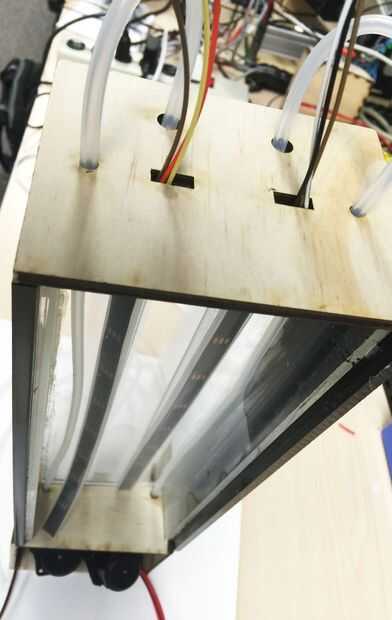

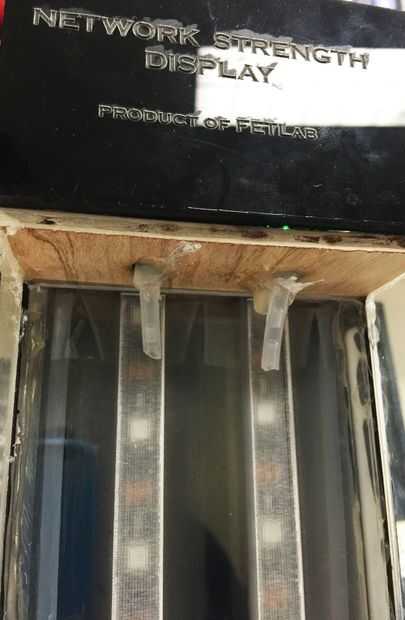

Soldar y realizar las conexiones para las tiras de ambos. Conecte las tiras al poder y también con el fotón. Casa de la Asamblea dentro de la caja superior. Asegúrese de que el caso superior tiene 2 salidas. Uno para la conexión al fotón, una para alimentar el LED tiras.

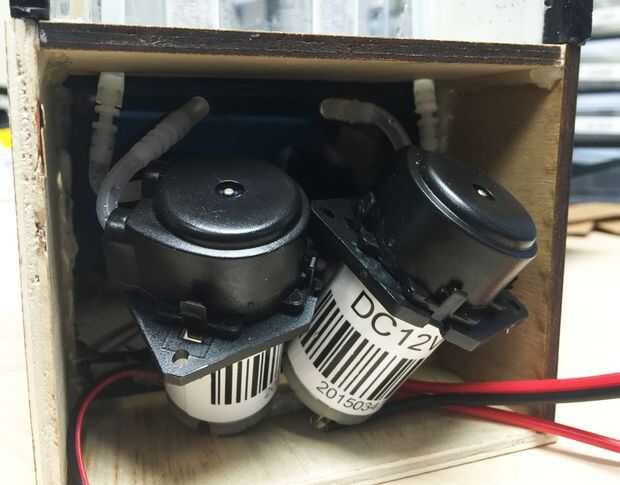

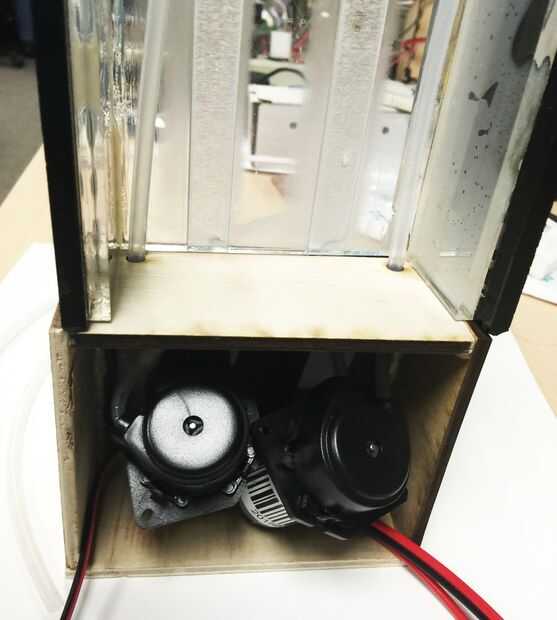

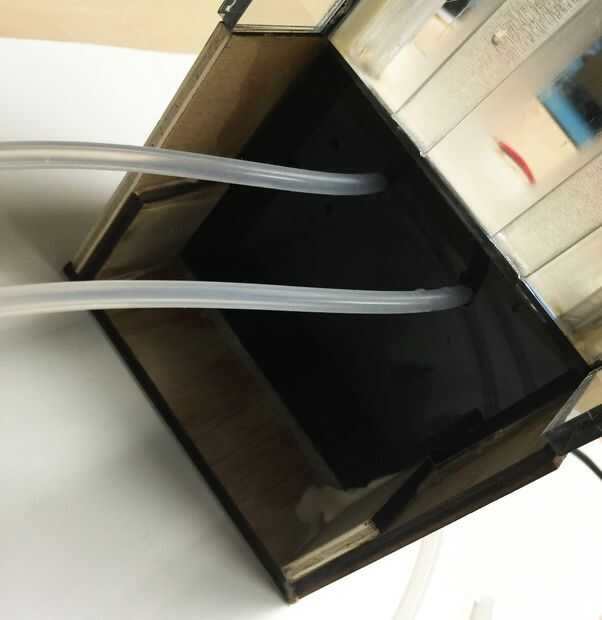

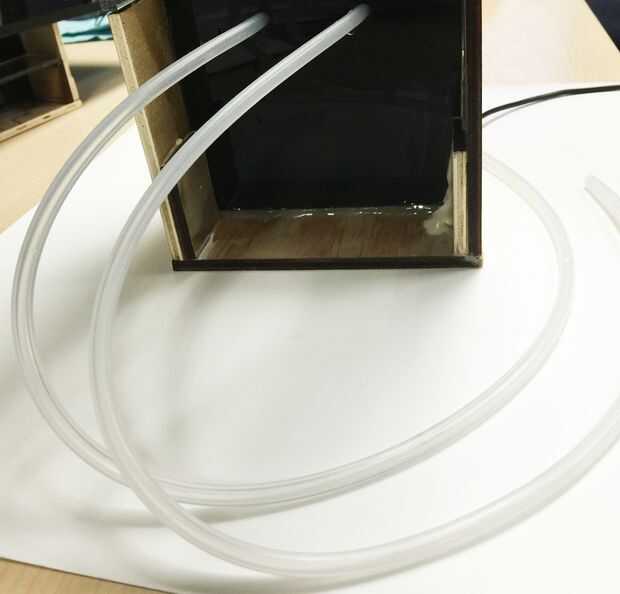

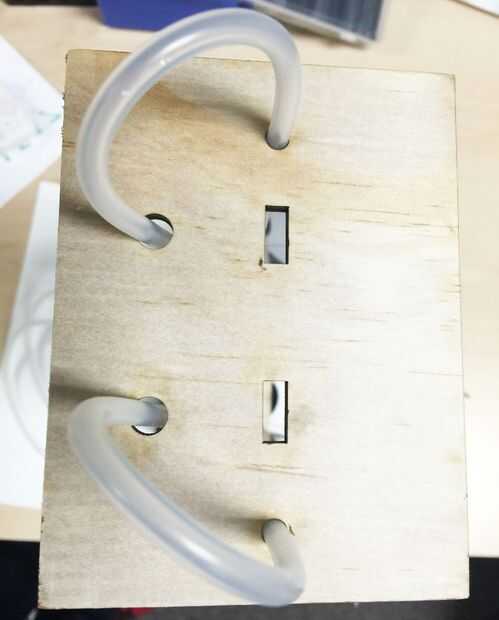

Asegúrese de que las tiras quedan fijas y no moverse. Llene el interior del tanque con agua y revise si hay fugas. En caso de una fuga, seque el caso, utilice el sellador y quede hasta que el sellador seca. Repetir el proceso hasta que no haya fugas. Deslice en la entrada de la bomba en el tanque y llevar la salida de la parte posterior y en la parte frontal de la pared. La necesidad de 2 bombas peristálticas a 12V DC de entrada a trabajar. Tomar las disposiciones necesarias para la entrada de las bombas y para 2 salidas de la caja inferior. El tubo de silicona de entrada se hunden en el tanque. Extraer el tubo de salida en la parte superior y sobre las tiras para simular el efecto de pared de agua. Conectar las bombas a una toma de corriente de 12V DC.

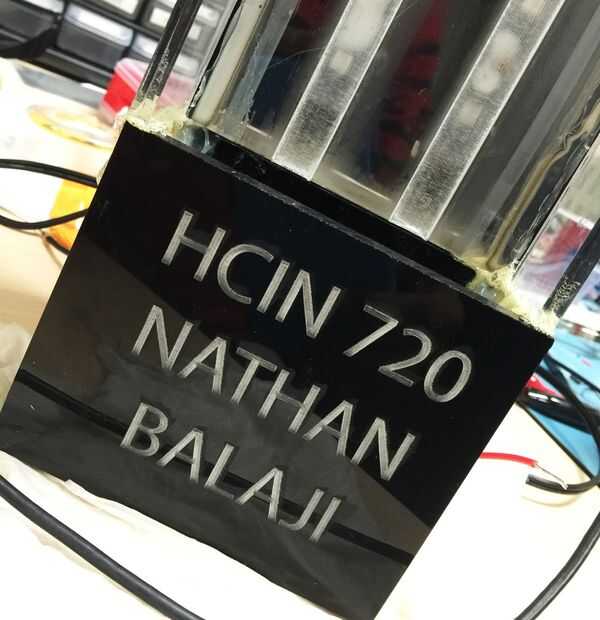

SEA EXTREMADAMENTE CUIDADOSO SOBRE EL ALMACENAMIENTO DE AGUA Y LA FUENTE DE ALIMENTACIÓN Y ASEGURARSE DE QUE EXISTE MUCHA DISTANCIA ENTRE LOS DOS. Arreglar todas las piezas juntas y pegarlas.
