Ethernet sobre líneas teléfono (o lo que sea por cable) (2 / 2 paso)

Paso 2: Prueba, éxito y algunos otros consejos

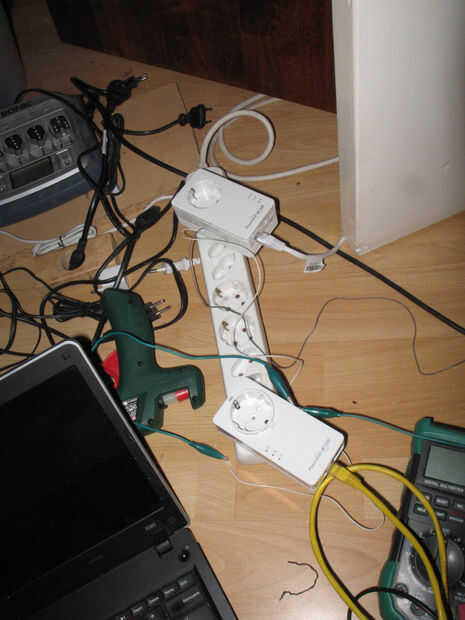

Tan abiertos 2 agujeros en el plástico para que los cables de señal pueden pasar a través, montan todo con cuidado y solo conectan a la energía.

Un fusible de disparo no es la primera prueba exitosa.

En segundo lugar es comprobar con un multímetro los cables de señal que hackeado. Bien, es obvio que no debería mostrar CA 220V :)

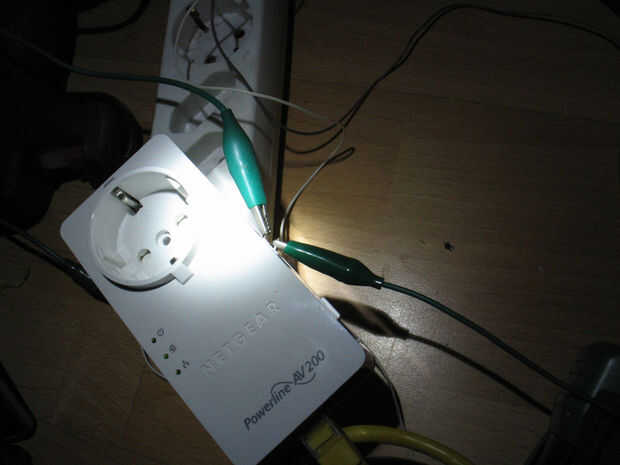

Entonces sólo tiene que conectar los cables entre ellos, conectar algunos cables de ethernet en los equipos HomePlug y

LISTO usted ha hecho :)

Ahora experimento con algo un poco más de 2 metros que hizo la prueba con el :)

Teóricamente pueden ir fácilmente hasta dispositivos homeplug cable de 300 metros, pero su kilometraje puede variar.

Nuestro fue desde el segundo piso al sótano donde el tel es y vuelva a la tercera planta donde está el apartamento de mis amigos. Y funciona como un encanto :)

Algunas ideas y consejos

  • La manera que lo hizo el hack permite poder ser transferido a los cables. Eso es por qué ponemos nuestros cables después de la parte de aislamiento. Así que realmente puede tener una línea telefónica funcionando (50V) y el dispositivo homeplug al mismo tiempo. Voy a intentar también ver si tienes adsl con un separador, pero eso es para futuras investigaciones.
  • En algunas placas (como la segunda ya hackeado) más fácil tomar los cables antes del aislamiento. Realmente sería tan fácil como en la primera junta, tuve que doblar los dos puentes que conectan la señal de la electrónica a la placa de potencia. Si no se siente tan seguro de desoldar los cables que van a 220V, entonces acabamos de hacerlo de esa manera.

Aunque hay un problema con eso. Como no hay ningún aislamiento en la parte de señal, asegúrese de que los cables que utilizas no tienen el poder ellos mismos. Si lo hacen, realmente puede quemar la placa electrónica.

  • Realmente no necesita el Consejo de 220V propiamente. La tarjeta electrónica funciona como un encanto si encuentra las líneas de entrada (otra vez los puentes que van desde el tablero de energía a la tarjeta electrónica) y alimentarlos con energía (algunas placas utilizan algunos hasta 3.3V a 12V). Eso significa que usted puede tener una conexión a internet a una estación remota que funciona con baterías (digamos que un lodge en el bosque).

La razón por la que utiliza la Junta 220V era sólo la conveniencia de powerplugs a través de su propia fuente de abastecimiento.

Hacking tan feliz, espero no hacer cosas demasiado complicadas para usted (su mi instractable Virgen), si tienes preguntas solo fuego-away, reviso el comentario sección bijuteria

PS después de unas pruebas que hicimos en la vida real, aquí están los resultados.

Tipo de adaptadores Powerline (200Mbps, nominal)

Velocidad real máxima en condiciones óptimas (70-80)

Conexión: viejo cobre cables telefónicos, monoclonales, no torcidos

Distancia: alrededor de 40-45meters total

Tiempo 5-6 ms de ping!

Velocidad de transferencia (más menos 8MB/seg. o 60 65Mbps)

Im muy impresionado de cómo bueno y estable funciona!

Es posible obtener velocidades mejor usando un tipo más reciente de adaptadores Powerline como los 500Mbps o incluso los 1000 Mbps, pero no tengo uno alrededor para probar :)
