Estupendo Arcade de maravilla y Super Hero Justiceness (6 / 8 paso)

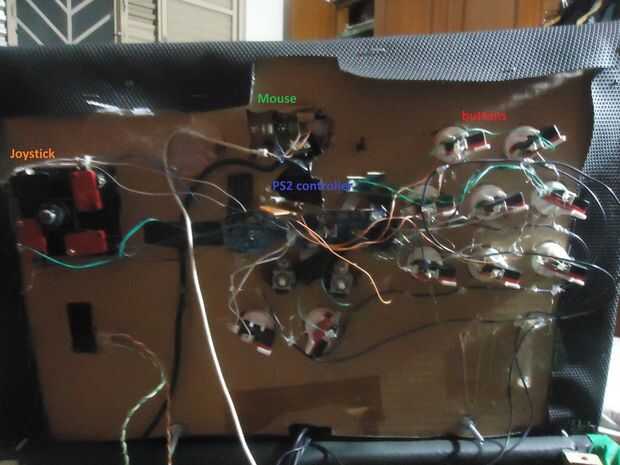

Paso 6: Conectar los botones y el joystick para ps2 controlador.

He añadido un led para cada uno de los botones de amarillo. Su mejor añadir el mismo tipo de leds ya que se soldar en paralelo a una fuente de 5v.

Primero desmontar la PS2 controler y quitar todo pero los botones y analógica de control pcb. Luego pegarlo por debajo con una masa de pegamento caliente y cinta, sólo asegúrese de no cubrir los botones importantes. También cortar cualquier motores, entonces otra vez le dan un agradable zumbido tan probar dejar de alguna manera.

Añadir leds a botones. Con un soldador o algo cilíndrico caliente quema un pequeño orificio en la parte inferior de los botones. Conecte los leds y cerrar con pegamento caliente. Sería bueno escribir en este momento la posición del lado positivo y negativo de los leds.

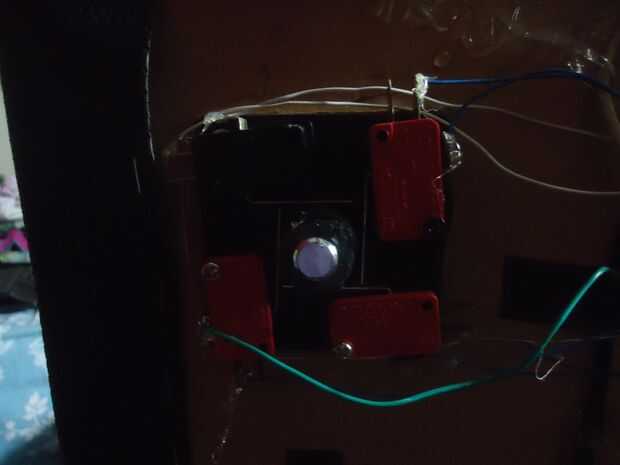

Ahora agregue los interruptores a los botones. Hay una colocación correcta, así que observar el caso de interruptor. Las piernas llevadas pasar por debajo de los interruptores y doblan hacia fuera.

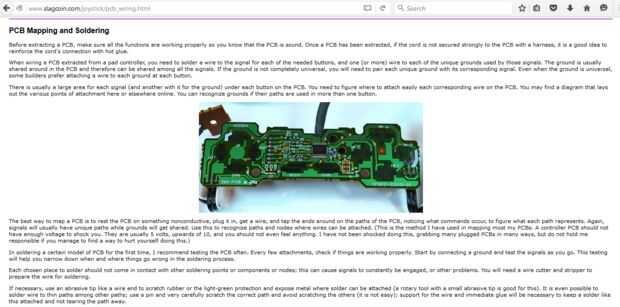

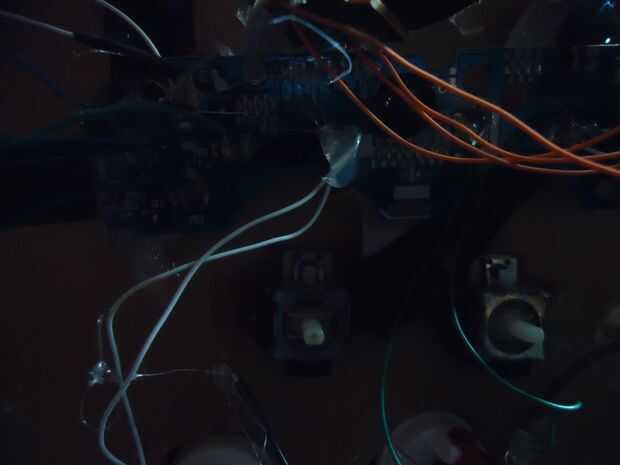

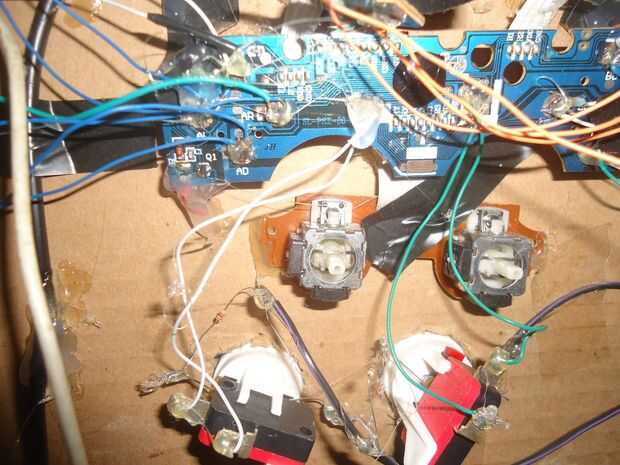

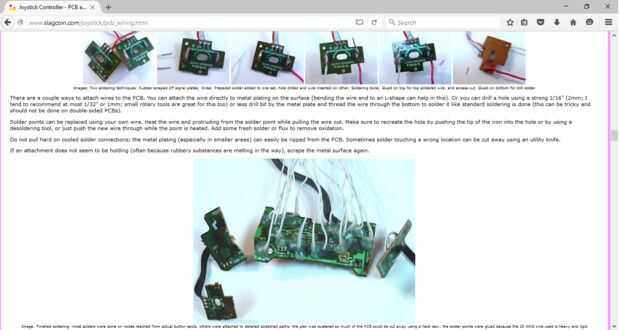

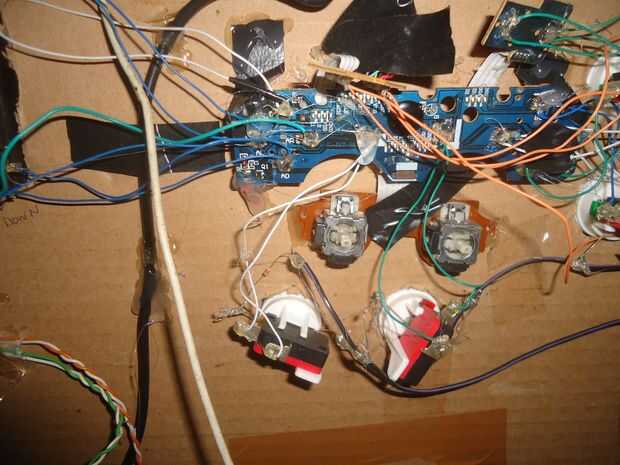

Ahora permite llega a soldar. Cada controlador es diferente por lo que sería mejor buscar información o encontrarla con un multímetro. He usado el sitio slagcoin.com. Tiene un montón de información. Hay cuadros con una captura de pantalla del sitio. Mina tenía las almohadillas de contacto negro para cada botón. I enganchado hasta la pc y entró en la interfaz de usuario de configuración de joystick (para windows ir a dispositivos o el panel de control luego joystick) y aprovechado alrededor de los botones con algunos cables para buscar los contactos. Luego raspar parte del material negro y soldar algunos cables. Bueno para reforzar la conexión con pegamento caliente.

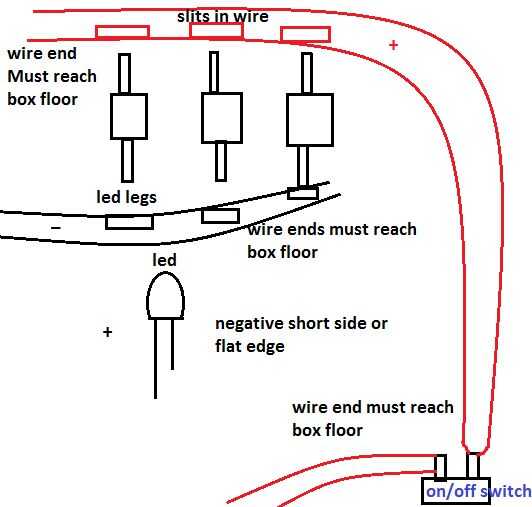

Para los LEDS tuve algunos muy grueso alambre muy largo. Se necesitan dos, uno para positivo y otro para tierra. Medir la longitud, que desea que alcance la parte inferior de la caja aproximadamente donde se llegar a su fuente de alimentación y todos los leds y encendido/apagado. Para cada una de ellas pegar en la parte inferior aproximadamente la mitad de la longitud, los extremos que deba llegar a la parte inferior de la caja y empezar a cortar pequeñas hendiduras en el cable cerca de las patas del led. Ver fotos "artísticas".

Añadir soldadura a todas las ranuras y llevó las piernas y luego unirlos. El cable positivo también se conectará a un interruptor de encendido/apagado. Estos pueden encontrarse en varios juguetes o puede hacer su propia. Conecte el cable positivo a uno del final de los interruptores. Y otro cable para los interruptores de otro tipo de conexión.

En esta etapa montado el lcd Box1 a la cubierta superior de box2. Colóquela en el borde de la mesa (cama) para que la cubierta cuelgue fuera del borde mientras trabajo en el cuadro 2.
