Estudios de chorro de agua LINEA (4 / 5 paso)

Paso 4: prototipo

Los tipos anteriores fueron diseñados como 'genéricas' juntas con ninguna aplicación específica destinada, aunque uno puede imaginar un abanico de posibilidades - de superficies de mesa a sistemas colgante desmontable para juntas que se enclavija de muebles flat pack. Mayor y las juntas podrían ser más arquitectónicas.

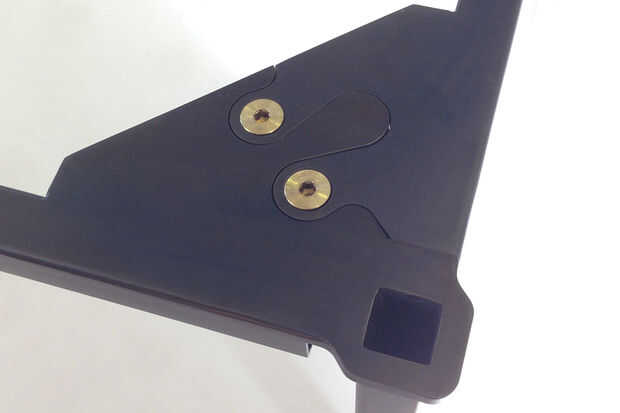

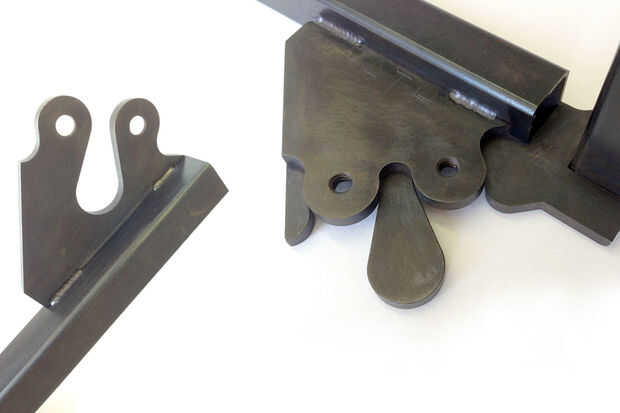

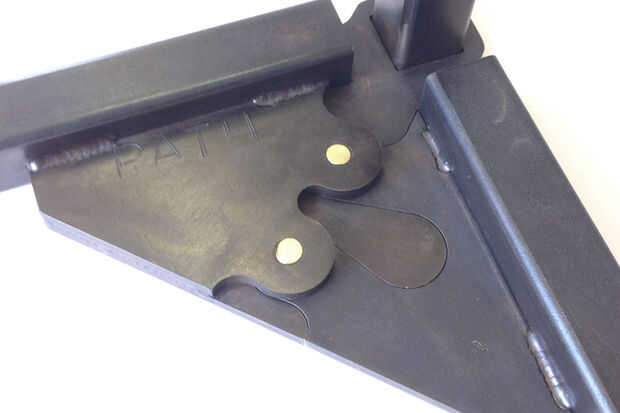

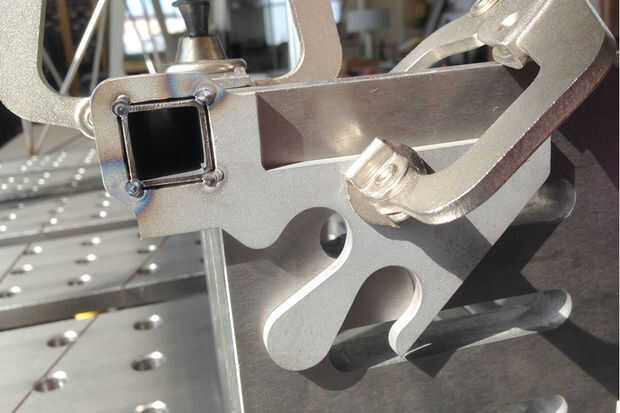

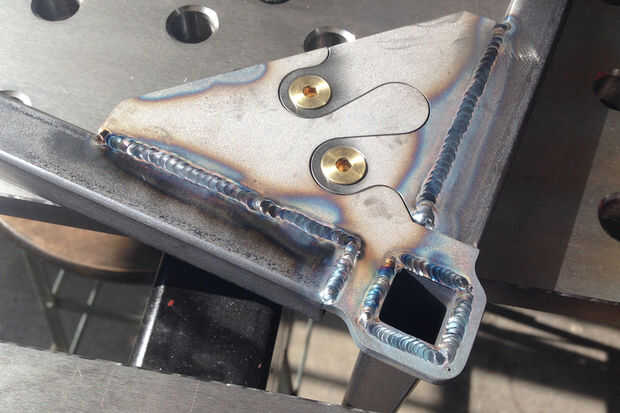

Como un ejercicio para poner a prueba algunas de estas ideas, fue diseñada una condición hipotética articulación tridimensional (esquina). Un conjunto enclavamiento de la placa fue soldada con autógena entre dos barras superiores mientras que una vertical 'pierna' encaja en un agujero (y fue soldada con autógena) en una de las piezas creando una esquina completa. Una placa inferior con un patrón de agujero que empareja el puntal 'desmontable' fue soldada con autógena debajo de la Asamblea de la oposición. Fue aprovechado para recibir dos tornillos, que sujetan la pieza extraíble en lugar. Todas las soldaduras en las parte superior/exterior superficies eran terreno rasante a los tubos y la placa una estética monolítica. El acero fue dado posteriormente una pátina negra.
