Estroboscópica LED de 20W para aviones RC (5 / 6 paso)

Paso 5: Pegar el MOSFET

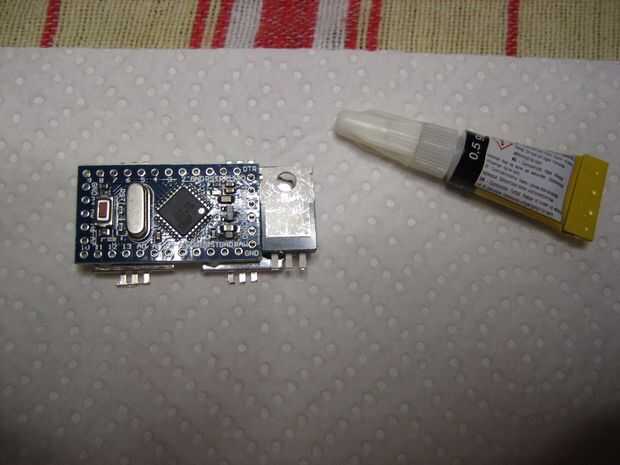

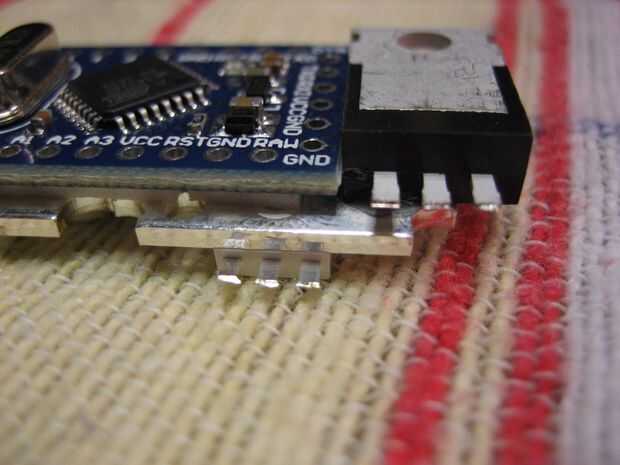

He utilizado pegamento de secado rápido para montar el MOSFET como muestra la imagen en la parte trasera de un LED. También he cortado la mayor parte de las piernas,

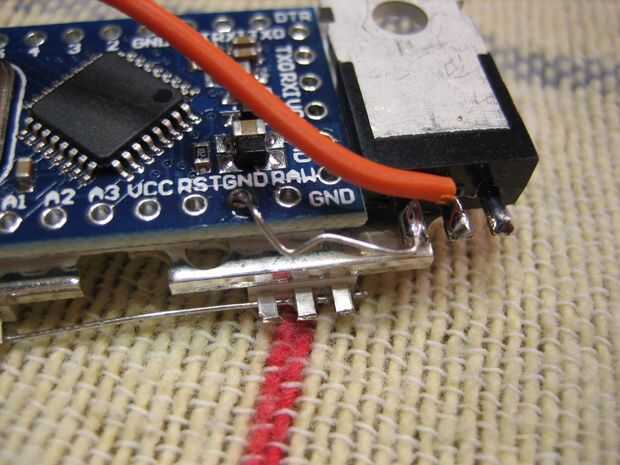

Ahora es el momento para soldar todo junto. Las piernas en el MOSFET es como en la foto (visto de izquierda a derecha en el lado del disipador de calor): 1 - desagüe, 2 - fuente y 3 - la puerta.

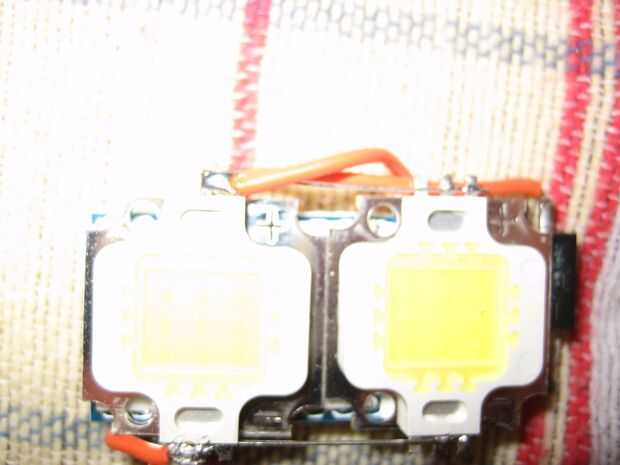

* El "menos" (-) lado de los LEDs debe conectarse a la fuente (de la pierna en el medio) en el MOSFET

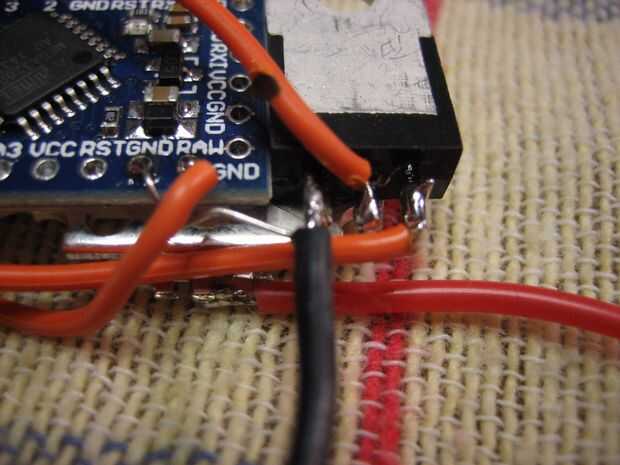

* El "plus" (+) lado del LED debe conectarse a "crudo" en el Arduino (no Vcc) y también el + 12V cable de alimentación de la fuente de energía de la batería

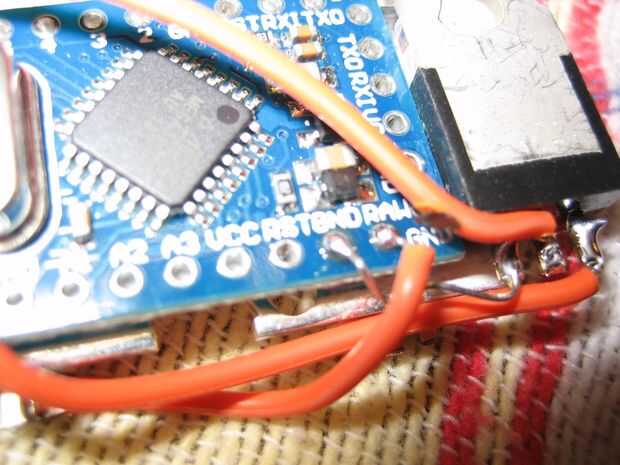

* El cable de tierra (menos el cable de alimentación de 12V) debe conectarse a GND de Arduino y la pierna izquierda en el MOSFET (desagüe).

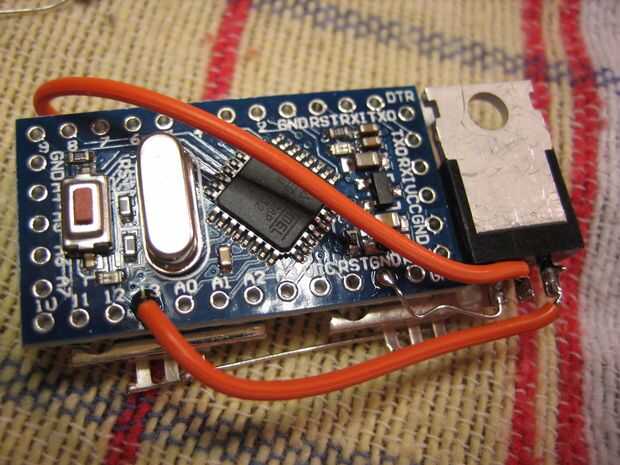

* Por último, la puerta de MOSFET (pierna derecha sobre las imágenes) debe conectarse directamente al pin 13 de th Arduino con un cable corto.

Si lo desea, puede embalarlo en un tubo retráctil transparente para proteger el circuito de la lluvia y la suciedad cuando está instalado en el avión de aviones no tripulados. Con aproximadamente sólo 15 gramos de masa, el producto final es muy ligero para su uso.

Puede cambiar el código usted mismo por supuesto, pero ten en cuenta que si el ciclo de trabajo de los LEDs es alto, pondrán muy caliente y probablemente dañado. En este código hay un total de 1240 mS (milisegundos) para un ciclo, en el que los LEDs se dan vuelta en sólo 40 mS. esto nos da 40/1240 * 20 = 0,65 vatios consumo de energía media, incluso cuando los LEDs parpadean en 20W completo energía en pulsos. Ellos no se pondrá calientes en este nivel medio. Esto también es una buena noticia para la batería del avión con respecto a tiempo de vuelo.

NOTA (!):
La energía de la batería será al conector de "raw" de Arduino, no "Vcc".
El mini Pro (y sus clones de 5V) tienen un regulador de voltaje incorporado que acepta voltajes hasta 16V o más y regula la tensión hasta 5V internamente en el tablero. Esto es importante - si usted confunda la entrada de "materia prima" con la "Vcc", dañarás tu Arduino.
