Paso 3: De físico a Digital
Este proyecto fue el resultado de una Residencia a artística en el taller de Pier 9, donde se encuentran el personal de Instructables y un número de otras compañías propiedad de Autodesk. A través de la residencia, me presentaron 123D Apps - hacen una colección de aplicaciones gratuitas y de fácil manejo para modelado 3D. Este paso utiliza 123D Catch para analizar el modelo de arcilla, y en la parte 2, usaremos Make 123D para cortar el modelo de malla en un diseño de la parte 2D. Lo que gusta de estas aplicaciones es que corte mucho tiempo haciendo algo complejo modelar funciones mucho más fáciles. La mejor parte es que era capaz de trabajar directamente con algunos de lo 123D equipo de aplicaciones para resolver y dar respuesta en las aplicaciones - gracias Christian y Rob por toda tu ayuda!

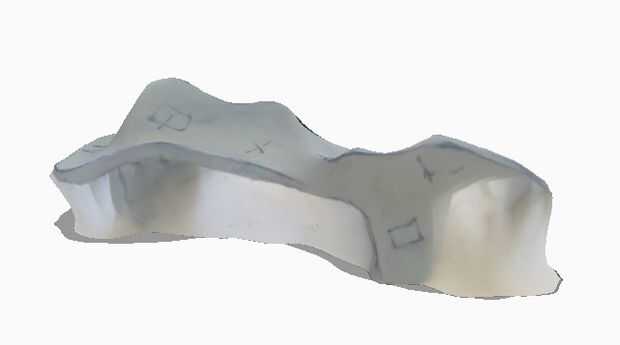

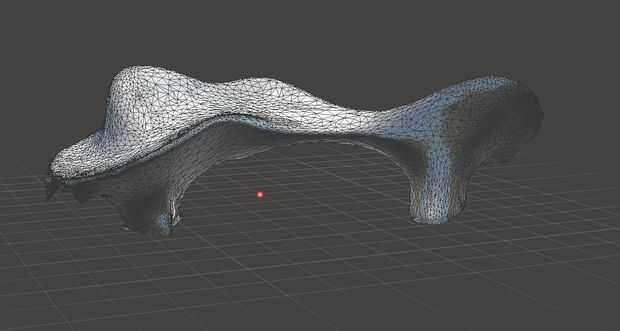

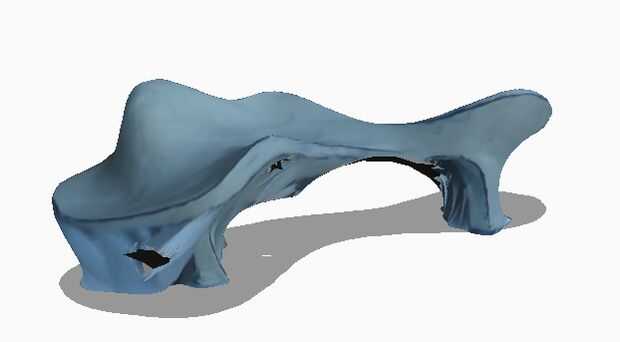

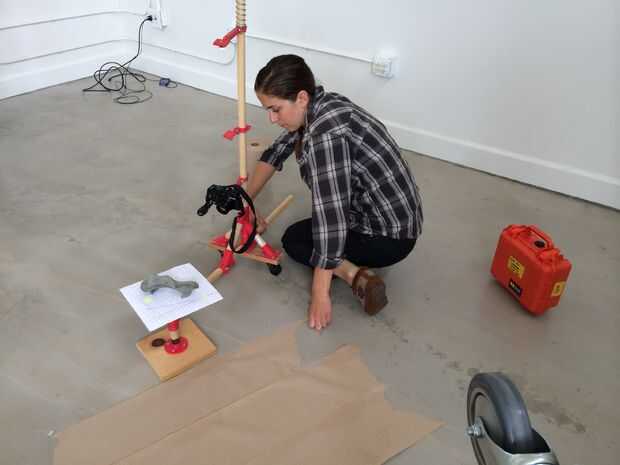

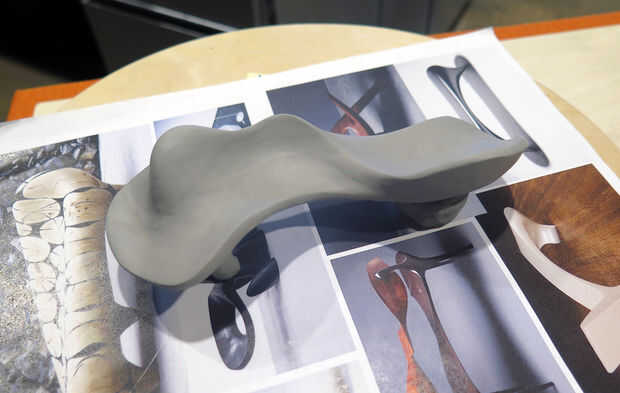

123D catch es una aplicación gratuita que te permite crear análisis 3D de objetos físicos. Después de descargar la aplicación, configurar el modelo de banco de arcilla en un taburete con un fondo de papel de periódico: la aplicación utiliza patrones irregulares para registrar las fotos. También he añadido marcas para el modelo de arcilla. Tomé una serie de 20 fotografías secuenciales en pequeños incrementos alrededor del modelo de arcilla, desde un ángulo bajo ángulo de media y alta-ángulo - un total de 60 fotos. Subir las fotos a la nube de captura 123D y el programa de unir las imágenes y crear un modelo de malla 3D de las fotos. El modelo puede ser reparado en la edición de malla en la aplicación web. Su bastante fácil de usar! Aquí están algunos consejos para obtener una captura más exitosa.
Guía de inicio rápido de captura 123D
-Uso diario con un patrón irregular para el fondo.
-Superficies llanas, reflectantes y transparentes no funcionan.
-Cierre para arriba y rellene el encuadre con el objeto.
-Iluminación aún es útil.
-No mover el objeto al tomar las fotografías. Ponerlo en una plataforma estacionaria que puede caminar todo el camino y mantener la cámara a una distancia relativa para todas las fotos.
------------------------------------------------------
Una vez tuve un modelo exitoso acoplamiento del análisis captura, estaba lista para hacer una maqueta de madera contrachapada, para poder evaluar y modificar el diseño antes de entrar en la fabricación de la escala completa. Ver cómo hice una maqueta en estratos Banco / parte 2 de 3.
