Estetoscopio electrónico (1 / 21 paso)

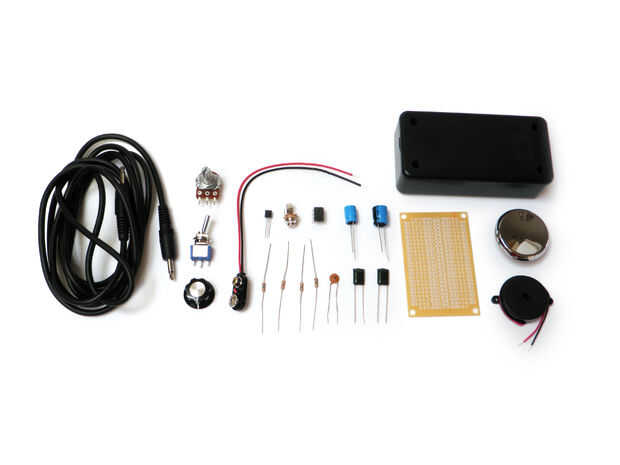

Paso 1: Ir a buscar cosas

Se necesita:

-1-1/2" plana redonda Pomito
-LM386 Voltaje Audio Amplificador de bajo (modelo: LM386 | Catálogo #: 276-1731)
-MPF102 Transistores (modelo: FET MPF102 | Catálogo #: 276-2062)
-Resistencias de película de carbón de 1K ohmios 1/4 Watt (modelo: 271-1321 | Catálogo #: 271-1321)
-Resistencias de película de carbón de 1M ohmios 1/4 Watt (modelo: 271-1356 | Catálogo #: 271-1356)
-10 ohmios 1/4W 5% Resistor de película de carbón (modelo: 271-1301 | Catálogo #: 271-1301)
-Resistencias de película de carbono de 4.7K Ohm 1/4 Watt (modelo: 271-1330 | Catálogo #: 271-1330)
-(x2) 0.047µF 50V 10% PC-montaje condensador (modelo: 272-1068 | Catálogo #: 272-1068)
-220µF 35V 20% Radial plomo condensador electrolítico (modelo: 272-1029 | Catálogo #: 272-1029)
-100µF 35V 20% Radial plomo condensador electrolítico (modelo: 272-1028 | Catálogo #: 272-1028)
-0.1µF 50V condensador de disco de cerámica-Q (modelo: 272-135 | Catálogo #: 272-135)
-Proyecto de recinto (3 x 2 x 1") (modelo: 270-1801 | Catálogo #: 270-1801)
-Tablero de PC multiusos con 417 agujeros (modelo: 276-150 | Catálogo #: 276-150)
-Auriculares de Gumy® JVC (modelo: HAF150B | Catálogo #: 55042619)
-10K-Ohm potenciómetro Linear Taper (modelo: 271-1715 | Catálogo #: 271-1715)
-Mando hexagonal (modelo: 274-407 | Catálogo #: 274-407)
-1/8 mono Panel de montaje Audio Jack (modelo: 274-251 | Catálogo #: 274-251)
-1/8 Mono 6-pies "enchufe Mono 1/8" conector con Cable blindado (modelo de: 42-2472 | Catálogo #: 42-2472)
-Totalmente aislado 9V batería conectores Snap (modelo: 270-325 | Catálogo #: 270-325)
-Enercell® batería de 9 voltios alcalina (modelo de: 23-853 | Catálogo #: 23-853)
-Pulso Piezo de 90dB (modelo: 273-066 | Catálogo #: 273-066)
