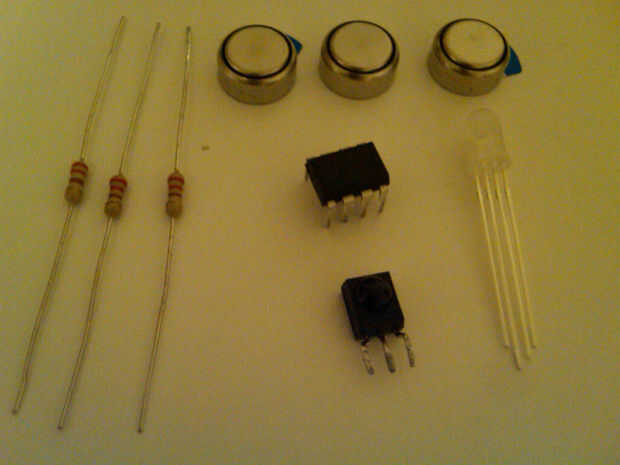

Paso 1: Conseguir lo que necesita:
1 ánodo común RGB LED (yo tengo la mía de adafruit.com (#159))
3 resistencias de 1/4 vatios 220 ohm
1 fototransistor infrarrojo (IR) (usted puede pedir uno de adafruit.com (#157) o salvamento uno).
3 o 4 baterías de 1,4 voltios (lo obtuve en la farmacia (para audífonos))
La phototransisitor de IR que usé en este proyecto vino desde el panel frontal de un VCR sin vida. Si usted está pidiendo otras partes, es barato comprar una nueva ($ 2?), pero en realidad recibo una patada de tantas partes como puedo salir de viejas máquinas de excavación.
Las resistencias sólo sirven para limitar la corriente para el LED, para cualquier cosa, desde 180 a 560 realmente estaría bien, sólo uso 3 del mismo valor.
Si los LEDs RGB encontrará son cátodo común, conecte el pin común a tierra, obviamente, pero creo que el código seguirá funcionando, produciendo sólo el complemento cromático de lo que se podrían obtener de una parte de ánodo común. Creo.
Para este circuito, me apila hasta 4 pilas pequeñas y consiguió unos 5,4 voltios. En el pasado, he ejecutar proyectos utilizando los LEDs RGB y Attiny85 con una célula de la moneda de 3 voltios (tipo CR2032), pero el transistor IR en este proyecto parece querer realmente a 5 voltios para funcionar correctamente.
