Paso 2: Plan de

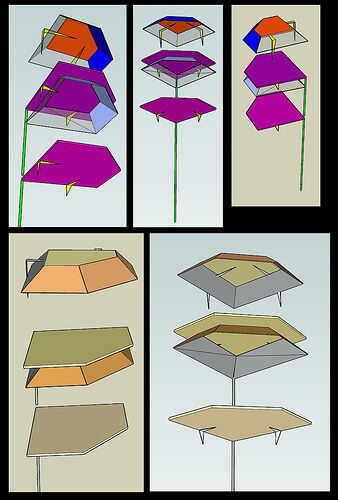

Revisa la primera imagen, las representaciones de la estantería acabada, para tener una idea de como se ve en 3D. En esa imagen, los tiros principales están coloreados por parte:
Púrpura es los estantes
La naranja es la tapa de madera contrachapada de dosel superior
Azul oscuro y luz son la madera de cubierta
Amarillo son soportes de estante
El verde es los tubos de drenaje
Gris transparente es la lámina de pelado forro las espaldas de los toldos.

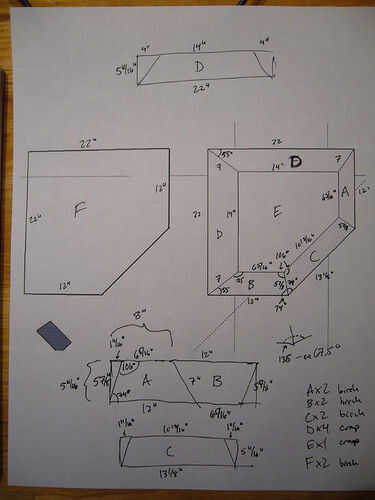

La otra foto es un bosquejo de los trozos de madera y varios cortes necesitados. Las piezas son etiquetadas por carta.
A, B y C: las piezas delanteras de la capota. Hecha de la madera de 1/8". (Azul en el procesamiento)
D: las espaldas de los toldos. Solo será papel de estaño, ya que usted no puede realmente verla, sin necesidad de utilizar madera. (Gris transparente en la prestación)
E: la tapa de la cubierta superior. (Orange en la prestación)
F: las estanterías reales (púrpura en el procesamiento)
La tercera imagen muestra la disposición de la madera (coloreado semejantemente a la primera imagen, letras correspondientes a la segunda) y cómo cortarlo. Las piezas del pabellón A, B y C encajan convenientemente para el corte de las tiras de la madera contrachapada.
