Paso 4: Resistor Pack soporte estructura
Hay un montón de notas en estas fotos. Pero los fundamentos son:

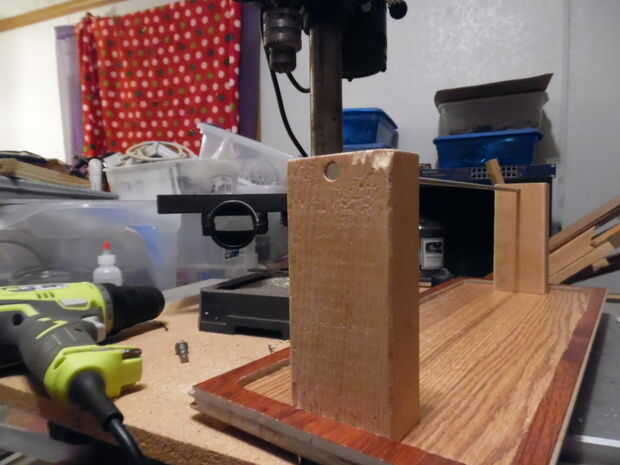

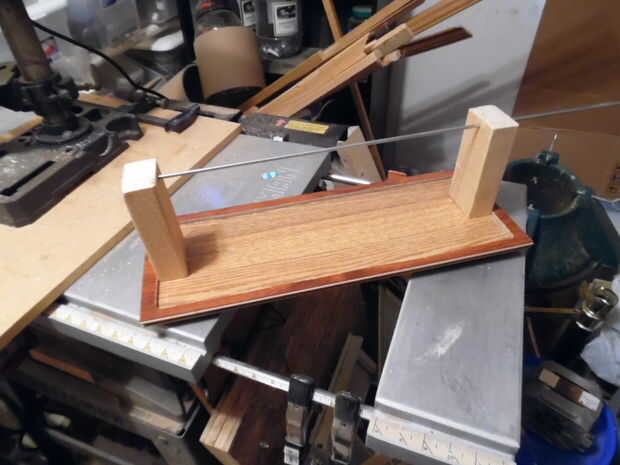

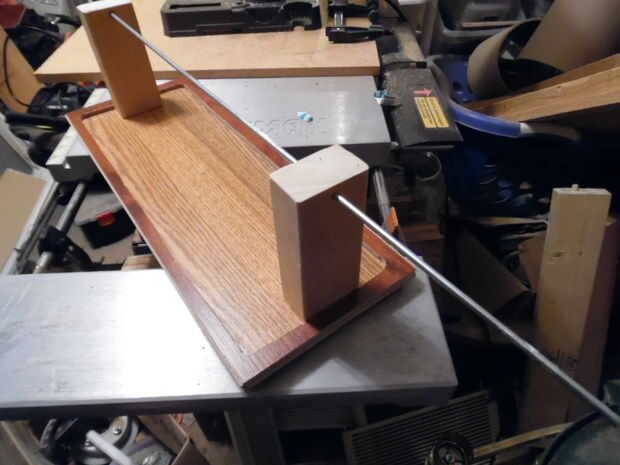

Usé algunos pedazos de desecho de 2 X 4s que fueron cortados ya que el tamaño real es: 1.5 X 2.5 X 5.75. Pero hay uno en cada extremo del cajón. Apilar los soportes juntos y les sujeta juntos mientras que perforé un agujero para la varilla (3/8") en ellos. Esto fue hecha para asegurarse de que el agujero fue igualmente colocado en ambos soportes sin tener que medir muchísimas veces y espero que la varilla no enlazar en los soportes cuando se enrosque la varilla a través de los agujeros después de que los soportes están asegurados para el cajón.

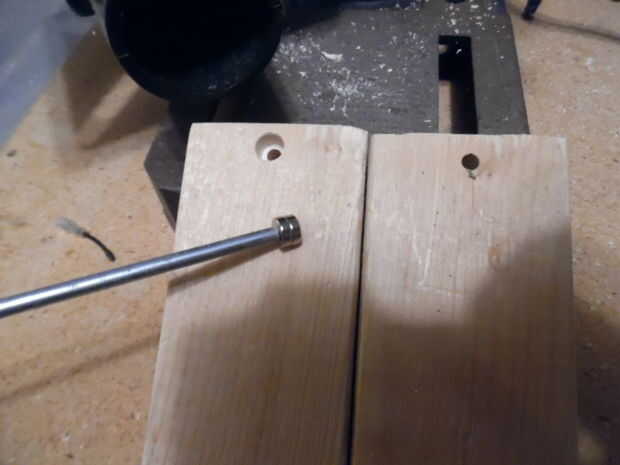

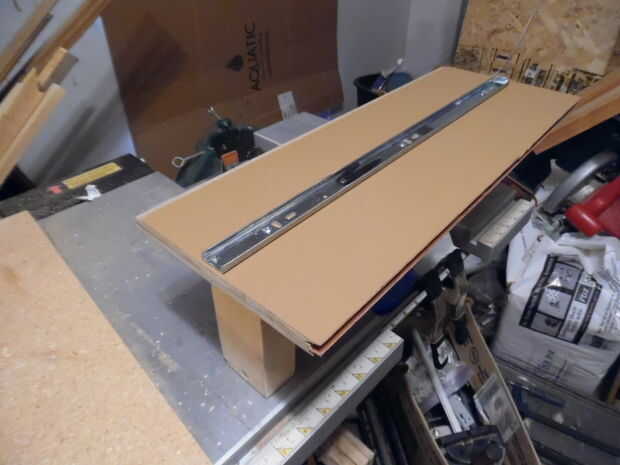

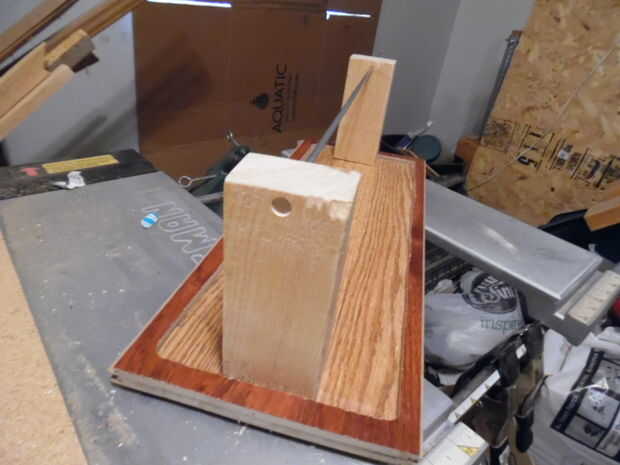

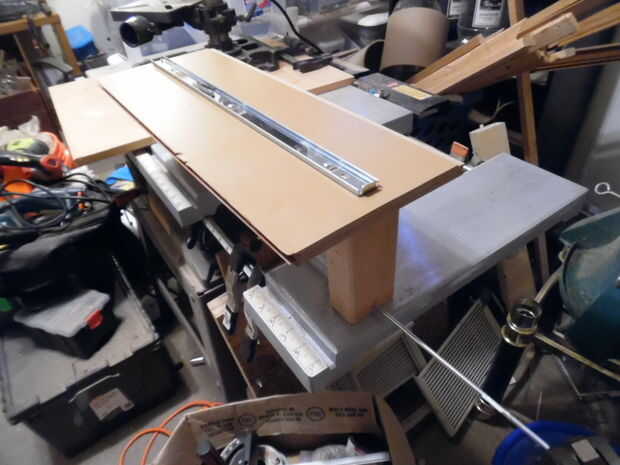

He utilizado un router forster broca para hacer el agujero para los imanes que me consiguió un buen ajuste de los imanes. Aunque ellos fueron cayendo hacia fuera de la manera más fácil entonces que esperaba. Entonces se coloca el soporte en el cajón donde debe ir y la varilla roscada y asegurado que todas encajan entre sí para probar la conexión. Lo hizo así que volver a montar todo esto boca abajo sobre el Banco y alineados los soportes de madera al centro del carril de la diapositiva.
Entonces usé 2 tornillos en cada apoyo con cada uno de los tornillos a cada lado del carril (lo siento olvide tomar esa foto).
Luego girar todo el conjunto al revés derecho.
