Estante de madera de registro de diseño (1 / 5 paso)

Paso 1: El diseño - lo que usted necesita

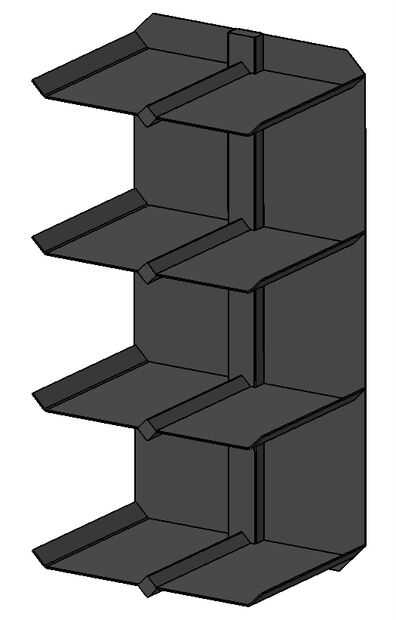

Diseñé con un 3D modelado suave, para conseguir todos mis dimensiones listos para ordenar.

Se hace con un respaldo de protección de la placa y un poste vertical central.

Los pequeños tubos horizontales atraviesan el poste vertical y serán soldado con autógena de la parte posterior y delantera del tubo vertical, para asegurar una buena rigidez de la Asamblea.

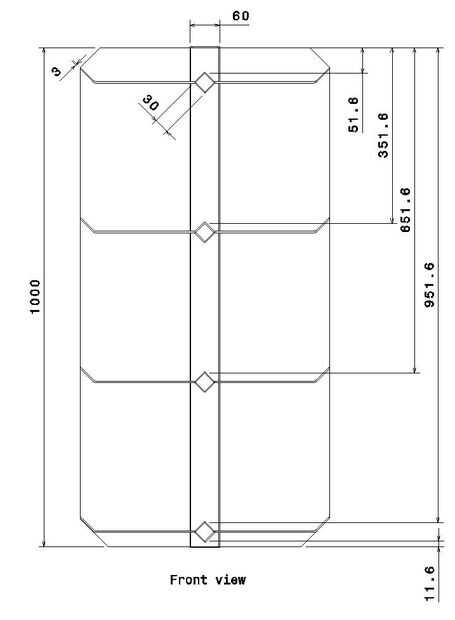

He hecho 1 metro de altura y 500mm de ancho.

Para obtener el material, directamente pedí las hojas de corte y tubo la dimensión correcta a un vendedor de metal reciclado.

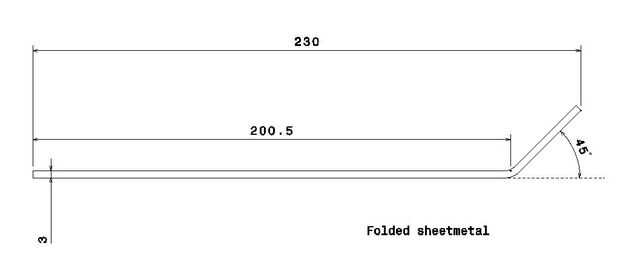

Le pedí a mi taller local para doblar las hojas gruesas de 3mm en un ángulo de 45°, siguiendo el dibujo adjuntado.

Aquí están los detalles de lo que necesitas:

Material:

A 1000mm por 500mm, hoja gruesa de 1, 5 mm

8 veces un 250x350mm, hoja de 3mm

4 cuadrados tubos de 30x30mm, 2mm de espesor, largo 350mm

1 tubo cuadrado de 60x30mm, 2mm de espesor, 1000 mm de largo

3 tornillos para la pared (fijación de resina), dependiendo de su material de paredes

Cierta protección de goma para bordes de chapas metálicas.

Herramientas:

Soldadura imanes cuadrados

Taladro con brocas de metal grande

Rompecabezas con las láminas de metal

Amoladora

Estación de soldadura

Protección:

Guantes!

Gafas!

Protección para los oídos

Ropa no inflamable
