Estante de la herramienta - swing away (4 / 6 paso)

Paso 4: Portadores de bisagra

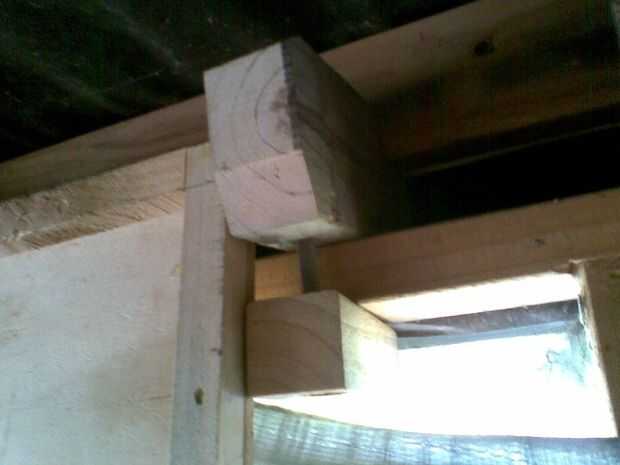

Primero me di cuenta de dónde iba a colocar la Junta - esto regula la longitud de los portadores, entonces yo cortar las formas correctas para encajar (ver foto - 10) esto es completamente personal a sus necesidades.

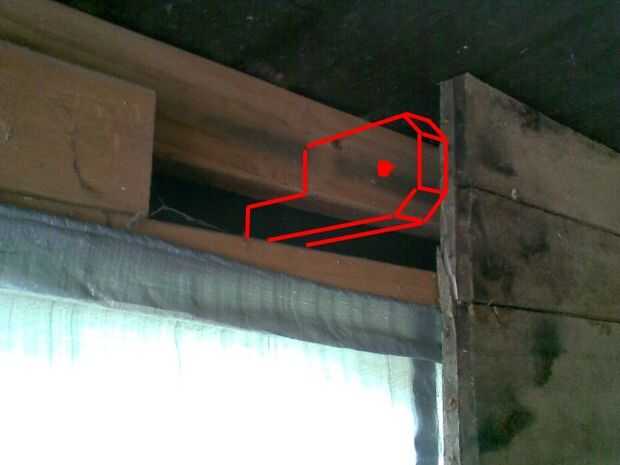

En mi caso la estructura del garaje es pequeña (barato) y no tengo ningún deseo de pimienta con agujeros, así que un método de sujeción entre la placa superior y el techo - (imagen 11 de su interés)

Una vez que se han averiguado cómo lejos de la pared desea su Consejo, a ello se suma al menos 10cm y redondear los extremos (véase el cuadro 12 (2)) (mejor ligan con una sierra de banda para que sean el mismo.)

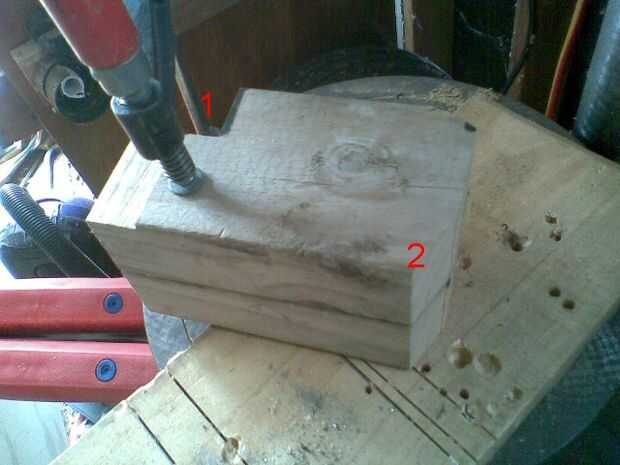

Luego coloque sus portadores hacia arriba en posición y marque con una notación que representa el interior más cara (el borde hacia el otro) y sujetarlos para que el interior se enfrenta son más externo. (ver imagen 12)

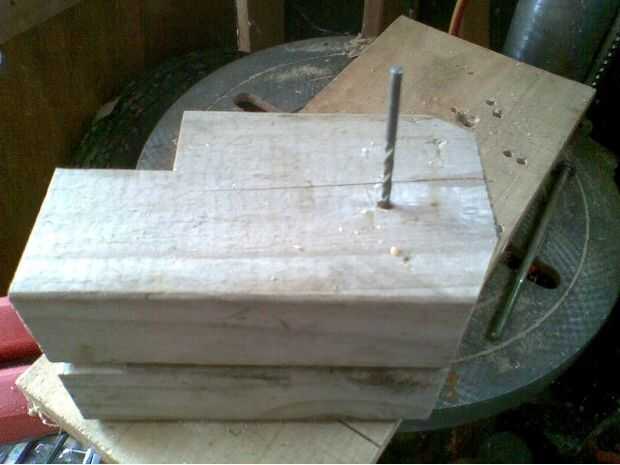

Usando un taladro fino, P (dicen que 3mm) Perfore un orificio piloto en el centro requiere - derecho a través el portador más superior en a la siguiente. (imagen 13)

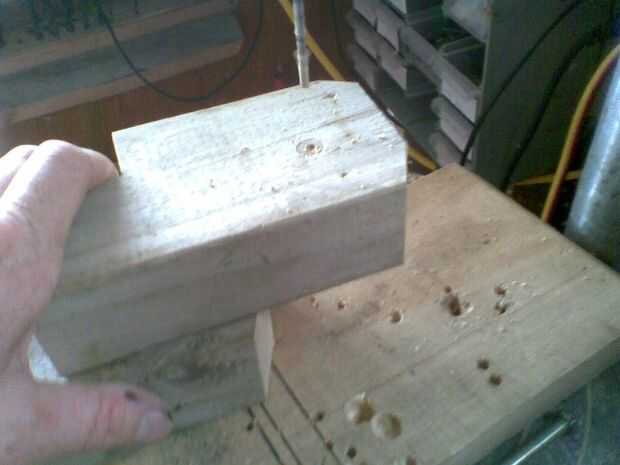

Naciones Unidas sujetarlos y poner el uno a un lado y continuar perforar el agujero piloto a través de la parte inferior de su propio. (cuadro 14)

Ahora tiene coincidencia de centros.
