Estante de la esquina 3D (2 / 4 paso)

Paso 2: Enmascara hacia fuera

Ahora aquí es la parte difícil. He hecho mi mejor esfuerzo para hacer los cuadros como fácil de entender posible.

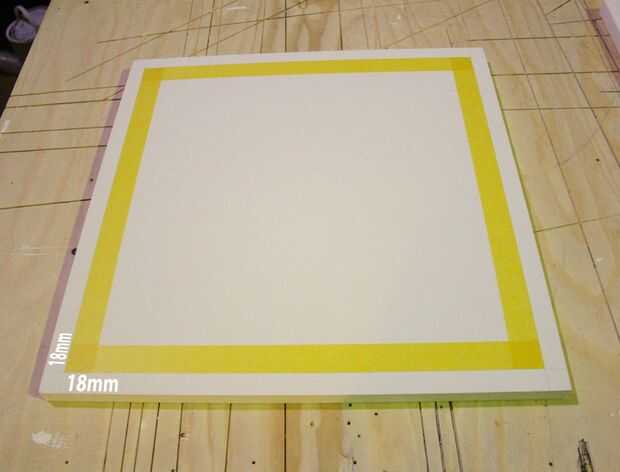

Imagen 1

Este es el 420 x 420 mm (derecha).

Marca 18mm desde el borde y la máscara con cinta.

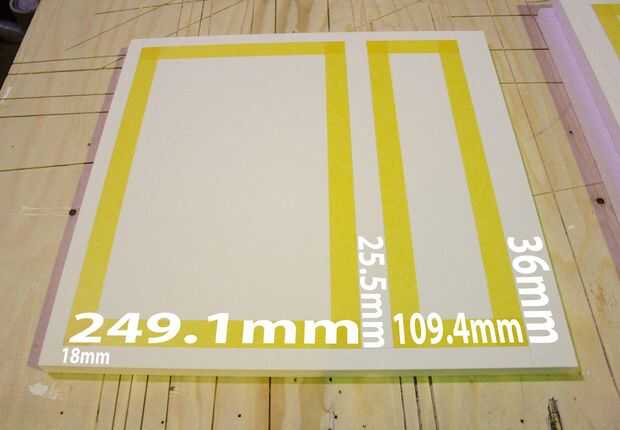

Foto 2

Este es el 438 mm x 420 mm (izquierda). Para facilitar la explicación, establecen la junta con la medición de 438mm va de izquierda a derecha y el 420mm medición va de arriba a abajo.

Máscara a 18mm en la parte inferior, los bordes izquierdo y superior de la Junta y luego la máscara 36mm hacia el borde derecho.

Medida de 36mm marca 109,4 mm (soy consciente de las medidas exactas loco, pero quería mina para ser perfecto y el tuyo).

La franja que va de arriba a abajo medidas 25,5 mm de ancho.

Esto debería dejar 249,1 mm en el lado izquierdo de la raya.

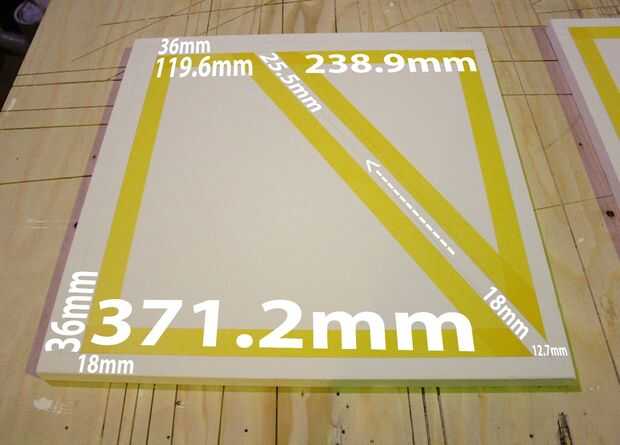

Cuadro 3

Se trata de 438 x 438 mm (fondo).

Enmascarar de 18mm en la parte inferior y la izquierda los bordes de la Junta y 36mm en los bordes superior y derecho.

A partir de la esquina inferior izquierda, (hacia arriba y a la derecha) marca en lápiz 12,7 mm de la esquina de la cinta.

Estas dos marcas deben ser de 18mm aparte. La franja que va de esta fans de esquina hacia fuera a 25,5 mm de ancho.

Desde la esquina superior izquierda de la cinta, marque en 119,6 mm.

Luego marca 25,5 mm para la banda.

Esto si dejo 238,9 mm a la izquierda de la raya.

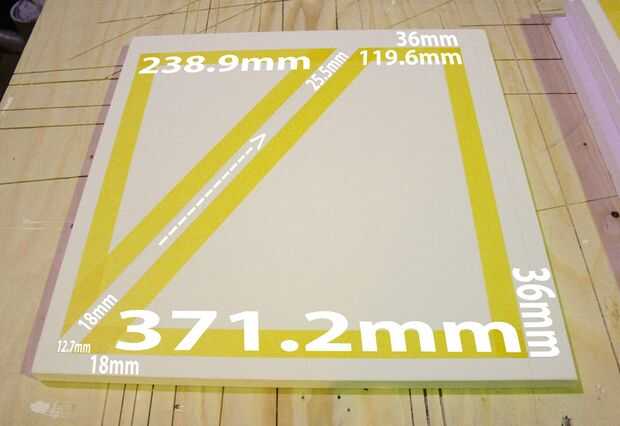

Cuadro 4

Se trata de 438 x 438 mm (Top)

Esta es una imagen espejeada de la foto 3 (abajo).

Enmascarar de 18mm en la parte inferior y derecha bordes de la Junta y 36mm en los bordes superiores e izquierdos.

A partir de la esquina inferior derecha, (hacia arriba e izquierda) marca a lápiz 12,7 mm de la esquina de la cinta.

Estas dos marcas deben ser de 18mm aparte. La franja que va de esta fans de esquina hacia fuera a 25,5 mm de ancho.

Desde la esquina superior derecha de la cinta, marque en 119,6 mm.

Luego marca 25,5 mm para la banda.

Esto si dejo 238,9 mm a la derecha de la raya.

En la foto no

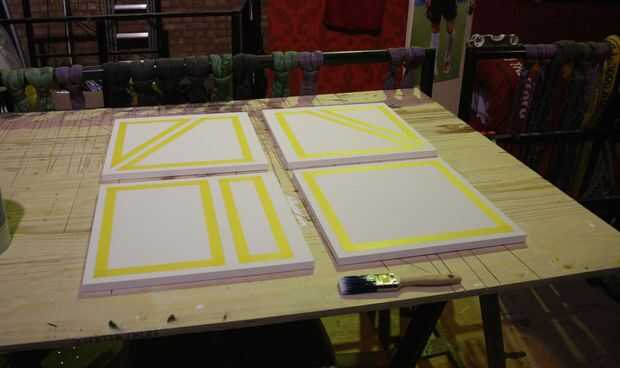

Después de usted ha enmascarado todo lo se necesita para flip tableros (superior e inferior) 438 x 438 mm largo y máscara de 18mm en los bordes.
