Estaciones terrenas FPV - Guía Simple y una descripción básica de mi build de GS (4 / 6 paso)

Paso 4: Nos vamos a

MARK IT OUT

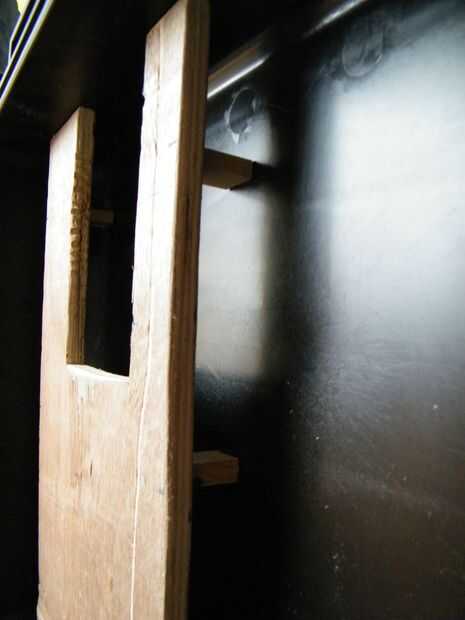

Cuando crees que tienes un marco interno decente para trabajar con su tiempo para moverse hacia adelante.

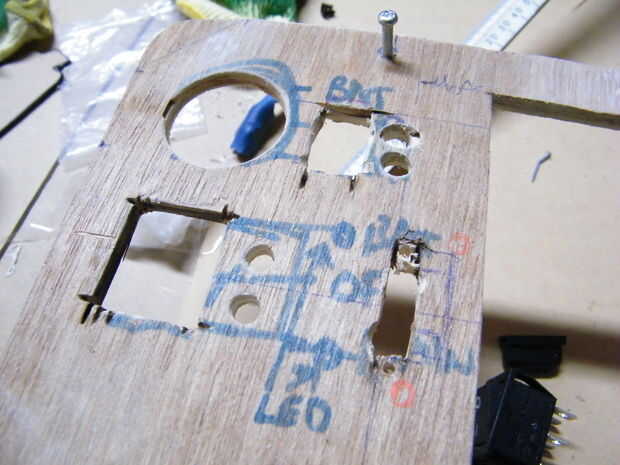

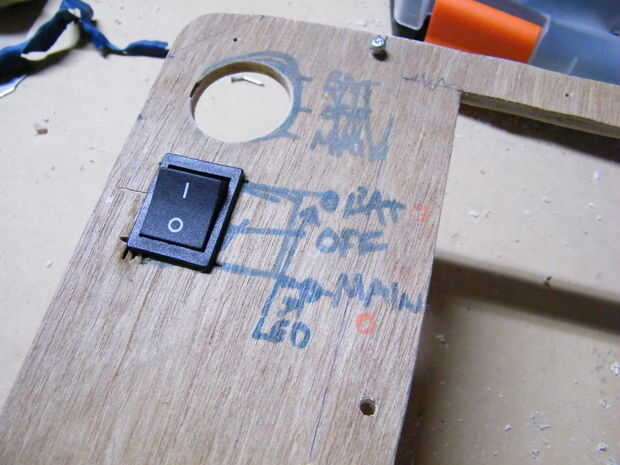

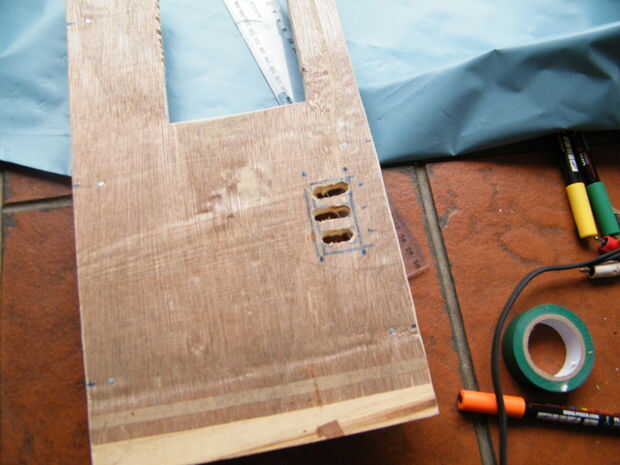

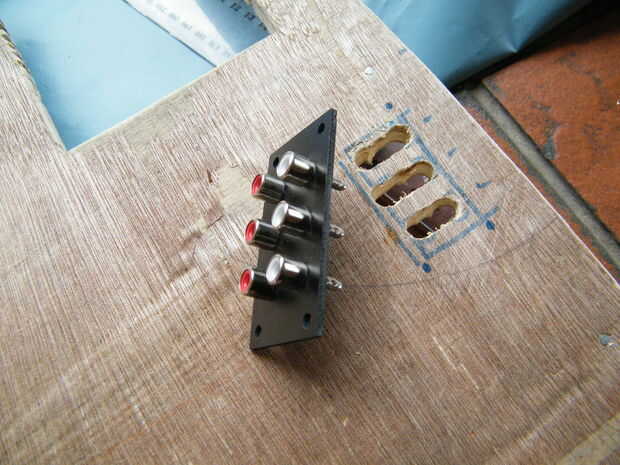

¿Dónde quieres tu para montar sus interruptores y leds? Tratar de obtener una imagen mental de lo que tu después. Marque con un bolígrafo. Vuelva a verificar su correcta y las dimensiones son correctas. Queremos un buen ajuste si podemos evitarlo. En este punto cuando han averiguado y marcado exactamente donde usted quiere sus interruptores etc. que ir es hora de empezar a taladrar y cortar en unos agujeros. Prueba para ver si encajan bien o necesitan un poco más espacio para encajar. Tómate tu tiempo. Dependiendo de qué herramientas tienes y el tamaño de los conmutadores puede ser capaz de usar una herramienta dremel. Pero usted podría apenas perforar algunos agujeros y archivo y recortar lo que usted puede manualmente.

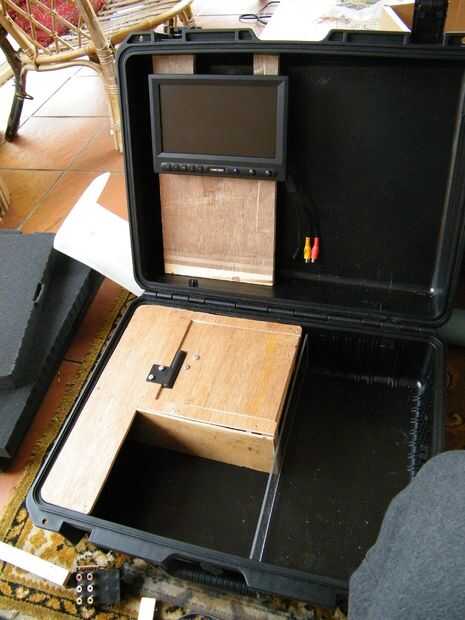

Vas a tener que montar al monitor si tienes uno. No tengo una foto pero había hecho un soporte y había conectado a mi monitor al marco. Tuve algunos tornillos que encajan muy bien con los agujeros de mi monitor. Si utilizas tu propio tornillos Asegúrese de no ir demasiado lejos en el monitor o que pueden dañar y o corto hacia fuera. Si los tornillos en forma pero son demasiados intente hacer un espaciador si es posible, por lo que sólo pueden atornillar hasta ahora.

CABLE PREP
Empezar cualquier preparación para cableado su engranaje para arriba para interruptores etc.. Si es posible probarlos antes de soldar para interruptores. Por esta razón usé los conectores de espada como pueden eliminarse fácilmente si es necesario. Hice configuraciones de cable desmontable para enlazar entre fusibles interruptores y leds y al contrario compatible con conector de alimentación para enchufar mi entrada de alimentación de monitores. Si va a hacer esta marca seguro que usted Compruebe la polaridad primero. Si tu monitor vino con un conector de alimentación/transformador puede probar esto a ver. Mina era positivo porque creo que serían más. Que significa el centro del enchufe es positivo y alrededor de la manga en negativo caso que usted no ya sabía. Por favor tenga cuidado!!! Utilice un multímetro sólo si entiende lo que está haciendo. Si no consigue ayuda de un amigo experto de tecnología.
Recuerde la electricidad puede ser muy peligrosa. Ser prudentes y tomar su tiempo y mantenga su seguro!!!
