Estación que suelda básica modificable (3 / 15 paso)

Paso 3: Construcción de la plataforma (2/2) - montaje de la plataforma de la estación de soldadura

¿Vamos a montar la estación de soldadura, vamos?

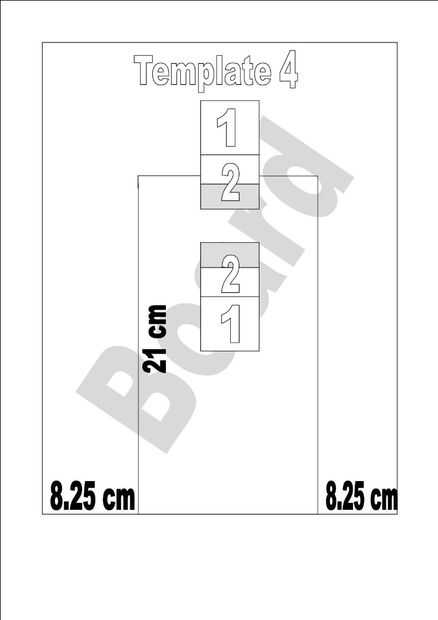

Echar un vistazo a la plantilla 4. «1» son el cuboides (2 x 2 x8 cm) desde una vista superior, "2" son la L en forma de piezas de madera cortadas de los cubos.

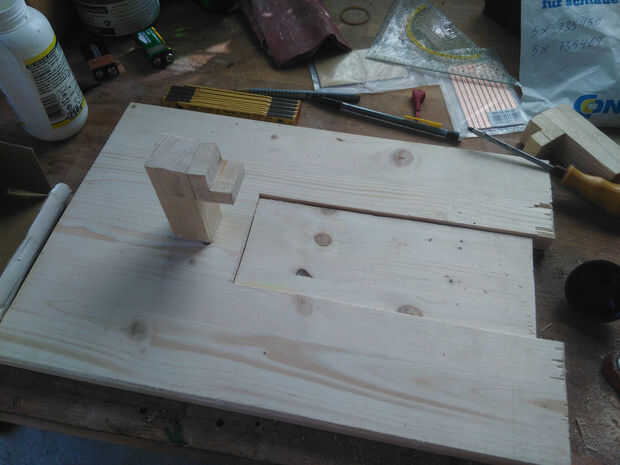

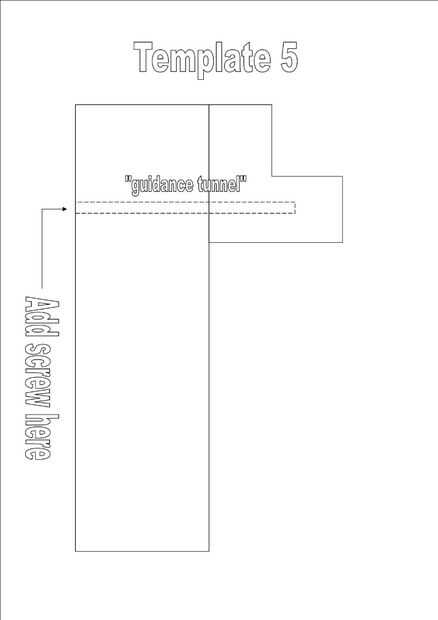

  1. Montar el L en forma de piezas de madera en la parte frontal del cubo, girando la pieza de L en el cuboide. Tenga cuidado de poner el tornillo debajo de la media de la pieza L, a menos que sea más cortas que los míos. Echa un vistazo a plantilla 5 de aclaración. Antes de enroscar el tornillo, corte una abertura de 90° en la primera madera para guiar el tornillo! El agujero debe ser más delgado que el diámetro del tornillo. No apriete el tornillo demasiado, para poder girar a mano las piezas de madera L.
  2. Pegue el cuboides a sus respectivas posiciones. Sugerencia: Busque primero la posición del cubo superior en plantilla 4. Pegamento en el centro entre los lados de la Junta. Luego busque la placa más pequeña que probablemente usarás. Agregar el cubo inferior en una gama para que la placa hace apenas no cabe entre las formas de dos L.

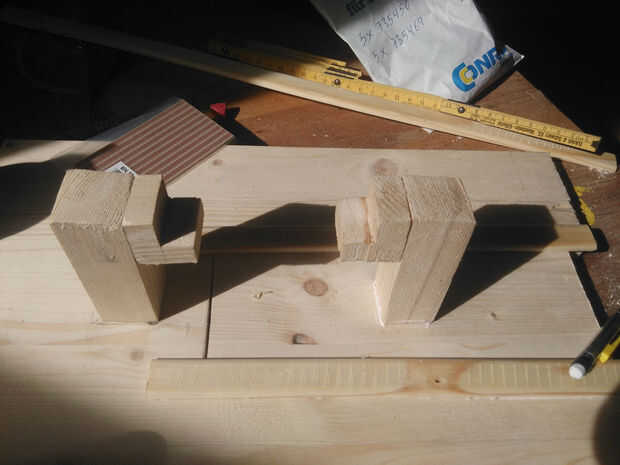

  3. comprobar si todo funciona deslizando la corredera hacia atrás, mentir se situe en el protoboard las formas L dos y vuelva a colocar el portaobjetos en el tablero. Como no girar las formas L debería funcionar ahora.
  4. Para hacer la plataforma funcional, poner gomas sobre ambos cuboides (1) cerca de la base para que esas bandas aplican presión sobre la Junta para aumentar la fricción por lo que la Junta no cae.
