Estación meteorológica de Arduino Parte2 (3 / 7 paso)

Paso 3: Modificación de potenciómetro e instalación

Problema: el potenciómetro tenía un eje cilíndrico (ver imagen). Sería difícil sujetar firmemente la veleta a esto.
Solución: Me decidí a aplanar la parte del eje para que sea más fácil de colocar.

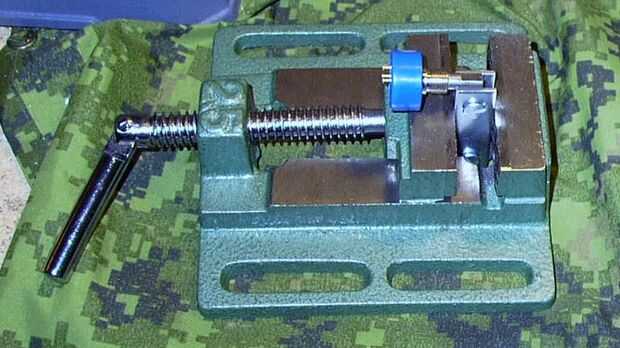

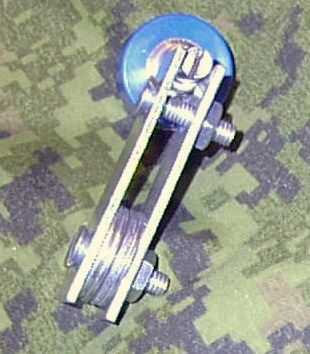

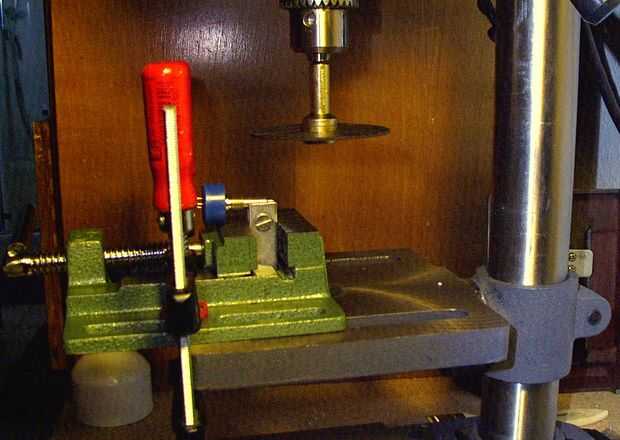

He utilizado las placas reparación y construye una pinza para sostener el potenciómetro (ver imagen). Luego fijar el conjunto en una prensa y utiliza una rueda de corte en mi taladro para aplanar un lugar en el eje (ver foto). Pido disculpas, no tomo una foto de los resultados pero es aproximadamente 1/8 de pulgada de tierra de.

Problema: Me decidí a montar el potenciómetro de veleta en la parte inferior de la misma ½" T de PVC utilizado para el anemómetro (ver Arduino chill aerogenerador). Por desgracia, la anchura del potenciómetro es 0,875" y el interior diámetro del T es de 0,84".

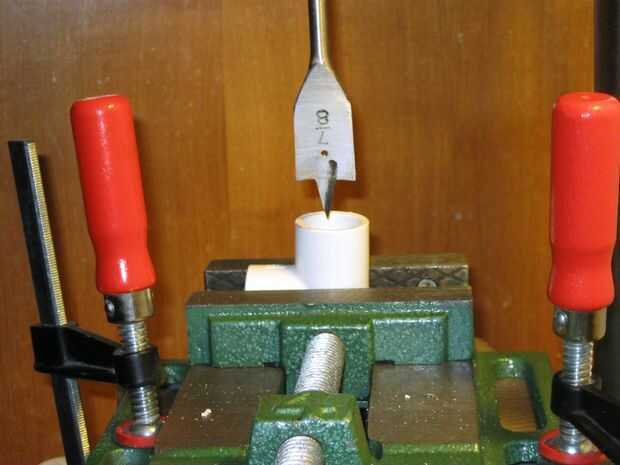

Solución: No recomiendo este método, pero esto es lo que hice. Primero había desmontado la Asamblea frialdad de viento excepto el rodamiento. Entonces sujeta la T en una prensa de tornillo. Todo lo que tenía era una espada 7/8 bits. Recomiendo utilizar lo que denomina un 7/8" Deming poco pero yo no tenía uno y no quería gastar el dinero para un tiempo de uso. Así que puse la punta de la pala en mi taladro y 'había centrado' la broca para que estaba en medio de la T de apertura. A continuación, sujeta el tornillo por lo que no podía moverse y cuidadosamente perforados la abertura a una profundidad de aproximadamente 0.45". El agujero no era muy aseado pero aceptar el potenciómetro.
