Estación de trabajo electrónica portátil (3 / 6 paso)

Paso 3: Estantes y barra transversal

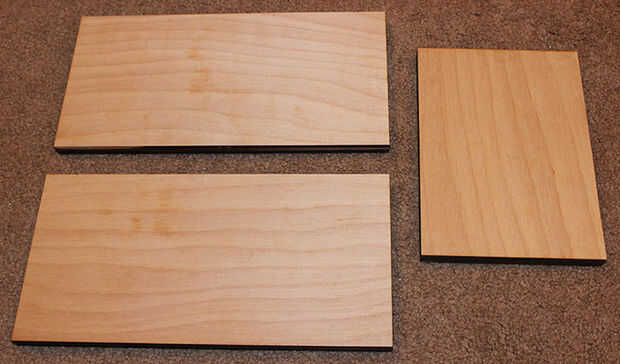

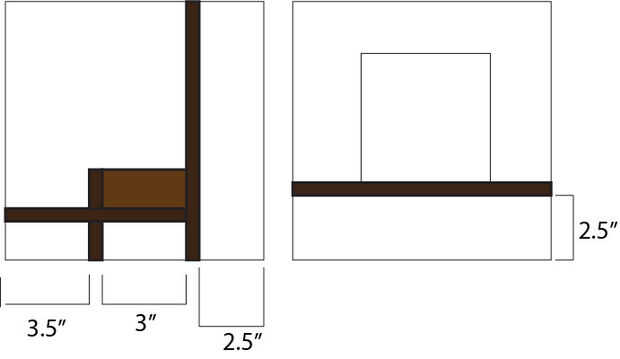

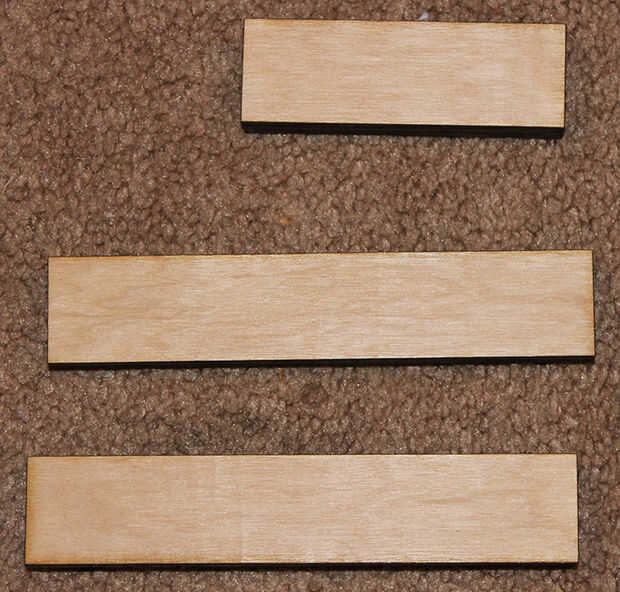

El siguiente paso es colocar los estantes. Dos de los estantes son bloques sólo sólidos, la última tiene los agujeros para soldadura y encendedores. Corté mis agujeros después de cortar la plataforma, pero se puede hacer al mismo tiempo si se utiliza un cortador láser. En este paso verá un diagrama muy crudo con la medida llamar a salidas para cada parte de la plataforma. Pero porque todo se basa en algo más las piezas tienda para lugar ellos mismos.

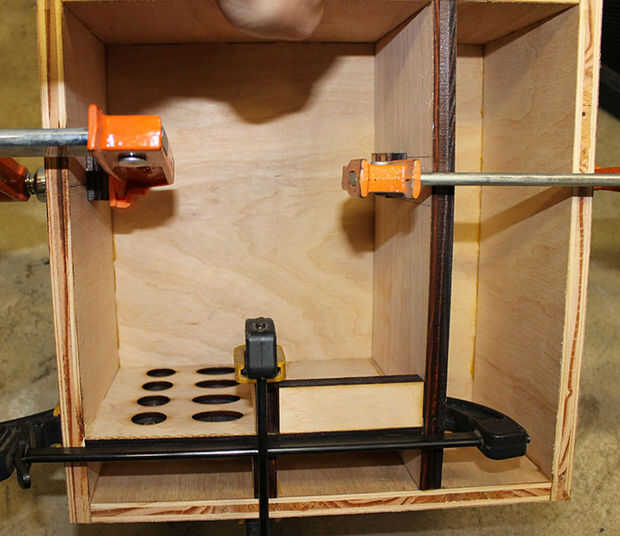

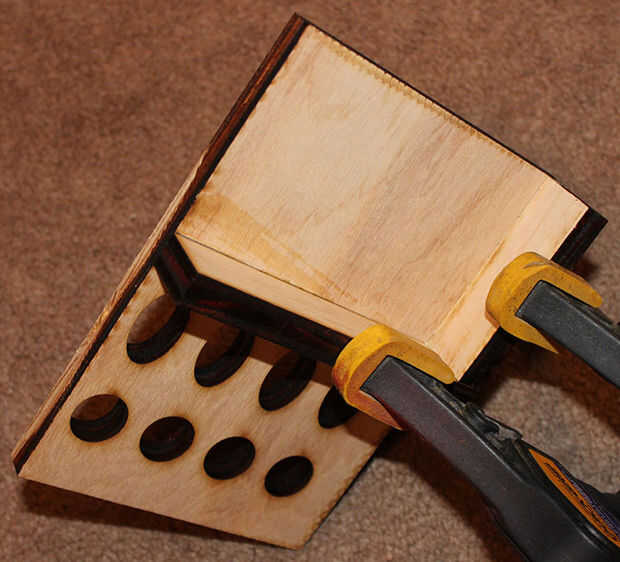

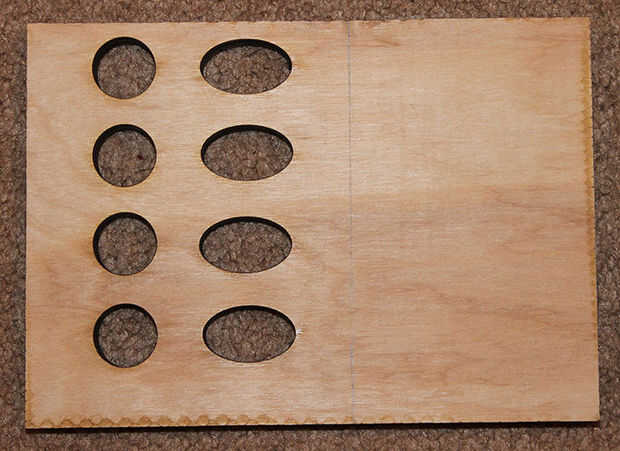

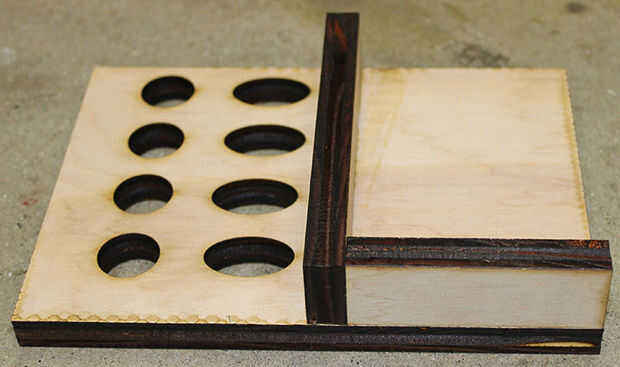

Tenga en cuenta también, el estante con los agujeros; en mi imagen, son del centro. Esto es porque tenía el láser con el cortador láser trotando sin saber. Si utilizas los planes proporcionan y el láser está en la posición 0,0 y luego debe salir center-ish. Los agujeros redondos son para soldadura o destornilladores pequeños; el óvalo que se significan para encendedores, no tengo ninguna a mano para colocar allí sin embargo.

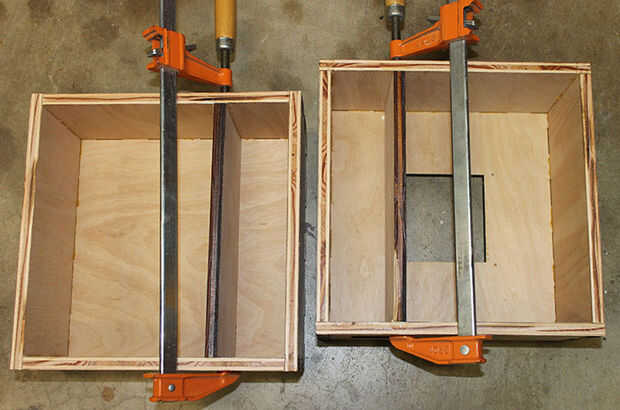

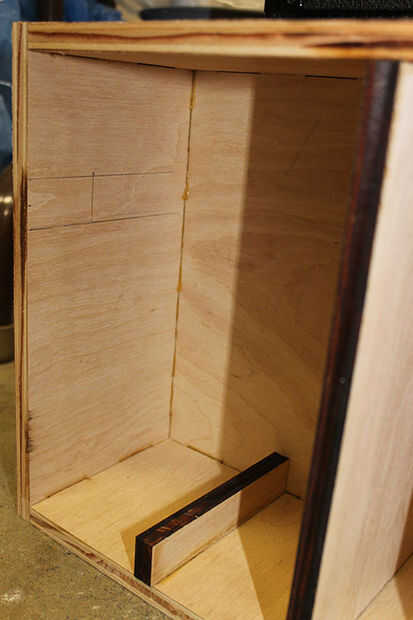

Para la barra transversal, sugiero establecer a su propia ubicación. Mucho de la colocación se basa en el tamaño de la bobina de alambre. Para mi, puso 3 pulgadas abajo desde el interior borde y 2 pulgadas detrás del borde delantero.

Una cosa en cuenta, les recomiendo lijar el cuadro entero antes de poner en los estantes. Si no, las áreas pequeñas son difíciles de solucionar. Incluso iría como mucho decir que quieres manchar le pedazos antes de pegarlos en el cuadro de.
