Espirómetro de bajo costo (1 / 5 paso)

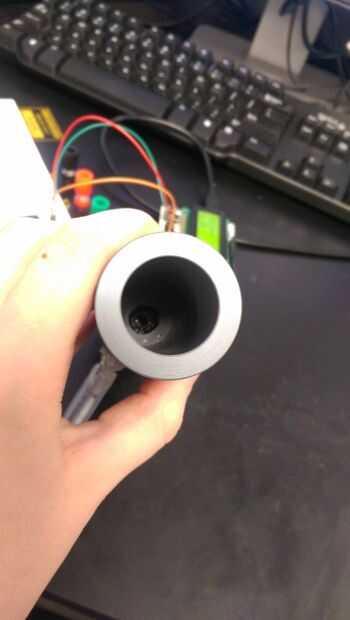

Paso 1: Construir un tubo de espirómetro

He podido salvar mi tubo de proyecto de un año anterior, pero recomiendo construir tu propio tubo de espirómetro para personalizar mejor el tamaño de diámetro.

El tubo debe tener dos secciones, una con un diámetro grande y uno con un diámetro significativamente menor. En mi proyecto he utilizado D1 = 2,3 cm y D2 = 0,6 cm. PVC tubería podría ser una buena alternativa al uso de un tubo de plástico. Si tuviera que hacer otra vez este proyecto, definitivamente sería usar tubos con una diferencia de diámetro más grande. Terminé usando cinta adhesiva para crear un diámetro más pequeño dentro de la segunda mitad del tubo.

A cada lado del cambio de diámetro, perfore un pequeño agujero y conectar tubería plástica. Estos dos pedazos de tubería se adjuntará más tarde al sensor de presión para calcular la caída de presión a través de esta sección del tubo. Asegúrese de que el sello está firmemente mediante suficiente pegamento.
