Paso 2: Obtener sus piezas CNC
Trabajo de nuestro modelo de inventor, es un simple salto a todos nuestros componentes de diversas herramientas de CNC.

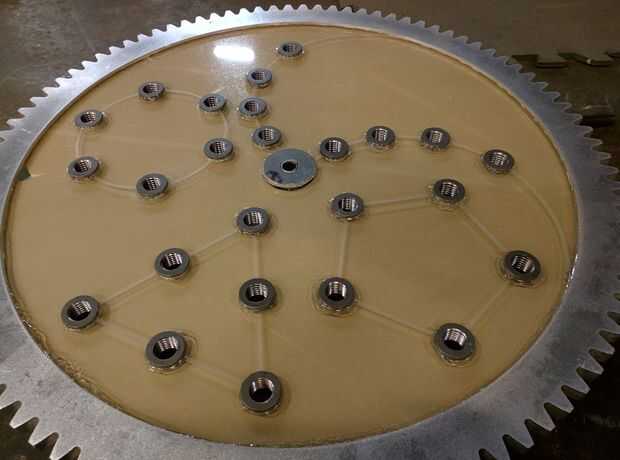

El engranaje principal, engranaje de espirógrafo y todo nuestro trabajo de incrustación de acrílico no sólo han tenido los bordes muy lisos para permitir tolerancias apretadas para ups de pegamento, pero también eran bastante grande (el engranaje principal es 5' de diámetro). Por lo tanto, el moler del CNC fue fuera de la mesa, por chorro de agua no fue seleccionado porque es únicamente un proceso de 2D (evitar el uso de las ranuras en el diseño), sino también porque produce un borde áspero, con chorro de arena. De Neal CNC tiene un par motor muy alto 5' x 10' cama router CNC que era capaz de una placa de aluminio de 1/2" 6061 para los componentes de la unidad principal de la ruta, y fácilmente podría cortar a través de acrílico para los componentes con incrustaciones.

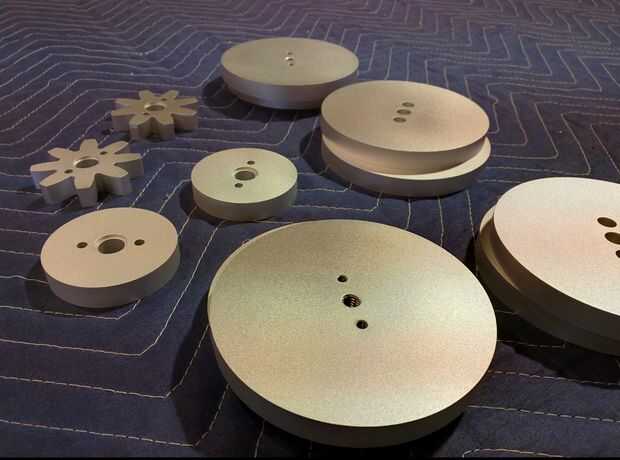

Muchos de los componentes activos de la unidad requieren control de espesor de precisión y tamaño para asegurarse de que las partes se mueven suavemente, así fueron enviados para CNC fresado en Protolabs.
Los patrones planos para las bobinas de papel de lado fueron por chorro de agua de 1/4" 6061 placa de aluminio para soldadura en nuestra tienda.
